Sondermaschinen- und Anlagenbau, Lasertechnik und CNC-Präzisionsbearbeitung aus Hettstedt und Sangerhausen
Unterschütz Sondermaschinenbau GmbH
Hettstedt · Sangerhausen · Grand Rapids, MI · Mailand · DubaiNeu auf Amplifa
Über Unterschütz
Die Unterschütz Sondermaschinenbau GmbH wurde 1995 als Ingenieurbüro gegründet und entwickelt heute als Unternehmen mit rund 100 Mitarbeitern hochautomatisierte Produktionsanlagen, insbesondere Strangpresslinien, Stangengießanlagen, Richtmaschinen, Anodenrichtanlagen, Präzisionssägen und Hydrauliksysteme für die Aluminium verarbeitende Industrie. Ergänzend fertigt der Standort Sangerhausen Lasertechnik: 2D- und 3D-Laserschnitte, Autogen-/Plasmaschneiden sowie Biegen von Blechen, Rohren und Profilen aus Baustahl, Hardox, Edelstahl und Aluminium mit einer Jahreskapazität von über 1.100 t Stahl. Am Hauptsitz Hettstedt werden Bauteile im CNC-Drehen und 3- bis 5-Achs-Fräsen von Einzelteilen bis Mittelserien zerspant, geschweißt, entgratet, oberflächenbehandelt und lackiert. Verfahren wie Drahterodieren, Wärmebehandlung und CAD-/CAE-Engineering komplettieren die Fertigungstiefe. Abnehmer kommen aus Luftfahrt, Automobil, Schienenverkehr, Erneuerbaren Energien und Aluminiumproduktion; Referenzkunden sind unter anderem Hydro, E-MAX, Impol und AKG. Über Vertriebsstandorte in den USA, Italien und Dubai beliefert das Unternehmen 24 Länder weltweit.
- Standort
- Hettstedt
- Verfahren

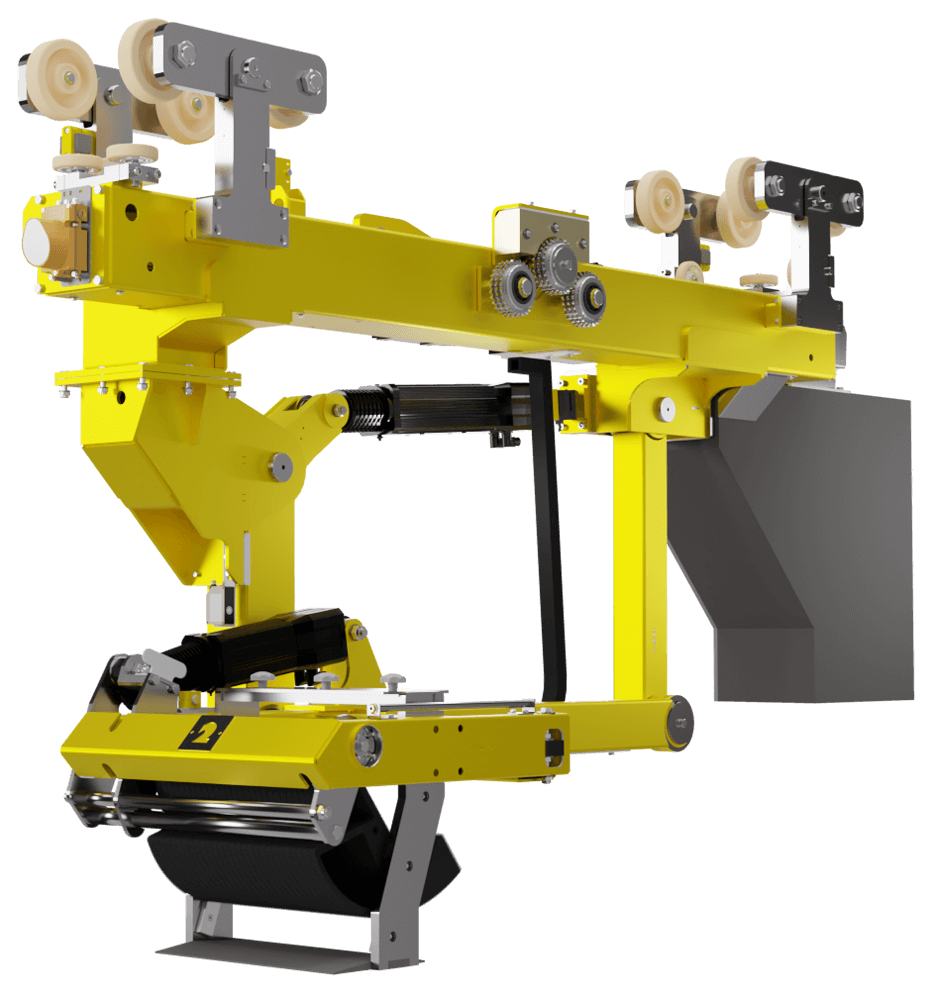

- Sondermaschinenbau (Maschinen- & Anlagenbau), Engineering (F&E, Machbarkeitsanalysen, Automation & Softwareengineering,, Strangpresslinien (Bolzenhandling, Strangpressen, Kühlsysteme, Warmsägen/Pullersysteme, Stretcher,, Stangengießanlagen (Gießen von Aluminiumstangen, Prüfen, Schälen, Sägen, Verpacken), Richtmaschinen (Profilrichtmaschinen, 10-Rollen-Richtmaschinen), Anodenrichtanlage, Hydrauliksysteme (Planung, Fertigung von Tanks und Ventilen, Inbetriebnahme), Präzisionssäge (Profile und Stangen, Kurz- und Langlängen)
- Werkstoffe
- Aluminium, Stahl, Baustahl, Hardox, Edelstahl, Kupfer, Werkzeugstahl, Gusseisen
- Gegründet
- 1995
- Mitarbeiter
- 100
- Branchen
- Luftfahrt und Raumfahrt, Automobilindustrie, Fahrzeug- & Sonderfahrzeugbau, Schienenfahrzeugbau & Transport, Allgemeiner Maschinenbau, Erneuerbare Energien (Solar)
- 01
Engineering (F&E, Machbarkeitsanalysen, Konstruktion, Fabrikplanung)
- 02
Materialbeschaffung (eigenes Materiallager)
- 03
Laserschneiden 2D/3D, Autogen-/Plasmaschneiden, Biegen
- 04
CNC-Drehen und 3-/5-Achs-Fräsen, Drahterodieren
- 05
Weiterverarbeitung (Sägen, Schweißen, Entgraten, Oberflächenbearbeitung,
- 06
Baugruppenfertigung und Montage
- 07
Bauteilvermessung und Qualitätskontrolle
- 08
Logistik, Inbetriebnahme, Service und Retrofit
Werkstoffe & Verfahren
Aluminium
Kernwerkstoff für Lasertechnik, CNC-Bearbeitung sowie Strangpress- und Gießanlagentechnik.
Stahl / Baustahl
Laser- und Plasmazuschnitte bis 20 mm Wandstärke und CNC-Zerspanung, über 1.100 t Jahresverarbeitung.
Hardox
Verschleißfester Stahl für Zuschnitte bis 20 mm im 2D-Laserschneiden.
Edelstahl
Laserzuschnitte bis 25 mm Blechdicke sowie Rohrlaserbearbeitung bis 6 mm.
Werkzeugstahl
Teil des Lagerprogramms für Kundenanforderungen in Fertigung und Ersatzteilservice.
Gusseisen
Beschaffter Werkstoff für vielfältige Kundenanforderungen.
Kupfer
Verarbeitetes Material in Richtmaschinen für Stangen und Draht.
Titan
Hochwertiger Werkstoff im Materialbeschaffungsprogramm.
Kunststoffe
Ergänzender Werkstoff im Materiallager der Lasertechnik.
Standorte
Hettstedt
DEHeadquarter; Maschinen- & Anlagenbau; CNC-Präzisionsbearbeitung
- Stückgewicht / Größe
- Tischbeladungen bis 13.000 kg (Fräsen) bzw. 10 t
- Losgröße
- Einzelteile, Klein- und Mittelserien
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Titan, Kupfer, Gusseisen, Kunststoffe
- DMG MORI DMU 210P2 (5-Achs)
- DMG MORI DMF 180 (5-Achs)

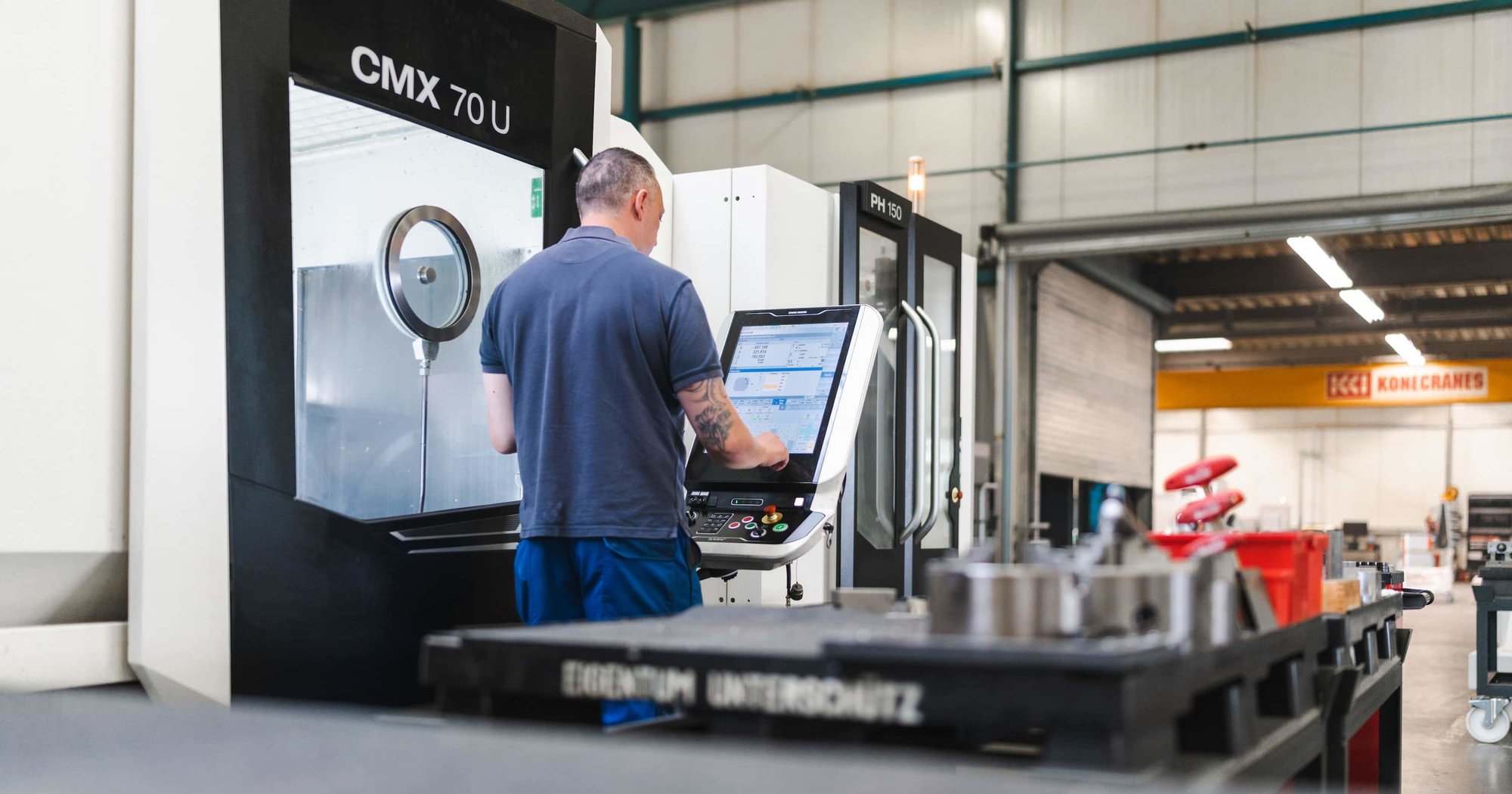

- DMG MORI CMX 70U (5-Achs, Palettenspeicher)
- Okuma VTM2000 YB 5-Achs-Dreh-/Fräszentrum
- Kiheung KNC U-1500
- Micromill Challenger HBM 4 Bohrwerk
- DMG MORI CTX Beta 1250 TC mit Roboterbeladung
- Präzisions-Drahterodiersystem
Sangerhausen
DELasertechnik (Unterschütz Profil- und Blechlaser GmbH)
- Stückgewicht / Größe
- Werkstücke bis 2.500 kg (2D); Rohre/Profile bis 35 kg/m (3D)
- Losgröße
- Großserien bis Kleinstauflagen
- Werkstoffe
- Baustahl, Hardox, Edelstahl, Aluminium
- Bystronic ByStar 3015 CO2 (4,4 kW und 6 kW)
- Bystronic ByStar Fiber 3015 (6 kW)
- BODOR Typ P3 Faserlaser (6 kW)
- BLM Group LT 8 3D-Rohrlaser
- BLM Group LT 7 3D-Rohrlaser
- Amada HFE-3i Abkantpresse (2.400 kN)
- Xpert 150 und Xpert 40 Biegeanlagen
- Autogenschneidanlage (bis 160 mm Wandstärke)
Grand Rapids, MI
USVertriebsstandort (Unterschuetz USA Inc.)
Mailand
ITVertriebsstandort Europa (UNTERSCHUETZ S.R.L.)
Dubai
AEVertriebsstandort Middle East (Unterschuetz Mechanical Engineering FZCO)
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Sondermaschinenbau (Maschinen- & Anlagenbau)Engineering | – | – | – | – | – |
| Engineering (F&E, Machbarkeitsanalysen, Automation & Softwareengineering,Engineering | – | – | – | – | – |
| Strangpresslinien (Bolzenhandling, Strangpressen, Kühlsysteme, Warmsägen/Pullersysteme, Stretcher,Umformung | – | – | – | – | Aluminium |
| Stangengießanlagen (Gießen von Aluminiumstangen, Prüfen, Schälen, Sägen, Verpacken)Guss | – | – | – | – | Aluminium |
| Richtmaschinen (Profilrichtmaschinen, 10-Rollen-Richtmaschinen)Umformung | – | – | – | – | Aluminium, Stahl, Kupfer |
| AnodenrichtanlageUmformung | – | – | – | – | Aluminium |
| Hydrauliksysteme (Planung, Fertigung von Tanks und Ventilen, Inbetriebnahme)Montage | – | – | – | – | – |
| Präzisionssäge (Profile und Stangen, Kurz- und Langlängen)Zerspanung | ±0,1 mm über 650 mm Schnittbreite | 650 mm × 250 mm | 125 kg/m | – | – |
| Service: Inspektion & Instandhaltung, Montageunterstützung, Ersatzteile, Fertigung & Prototyping,Montage | – | – | – | – | – |
| 2D-LaserschneidenTrennen | – | 3000 mm × 1500 mm | 2500 kg | – | Baustahl, Hardox, Edelstahl, Aluminium |
| Autogen-/PlasmaschneidenTrennen | – | 3000 mm × 1500 mm | 2500 kg | – | Stahl, Edelstahl, Aluminium |
| 3D-Laserschneiden (Rohre und Profile)Trennen | – | 8500 mm | 35 kg/m | – | Edelstahl, Baustahl, Aluminium |
| Biegen (CNC-Abkantpressen)Umformung | – | 4100 mm | – | – | Metall, Bleche, Rohre, Profile |
| Weiterverarbeitung Lasertechnik (Schneiden, Bohren, Gravieren, Drehen, Fräsen, Schweißen, Markieren)Oberfläche | – | – | – | – | – |
| Baugruppenfertigung und -montageMontage | – | – | – | – | – |
| CNC-DrehenZerspanung | – | 2000 mm | – | – | – |
| CNC-Fräsen (3-Achs und 5-Achs)Zerspanung | – | – | – | – | – |
| DrahterodierenZerspanung | – | 1050 mm × 820 mm × 305 mm | 1500 kg | – | – |
| SägearbeitenZerspanung | – | – | – | – | – |
| SchweißarbeitenFügen | – | – | – | – | – |
| Entgraten und KantenverrundungOberfläche | – | – | – | – | – |
| Oberflächenbearbeitung (Lasergravieren, Schleifen, Galvanotechnik, Polieren, Sandstrahlen,Oberfläche | – | – | – | – | – |
| Oberflächenveredelung und LackierungOberfläche | – | – | – | – | – |
| Qualitätskontrolle / Bauteilvermessung (CNC-gesteuerte Messmaschinen)Prüfung | – | – | – | – | – |
| Reverse Engineering / Vermessung von OriginalteilenEngineering | – | – | – | – | – |
| CAD-Konstruktion / CAM-ProgrammierungEngineering | – | – | – | – | – |
23 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Autogenschneidanlage | – | – | max. Werkstückabmessung: 3.000 mm × 1.500 mm; max. Werkstückgewicht: 2.500 kg; max. Wandstärke: 160 | – | Sangerhausen |
| CO2-Laserschneidanlage | Bystronic ByStar 3015 CO2 | – | 4,4 kW; max. 3.000 mm × 1.500 mm; Edelstahl 20 mm, Baustahl 20 mm, Aluminium 12 mm | – | Sangerhausen |
| Faser-Laserschneidanlage | Bystronic ByStar Fiber 3015 | – | 6 kW; max. 3.000 mm × 1.500 mm; Edelstahl 25 mm, Baustahl 20 mm, Aluminium 15 mm | – | Sangerhausen |
| CO2-Laserschneidanlage | Bystronic ByStar 3015 CO2 | – | 6 kW; max. 3.000 mm × 1.500 mm; Edelstahl 25 mm, Baustahl 25 mm, Aluminium 15 mm | – | Sangerhausen |
| Faser-Laserschneidanlage | BODOR Typ P3 | – | 6 kW; max. 3.000 mm x 1.500 mm; Edelstahl 18 mm, Baustahl 20 mm, Aluminium 16 mm | – | Sangerhausen |
| 3D Rohrlaser | BLM Group BLM LT 8 | – | Ausgangsrohrlänge max. 8,5 m; Endrohrlänge max. 6,5 m; max. 35 kg/m; Rundrohr 12–220 mm; Profile | – | Sangerhausen |
| 3D Rohrlaser | BLM Group BLM LT 7 | – | Rohre/Profile bis 23 kg/m; Durchmesser 12–152,4 mm; Rund-, Quadrat-, Rechteckrohre, offene und | – | Sangerhausen |
| CNC-Abkantpresse | Amada HFE – 3i | – | max. 2.400 kN; Länge 10–2.950 mm | – | Sangerhausen |
| Biegeanlage | Xpert 150 | – | max. 1.500 kN; max. 4.100 mm Länge | – | Sangerhausen |
| Biegeanlage | Xpert 40 | – | max. 400 kN; max. 1.030 mm Länge | – | Sangerhausen |
| 5-Achs-Fräsmaschine | DMG MORI DMU 210P2 | – | Verfahrweg X 2.100 mm, Y 2.100 mm, Z 1.250 mm; Tischbeladung 8.000 kg; Tischdurchmesser 1.700 mm | – | Hettstedt |
| 5-Achs-Fräsmaschine | DMG MORI DMF 180 | – | Verfahrweg X 1.800 mm, Y 700 mm, Z 700 mm; Tischbeladung 1.500 kg; Tisch 2.100 × 700 mm | – | Hettstedt |
| 5-Achs-Fräsmaschine | DMG MORI CMX 70U | – | mit Palettenspeicher; X 750 mm, Y 600 mm, Z 520 mm; Tischbeladung 350 kg; Tischdurchmesser 800 mm | – | Hettstedt |
| Universalfräsmaschine | DMG MORI CMX 600 V | 2 | X 600 mm, Y 560 mm, Z 510 mm; Tischbeladung 600 kg; Tisch 900 × 560 mm | – | Hettstedt |
| Bohrwerk | Micromill Challenger HBM 4 | – | X 2.200 mm, Y 1.600 mm, Z 1.600 mm; B-Achse 360° × 1°; Tischbeladung 5.000 kg; Tisch 1.500 × 1.200 | – | Hettstedt |
| Fräsmaschine | Kiheung KNC U-1500 | – | X 4.000 mm, Y 1.500 mm, Z 1.600 mm; Tischbeladung 13.000 kg; Tisch 4.200 × 1.300 mm | – | Hettstedt |
| Universaldrehmaschine | DMG MORI CLX 750 V1 | – | max. Drehdurchmesser 700 mm; Drehlänge 1.300 mm; Stangendurchlass 127 mm | – | Hettstedt |
| Dreh-Fräsmaschine | DMG MORI SPRINT 50 | – | Drehdurchmesser 51 mm; Drehlänge 300 mm; Stangendurchmesser 51 mm; 13 Achsen; C-Achse 0.0001°, | – | Hettstedt |
| Dreh-Fräsmaschine | DMG MORI CTX Beta 1250 TC | – | mit Roboterbeladung; Drehdurchmesser 500 mm; Drehlänge 1.200 mm; C-Achse 0.0001°, 5.000 min⁻¹; | – | Hettstedt |
| Dreh-Fräsmaschine | DMG MORI CTX BETA 1250 TC | – | mit Stangenlader und Roboterbeladung; Drehdurchmesser 500 mm; Drehlänge 1.200 mm; | – | Hettstedt |
| Drehmaschine | Challenger MICROTURN BNC-2280X | – | Drehdurchmesser 410 mm; Drehlänge 2.000 mm; max. 2.400 min⁻¹; Spannrohr-Innendurchmesser 82 mm | – | Hettstedt |
| 5-Achs-Dreh-/Fräszentrum | Okuma VTM2000 YB | – | X 1.600 mm, Y 1.600 mm, Z 1.400 mm; Tischdurchmesser 2.000 mm; Drehdurchmesser 2.000 mm; | – | Hettstedt |
| Präzisions-Drahterodiersystem | – | – | Verfahrwege X Y Z: 600 x 400 x 310 mm; max. Werkstück 1.050 x 820 x 305 mm; max. 1.500 kg | – | Hettstedt |
Zusatzleistungen
Referenzkunden
Historie
- 1995
Gründung als Ingenieurbüro; Entwicklung zu einem weltweit tätigen Unternehmen im Sondermaschinenbau.
- 2024
Modernisierung der Strangpresse P22 MN für Hydro in Rackwitz (Hydraulikanlage, Blocklader, Auslaufsystem, Reckanlage, Fertigsäge).
- 2026
30-jähriges Firmenjubiläum; Nominierung für den Wirtschaftspreis Sachsen-Anhalt 2026.
