Wellenformsynchronisiertes, IEC 61000-4-30 Class-A-zertifiziertes Grid-Monitoring-System für Stromnetze
VECTO System by CT LAB
Neu auf Amplifa
Über VECTO System

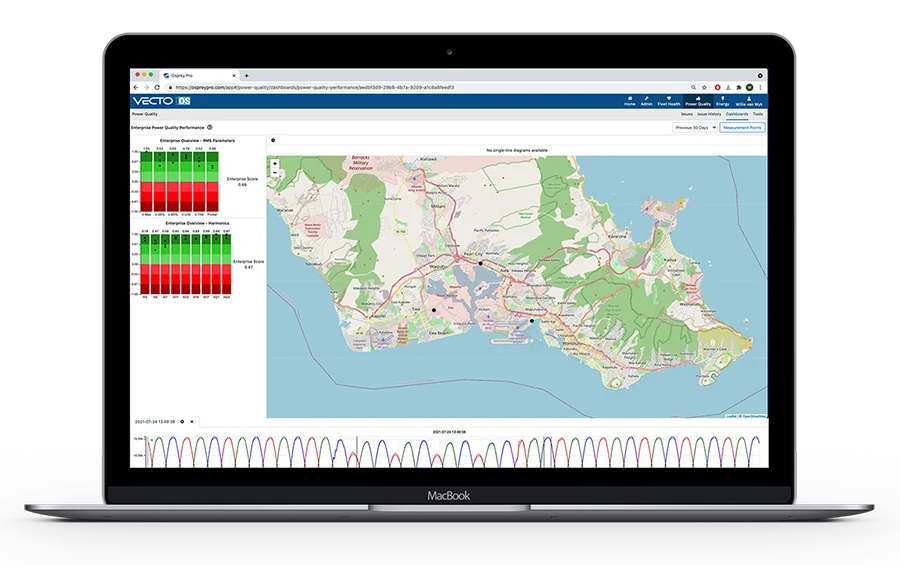

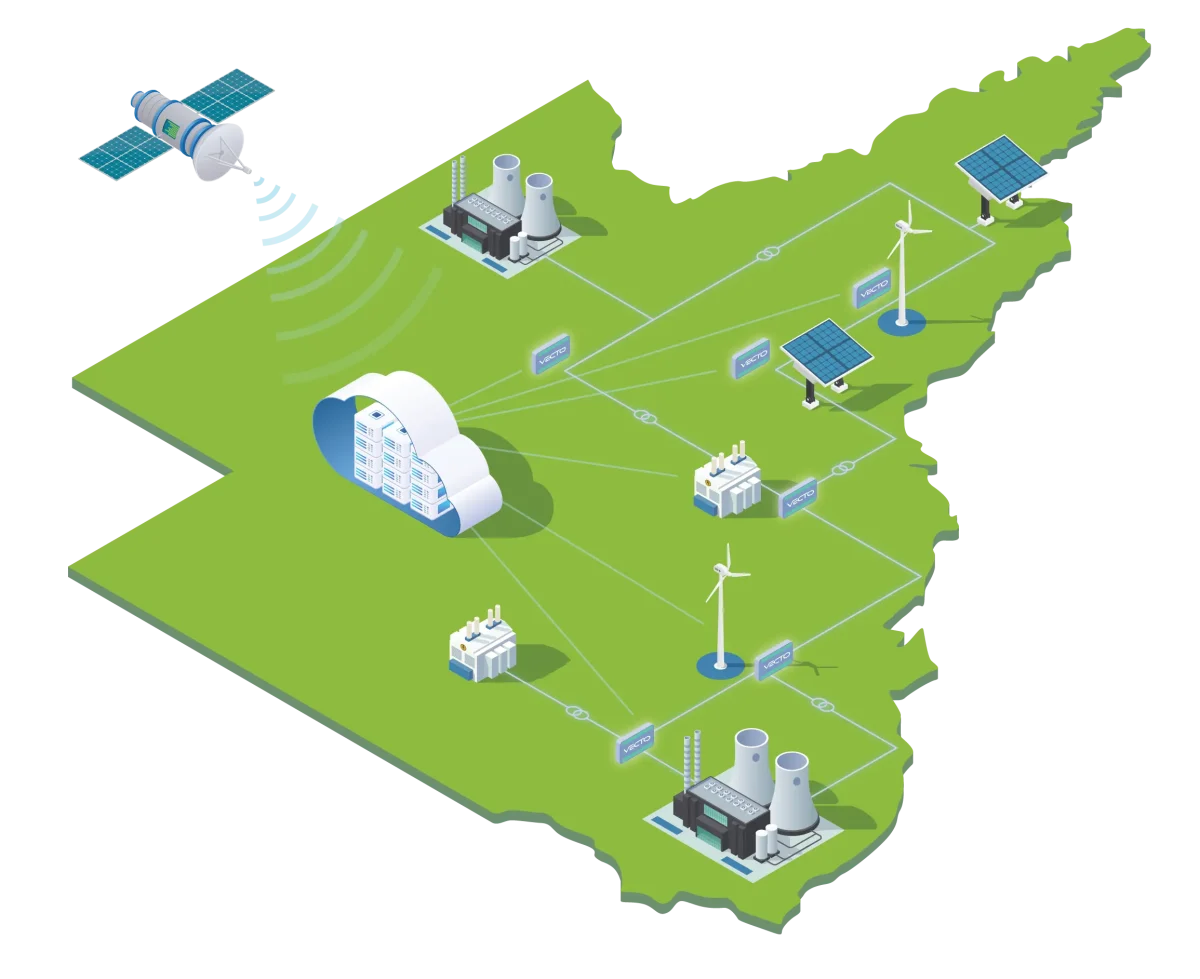

VECTO System by CT LAB bietet ein netzweites Monitoring-System für Stromnetze, das auf Echtzeit-, wellenformsynchronisierter und breitbandiger Power-Quality-Messung basiert. GPS- oder PTP-synchronisierte Messgeräte mit Edge Computing werden an Knotenpunkten im Netz installiert und erfassen Power Quality, Synchrophasoren (PMU), Netzstabilität, Automatisierung und Messdaten. Die Daten werden automatisch per IP in nahezu Echtzeit an die Cloud-Plattform VECTO Grid OS übertragen, wo sie nach internationalen Normen angereichert, ausgewertet, visualisiert und als Berichte aufbereitet werden. Das System unterstützt Alarming, automatisierte Berichterstellung, Contingency-FCAS-Verifikation für AEMO sowie Datenimport von Fremdgeräten und ist fehlertolerant und skalierbar. Kunden sind unter anderem EyaBantu und die Stellenbosch Municipality.
- Verfahren

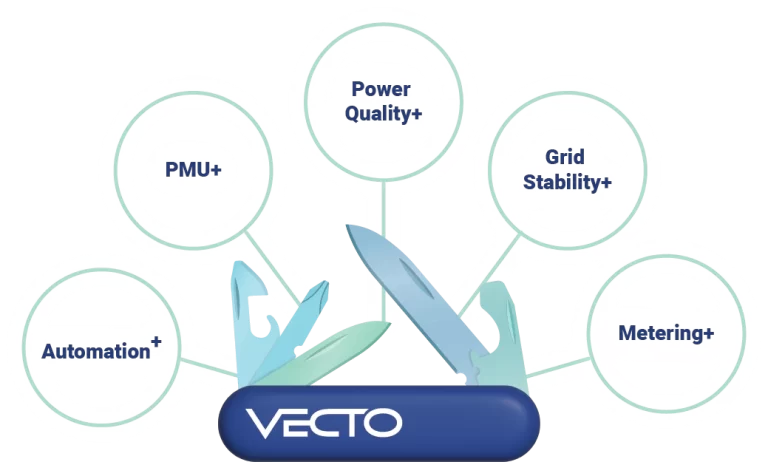

- Grid Monitoring (Power Quality+, PMU+, Grid Stability+, Automation+, Metering+), VECTO Grid OS – Cloud-basierte Big-Data-Hosting-, Analyse-, Visualisierungs- und Reporting-Plattform, Contingency FCAS Reporting und Verification (AEMO FCASVT CSV-Export), Alarming & Notifications, Automatisierte Berichterstellung, Fleet Management, Training, Support für Datenimport von Drittanbieter-Geräten
- Werkstoffe
- Power-Quality-Messung, Synchrophasor-Messung (IEEE C37.118), Netzstabilitäts-Monitoring, Automatisierung & Edge Computing, Netzweite Messdatenerfassung
- Zertifikate
- IEC 61000-4-30 Ed 3.0/3.1 Class-A, IEC 61000-4-30 Class-A
- Branchen
- Stromnetzbetreiber (Utilities), Erneuerbare Energien, Kommunale Versorger, Vergebliche/erneuerbare Energien, Kommunale Versorger (z. B. Stellenbosch Municipality)
- 01
Installation GPS/PTP-synchronisierter Messgeräte an Netz-Knotenpunkten
- 02
Edge Computing und Speicherung im On-Board-Datenspeicher
- 03
Bereitstellung über SCADA-Protokolle
- 04

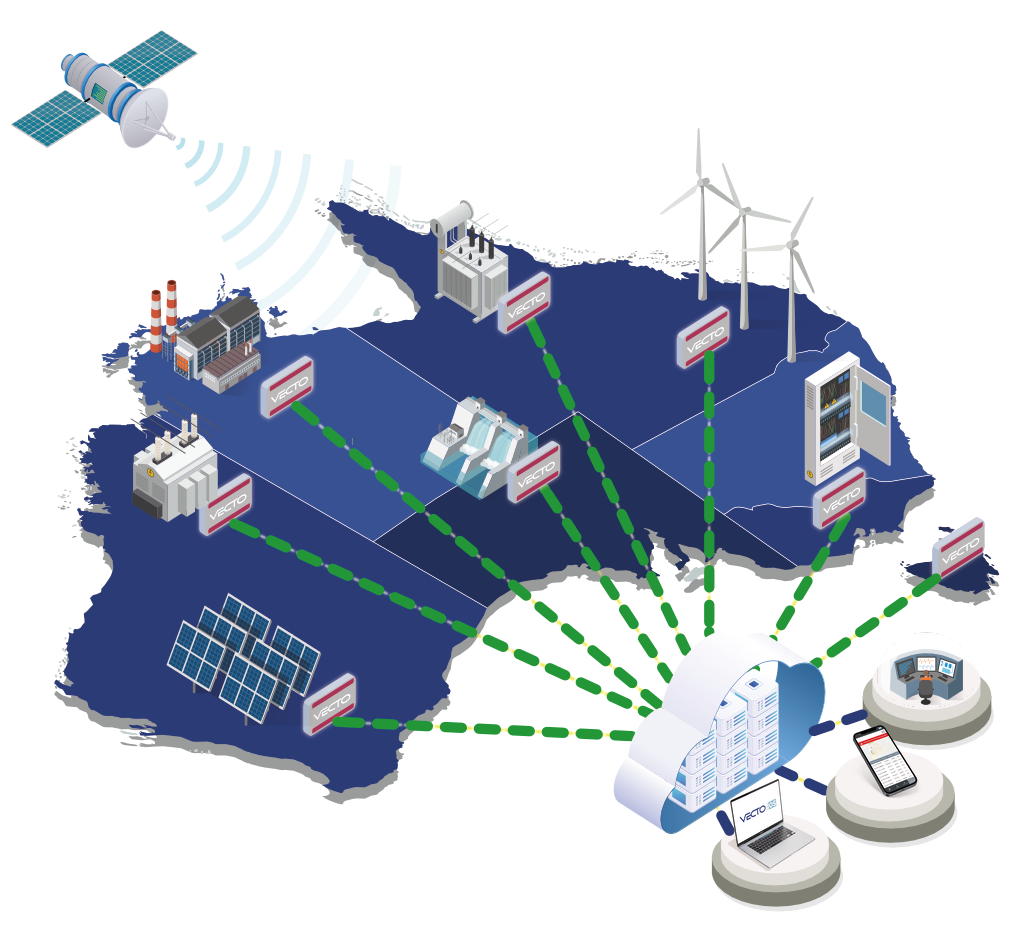

Automatisierter IP-basierter Datenpush an VECTO Grid OS
- 05
Normbasierte Anreicherung und Auswertung
- 06
Visualisierung, Alarming und Berichterstellung für Abonnenten
Messmodule & Protokolle

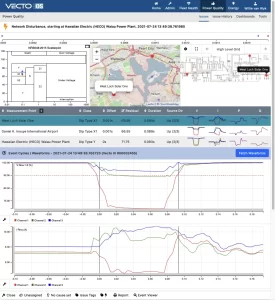

Power-Quality-Messung
IEC 61000-4-30 (Ed 3.0/3.1) Class-A-konforme Messung inkl. Oberharmonischer bis 25 kHz und synchronisierten Waveform-Puffern.
Synchrophasor-Messung (IEEE C37.118)
Schnelle, genaue Frequenzschätzung und Phasoraufzeichnung nach IEEE C37.118-2 mit Class-P- und Class-M-Benchmark gleichzeitig.
Netzstabilitäts-Monitoring
Erkennt und schätzt bis zu drei individuelle Oszillationsphasoren simultan, u. a. subsynchrone Oszillationen.
Automatisierung & Edge Computing
Unterstützt Modbus, DNP3, IEC 61850 und IEEE C37.118 mit Lua-basierter Edge-Computing-Sandbox, z. B. für Contingency FCAS.
Netzweite Messdatenerfassung
Vier-Quadranten-Zeitpunkt-Tarife und netzweite, zeitsynchronisierte Billing-Daten für Prosumer.

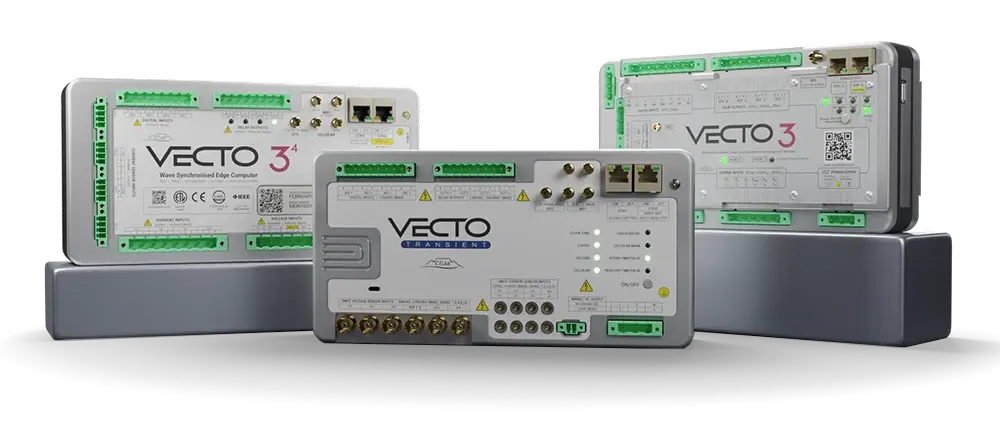

Systemkomponenten
Einblicke in die Fertigung
Branchen
Zusatzleistungen
Referenzkunden
Normkonformität
Die Messgeräte sind IEC 61000-4-30 (Ed 3.0/3.1) Class-A-zertifiziert; die Auswertung in VECTO Grid OS erfolgt nach internationalen Normen und Standards.
| Nachweis | Unternehmen |
|---|---|
| IEC 61000-4-30 Class-A |
Historie
- 2026
Digital Disturbance Recording angekündigt (Coming Q4 2026)
