Entwicklung und Herstellung von Mess- und Regelsystemen für Banddicke und Bandplanheit in Walzwerken und Bandanlagen.
Vollmer Metals Solutions GmbH
58093 Hagen, Verbandsstraße 60 b · Vollmer America, Inc. · Joint Venture ChinaNeu auf Amplifa
Kompetenz in Mess- und Regeltechnik für Bänder
Vollmer Metals Solutions GmbH entwickelt und produziert in Hagen Mess- und Regeltechnik für die Dicken- und Planheitsmessung von Bändern aus Stahl, Edelstahl und Nichteisenmetallen. Das Portfolio umfasst taktile Kontaktmessgeräte (VBM/VBF/VBK) mit Diamant-Messeinsätzen, laseroptische Dickenmessgeräte VTLG für den Einsatz direkt im Kaltwalzgerüst, Planheitsmessrollen (BFI-Rolle in Lizenz des VDEh-Betriebsforschungsinstituts, Segmentrolle für Streck-Biege-Richtanlagen), radarbasierte Bandkantendetektion und Breitenmessung (VRPD), Walzenmesseinrichtungen für Walzenschleifmaschinen sowie Offline-Messplätze für Querprofil- und Folienmessung. Ergänzend liefert Vollmer Regelungen wie die automatische Planheitsregelung AFC, Visualisierungs- und Auswertungssoftware (VGraph, VRecoS) sowie Service, Kalibrierung, Fernwartung und Schulungen. Alle Systeme werden mit hoher Fertigungstiefe und eigenen Testständen ausschließlich am Standort Hagen gefertigt; Niederlassungen und Vertretungen sind in Amerika, Asien und Europa präsent. Kunden kommen aus Hüttenindustrie, Kalt- und Warmwalzwerken, Bandbehandlungsanlagen, Walzenschleifereien, Stahl-Servicecentern und der Folienextrusion.
- Standort
- Hagen
- Verfahren
- Taktile Banddickenmessung (Kontaktmessgeräte VBM/VBF/VBK, Diamant-Messeinsätze), Laseroptische Banddickenmessung VTLG (Laser-Triangulation), Bandplanheitsmessung mit BFI-Rolle (piezoelektrische Kraftmessdosen, VPMR), Bandplanheitsmessung mit Segmentrolle (Streck-Biege-Richtanlagen), Automatische Bandplanheitsregelung AFC (±4 I-Units), Bandkantendetektion und Bandbreitenmessung VRPD/VRPD/W (Radar), Walzenmessung VSL (online in Walzenschleifmaschine: Form, Durchmesser, Rundheit, Rundlauf), Offline Walzenmessung mit VFR-Fahrreiterlehren
- Werkstoffe
- Stahl (Flachprodukte/Band), Edelstahl, Nichteisenmetalle (Flachprodukte), Kunststofffolien (Messgut), Diamant (Messeinsatz-Material), Wolframkarbid (Rollenoberfläche), Taktile Kontaktmessgeräte, Laseroptische Dickenmessgeräte
- Zertifikate
- ISO 9001:2015, ISO 45001:2018, Ermächtigter Ausführer (vereinfachte Warenausfuhr), Ermächtigter Ausführer
- Gegründet
- 1963
- Branchen
- Hüttenindustrie, Stahlindustrie / Kaltwalzwerke, Walzwerke für Nichteisenmetalle, Bandbehandlungsanlagen, Walzenschleifereien, Stahl-Servicecenter
- 01
Entwicklung und Konstruktion
- 02
Mechanische Fertigung mit hoher Fertigungstiefe
- 03
Eigener Steuerungsbau und Softwareerstellung
- 04

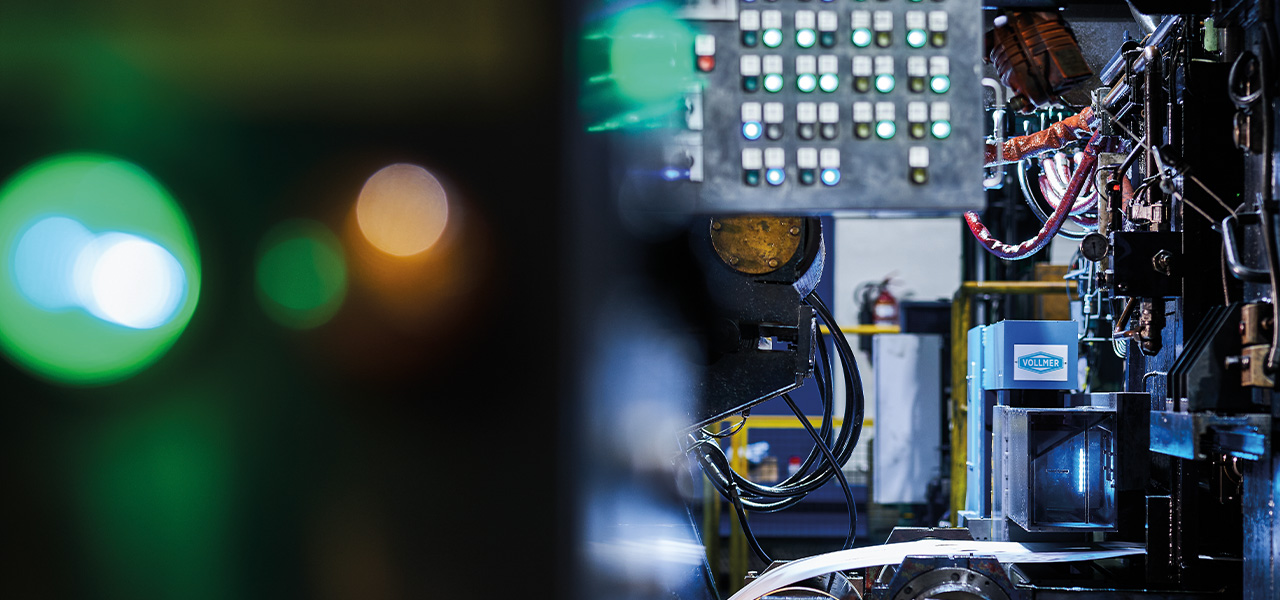

Prüfung auf eigenen Testständen
- 05
Integration in Produktionsumgebung und Prozesssteuerung
- 06
Service, Wartung, Kalibrierung und Fernwartung
Messverfahren und Werkstoffe

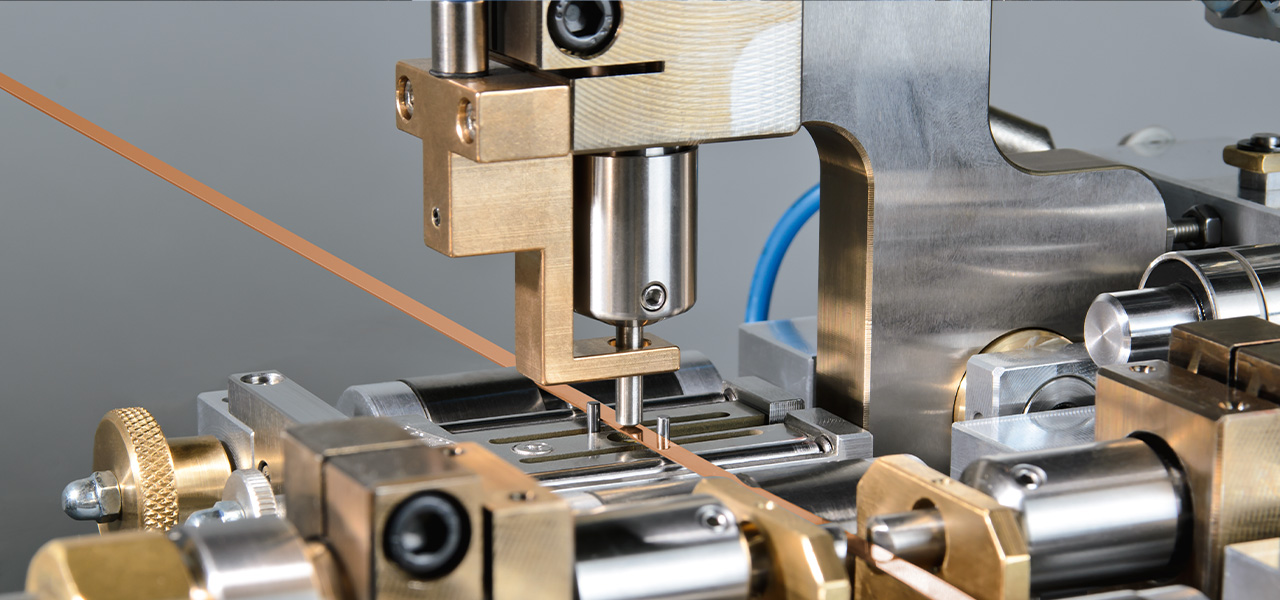

Taktile Kontaktmessgeräte
Legierungsunabhängige Dickenmessung von Folie bis Grobblech (0,005–19 mm) mit Diamant-Messeinsätzen und Genauigkeit bis ±0,5 µm.

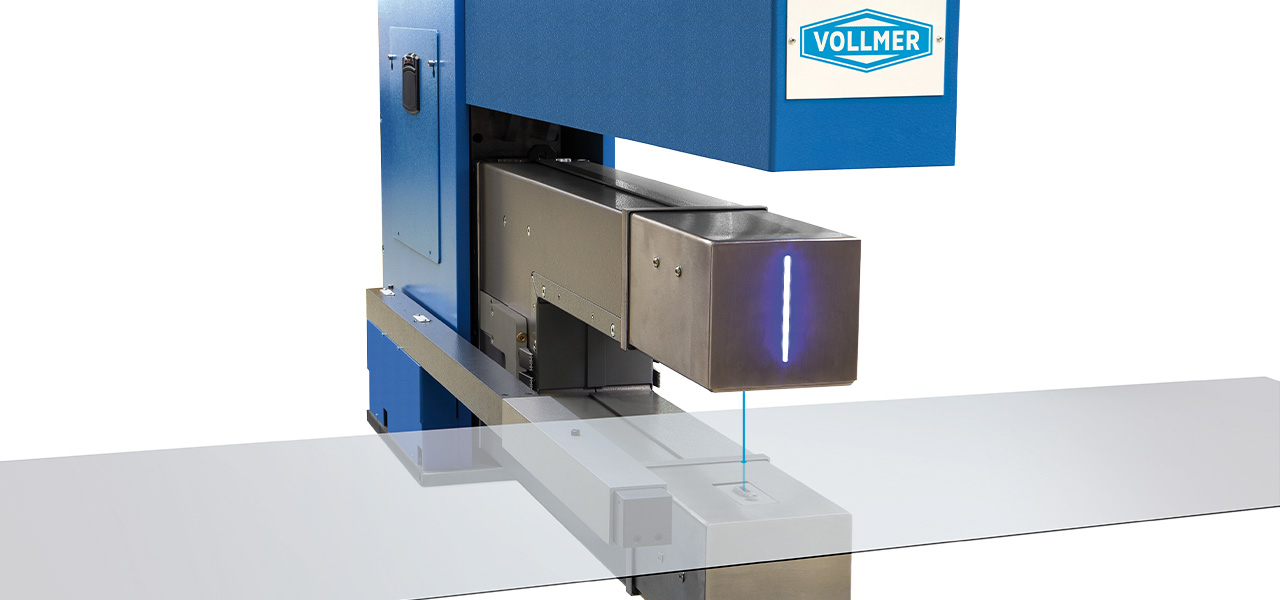

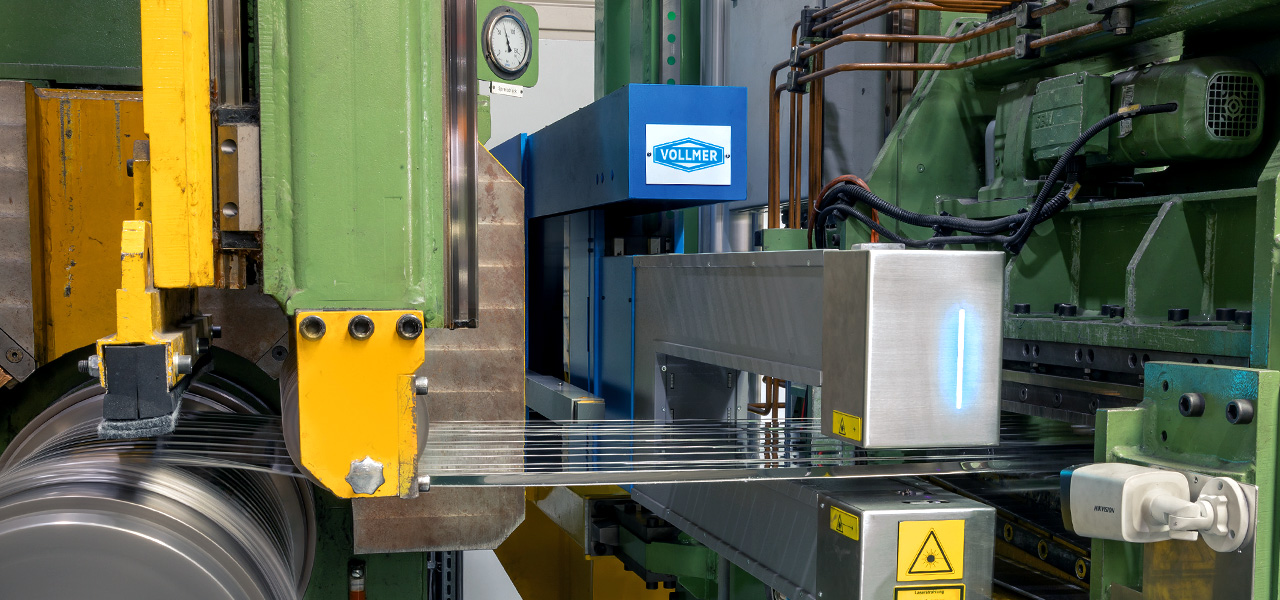

Laseroptische Dickenmessgeräte
Berührungslose Laser-Triangulation direkt im Kaltwalzgerüst, Messbereich 0,003–20 mm, Messrate bis 80 kHz, Bandtemperatur bis 180 °C.

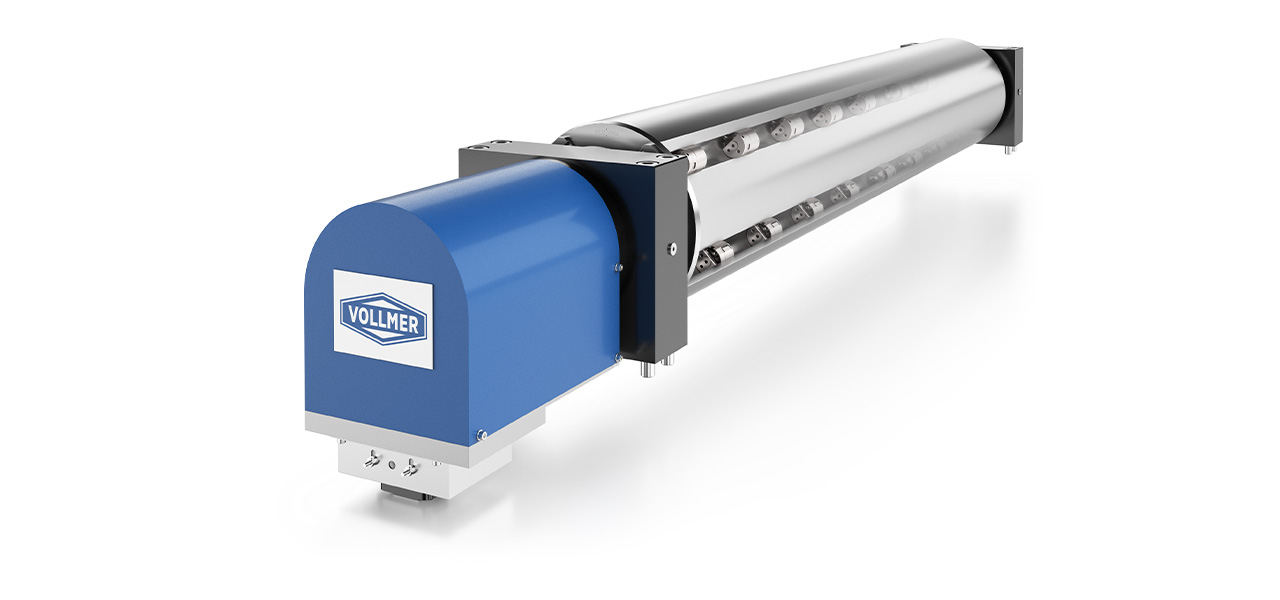

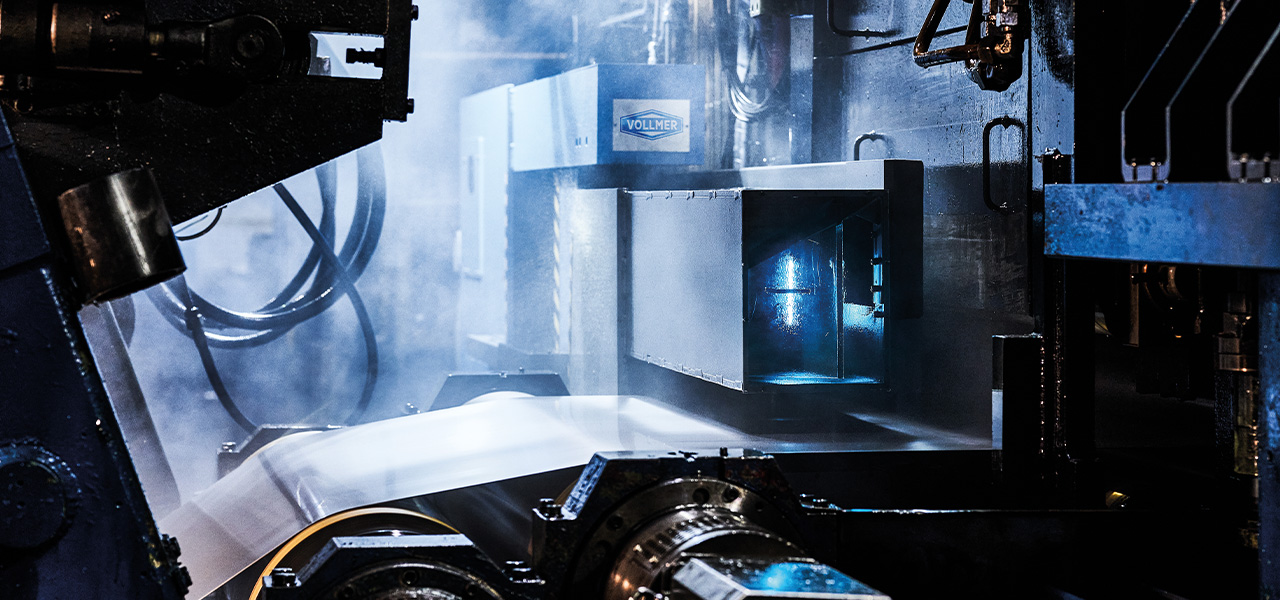

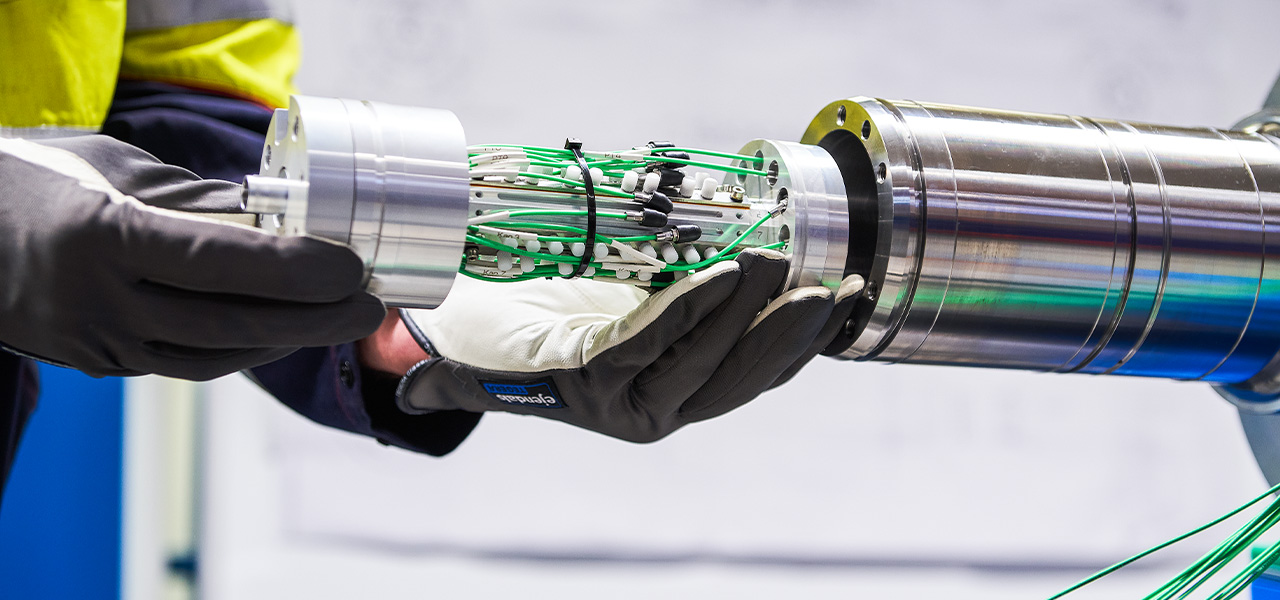

BFI-Rolle (Planheitsmessrolle)
Planheitsmessung mit piezoelektrischen Kraftmessdosen in Lizenz des VDEh-BFI, Rollendurchmesser 200–600 mm, Messunsicherheit ±1 I-Unit.
Segmentrolle
Planheitsmessung an Streck-Biege-Richtanlagen mit extremem Leichtlauf auch bei geringen Bandzügen.
Radar-Sensoren VRPD/VRPD/W
Bandkantendetektion (±0,1 mm) und Breitenmessung (±0,2 mm) leitfähiger Bänder ohne Einbauten über oder unter dem Band.

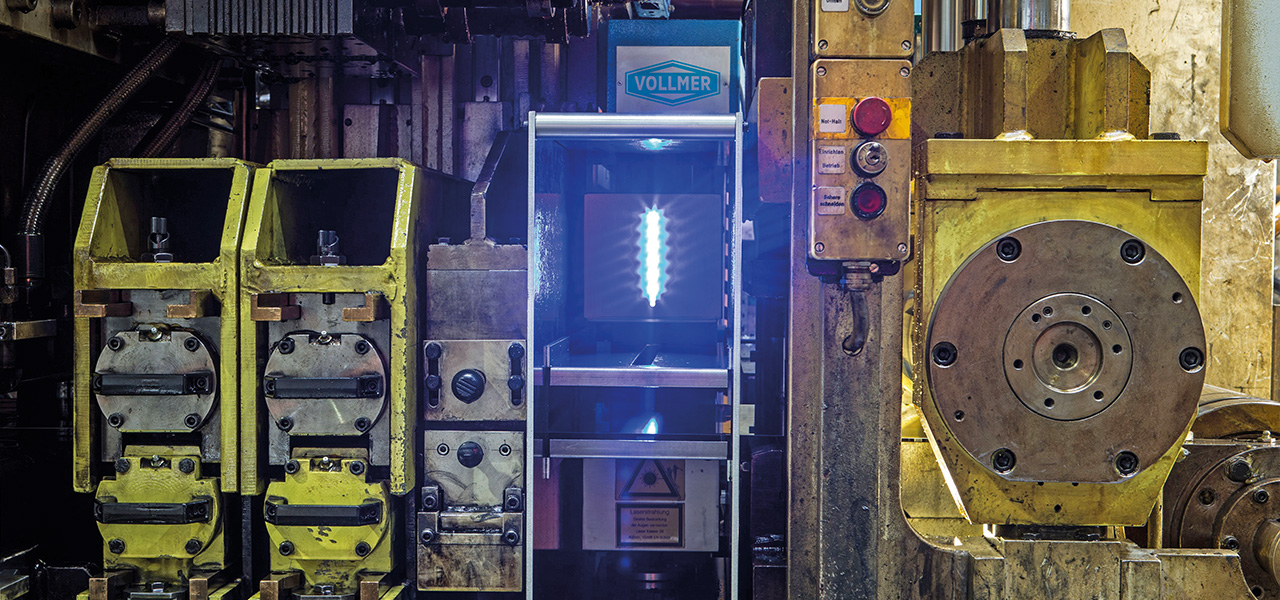

Walzenmesseinrichtungen
Online-Messung von Form, Durchmesser, Rundheit und Rundlauf in Walzenschleifmaschinen sowie Offline-Fahrreiterlehren mit ±1 µm.
Offline-Messplätze
PC-gesteuerte Querprofilmessung an Bandproben und Dickenmessung an Kunststofffolien.
Planheitsregelung AFC
Hochdynamische automatische Bandplanheitsregelung mit Regelergebnissen von ±4 I-Units.
Standorte
Hagen
DEHauptsitz, Entwicklung, Produktion und Service
- Werkstoffe
- Stahl, Edelstahl, Nichteisenmetalle, Kunststofffolien, Diamant, Wolframkarbid
- Fertigung mit hoher Fertigungstiefe
- Eigene Teststände
- Steuerungsbau
- Kalibrierlabor mit DAkkS-zertifizierten Endmaßen
Messsysteme und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Taktile Banddickenmessung (Kontaktmessgeräte VBM/VBF/VBK, Diamant-Messeinsätze)Prüfung | bis ±0,5 µm | – | – | – | Metallband, Stahl, Edelstahl, Nichteisenmetalle |
| Laseroptische Banddickenmessung VTLG (Laser-Triangulation)Prüfung | ±0,5 µm | Bandbreite bis 1.480 mm (Maultiefe) | – | – | Metallband, hochfeste Bänder |
| Bandplanheitsmessung mit BFI-Rolle (piezoelektrische Kraftmessdosen, VPMR)Prüfung | ±1 I-Unit (Messunsicherheit) | – | – | – | Metallband |
| Bandplanheitsmessung mit Segmentrolle (Streck-Biege-Richtanlagen)Prüfung | – | – | – | – | Metallband |
| Automatische Bandplanheitsregelung AFC (±4 I-Units)Engineering | ±4 I-Units | – | – | – | – |
| Bandkantendetektion und Bandbreitenmessung VRPD/VRPD/W (Radar)Prüfung | Kantendetektion ±0,1 mm; Breitenmessung ±0,2 mm | über 2.000 mm (Breitband) | – | – | elektrisch leitfähige Metallbänder |
| Walzenmessung VSL (online in Walzenschleifmaschine: Form, Durchmesser, Rundheit, Rundlauf)Prüfung | ±1 µm | – | – | – | – |
| Offline Walzenmessung mit VFR-FahrreiterlehrenPrüfung | ±1 µm (Wiederholgenauigkeit) | – | – | – | – |
| Offline Querprofilmessung VBP (Dicken-Querprofil von Bandproben)Prüfung | – | – | – | – | Metallband (Warm- und Kaltwalzwerke) |
| Offline Folienmessung VDM (Dickenmessung an Kunststofffolien)Prüfung | – | – | – | – | Kunststofffolien |
| Visualisierung und Auswertung von Messdaten (VGraph, VRecoS)Engineering | – | – | – | – | – |
| Integration von Messsystemen in Produktionsumgebungen (mechanische Integration, Dateneinbindung)Engineering | – | – | – | – | – |
| Service, Wartung, Instandsetzung, Kalibrierung und Fernwartung von MesssystemenEngineering | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Dickenmessgerät (taktil) VBM/VBF/VBK | Vollmer VBM 1063, VBM XX65, VBF 1018, VBK 512 | – | Messbereich 0,005–9 mm Banddicke (VBK bis 18 mm inkl. Breite); Maultiefe 20–200 mm | – | Hagen |
| Laser-Dickenmessgerät VTLG | Vollmer VTLG 101/1, VTLG xx6/6, VTLG xx12/20, VTLG xx20/20 | – | Messbereich 0,003–20 mm; Maulweite 12–213 mm; Maultiefe bis 1.480 mm; Messrate bis 80 kHz | – | Hagen |
| Planheitsmessrolle (BFI-Rolle) VPMR | Vollmer (Lizenz BFI/VDEh) VPMR | – | Rollendurchmesser 200–600 mm; Messzonenbreite ab 17 mm (typ. 26/52 mm) | – | Hagen |
| Radarsensor-System Bandkantendetektion/Breitenmessung | Vollmer VRPD, VRPD/W | – | Sensorabstand 250–900 mm; Messfrequenz 100 Hz | – | Hagen |
| Walzenmesseinrichtung für Walzenschleifmaschinen | Vollmer VSL | – | Online-Messung Form, Durchmesser, Rundheit, Rundlauf | – | Hagen |
| Fahrreiterlehre für Offline-Walzenmessung | Vollmer VFR | – | Messpunktdichte 1 mm | – | Hagen |

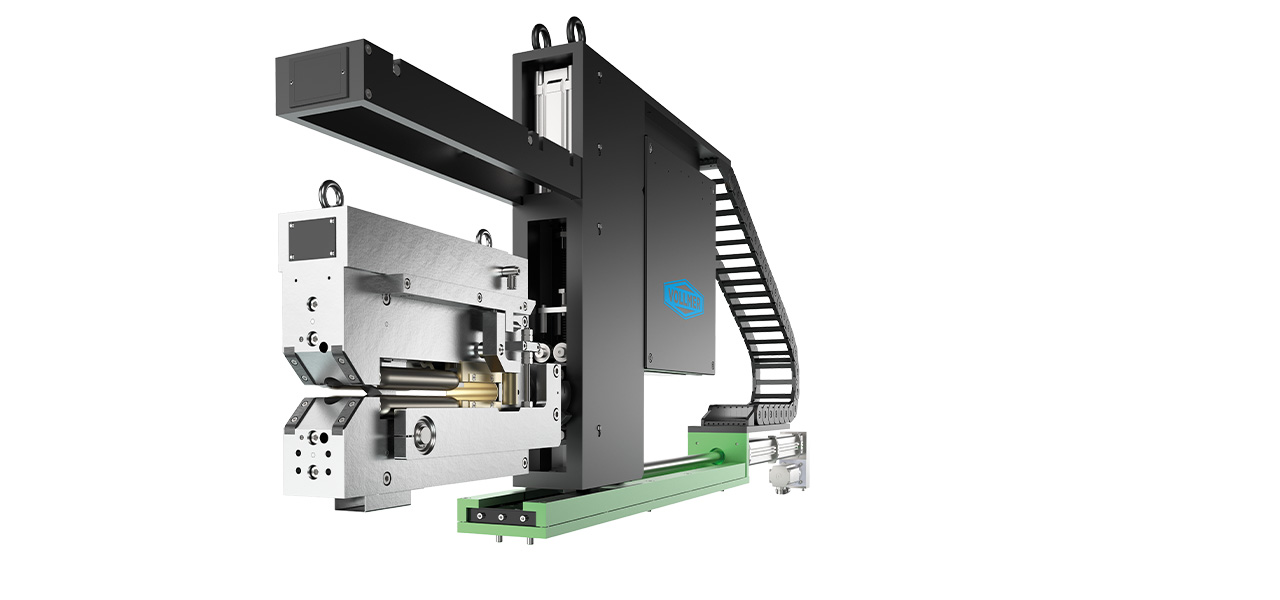

| Offline Querprofilmessmaschine | Vollmer VBP | – | PC-gesteuert, vollautomatisch | – | Hagen |

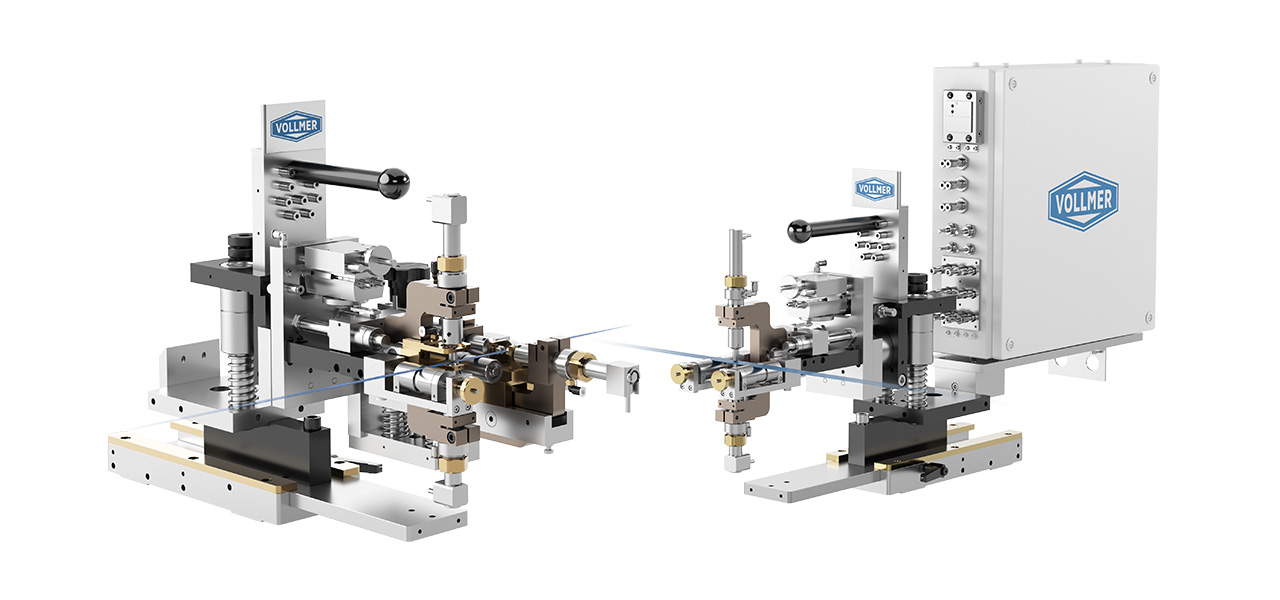

| Offline Folienmessplatz (Pultversion) | Vollmer VDM | – | – | – | Hagen |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung
Die Qualitätssicherung umfasst eigene Teststände, den automatischen Abgleich der Messsysteme mit fest eingebauten DAkkS-zertifizierten Endmaßen sowie eine werkseitige Kalibrierung der Planheitsmessrollen. Vollmer ist nach ISO 9001:2015 und ISO 45001:2018 zertifiziert und als ermächtigter Ausführer für die vereinfachte Warenausfuhr zugelassen.
| Nachweis | Hagen |
|---|---|
| ISO 9001:2015 | |
| ISO 45001:2018 | |
| Ermächtigter Ausführer |
Historie
- 1963
Firmengründung, taktile Banddicken-Messgeräte für Kaltwalzgerüste
- 1973
Banddickenregelung und hydraulische Gerüstanstellung
- 1975
Messsysteme für die Walzenschleiferei
- 1979
Bandplanheitsmessung, Gründung der Vollmer America, Inc. und Joint Venture in China
- 1985
Bandplanheitsregelung
- 1995
Radiometrische Banddickenmessung
- 2001
Bandplanheitsmessung mit der BFI-Rolle
- 2004
Segmentrolle für die Bandplanheitsmessung an Streck-Biege-Richtanlagen
- 2013
VTLG: Laseroptische Banddickenmessung im Kaltwalzgerüst
- 2019
VTLG mit Breitenmessung der Einzelstreifen in einer Längsteilanlage
- 2020
Fernwartung mit Videotechnik
- 2022
Messung und Regelung der Bandplanheit auf virtueller Maschine
- 2023
Webbasierte Auswertung der Bandplanheitsmessung; 60 Jahre Vollmer
