CNC-Maschinen zum Schleifen, Erodieren und Lasern von Präzisionswerkzeugen sowie optische CNC-Messmaschinen
Walter Maschinenbau GmbH
Tübingen (Headquarter) · Garbsen (Entwicklungszentrum Messtechnik) · Kuřim, CZ (Produktionswerk)Neu auf Amplifa
Über WALTER
Die Walter Maschinenbau GmbH mit Hauptsitz in Tübingen produziert CNC-Maschinen zum Schleifen und Erodieren sowie zur Laserbearbeitung von Metall-, Holzbearbeitungs- und PKD-Werkzeugen und rotationssymmetrischen Produktionsteilen. Das Portfolio umfasst Werkzeugschleifmaschinen (u. a. HELITRONIC FUSION, POWER 400, VISION 400 L), Werkzeugerodiermaschinen für PKD/CBN mit kombiniertem Schleifen in einer Aufspannung, die Laserbearbeitungsmaschine VISION LASER sowie optische CNC-Messmaschinen der HELICHECK-Serie für die berührungslose Komplettmessung komplexer Präzisionswerkzeuge mit protokollierter Genauigkeit. Ergänzt wird das Programm durch eigene Software (HELITRONIC TOOL STUDIO, Walter Window Mode, WALTER METROLOGY CENTER) und ein umfassendes Customer-Care-Angebot von Inbetriebnahme über Rebuild bis Remote Service. Die Produktion der weltweit eingesetzten Werkzeugbearbeitungsmaschinen erfolgt seit mehr als 25 Jahren in Kuřim bei Brünn (Tschechien); das Entwicklungszentrum für Messtechnik befindet sich in Garbsen. WALTER bildet zusammen mit EWAG eine Technologiegruppe innerhalb von UNITED MACHINING SOLUTIONS, einer der größten Werkzeugmaschinengruppen weltweit mit rund 5.000 Mitarbeitenden an über 50 Standorten.
- Standort
- Tübingen
- Verfahren
- Werkzeugschleifen (CNC-Schleifen von rotationssymmetrischen Schneidwerkzeugen), Werkzeugerodieren (Funkenerodieren von PKD-/CBN-Werkzeugen, kombiniert mit Schleifen in einer, Laserbearbeitung von Werkzeugen (gelaserte Verbundwerkzeuge), Herstellen von PKD-Werkzeugen (Bohrer, Fräser, Reibahlen, Senker, Schneidplatten, Profilwerkzeuge), Berührungslose optische Werkzeugvermessung (Durchlicht- und Auflichtmessung, CNC-gesteuert, µ-genau), 3D-Scan von Werkzeugen und Werkstücken mit Sollmodell-Vergleich (CAD/CAM), Maschinenüberholung und Baugruppenüberholung (Rebuild), Lasermarkierung und Reinigung von Werkzeugen (Robotlader-Option)
- Werkstoffe
- Hartmetall, High Speed Steel (HSS), Polykristalliner Diamant (PKD), CBN (kubisches Bornitrid), Aluminiumlegierungen, Kupfer (Nichteisenmetall), faserverstärkte Kunststoffe (CFK, GFK), Graphit
- Zertifikate
- ISO-Zertifizierung, ISO-Zertifizierung (Zertifikat als Download verfügbar)
- Branchen
- Werkzeug- und Formenbau, Maschinenbau, Halbleiterindustrie, Holzbearbeitung, Werkzeugindustrie
- 01
Entwicklung und Konstruktion (Tübingen, Garbsen)
- 02
Produktion der Maschinen (Kuřim, CZ)
- 03
Softwareentwicklung (Schleif-, Erodier- und Messsoftware)
- 04
Vertrieb über weltweites Niederlassungsnetz
- 05
Customer Care: Inbetriebnahme, Schulung, Wartung, Rebuild, Retrofit, Remote
Werkstoffe und Verfahren
Hartmetall
Standardwerkstoff für das Schleifen rotationssymmetrischer Schneidwerkzeuge.
High Speed Steel (HSS)
Werkzeugstahl für Schleifanwendungen und Wechselbearbeitung mit Hartmetall.
Polykristalliner Diamant (PKD)
Für abrasive Werkstoffe wie Aluminiumlegierungen, CFK/GFK, Graphit und Sinterwerkstoffe; Erodieren in einer Aufspannung mit Schleifen kombiniert.
Kubisches Bornitrid (CBN)
Erodierbarer Schneidstoff für schwer zerspanbare Werkzeuge.
Faserverstärkte Kunststoffe (CFK, GFK)
Bearbeitbar mit gelaserten PKD-Werkzeugen, z. B. VISION LASER.
Graphit
Bearbeitung mit PKD-Werkzeugen aus Erodier- und Laserbearbeitung.
Aluminium- und Kupferlegierungen
Nichteisenmetalle für PKD-Werkzeugeinsatz in Großserienfertigung.
Standorte
Tübingen
DEHeadquarter, Vertrieb, Customer Care, Software
- HelpLine-Service (Schleifen/Erodieren, Messen, Applikationen)
- Ersatzteillager mit mehreren hunderttausend Originalteilen
- Überholungsabteilungen für Austauschteile
Garbsen
DEEntwicklungszentrum für Messtechnik
- Entwicklung CNC-Messmaschinen HELICHECK
- 3D-Scan-Technologie
Kuřim
CZProduktionswerk (Walter s.r.o.), seit über 25 Jahren
- Stückgewicht / Größe
- Werkstücke bis 50 kg
- Losgröße
- Vom Einsteigermodell bis High-End-Volumenproduktion
- Fertigung der HELITRONIC- und HELICHECK-Maschinenreihen
- VISION LASER Fertigung
- Robot-Loader-Automation (Robot Loader 25, bis 70 Werkzeuge)

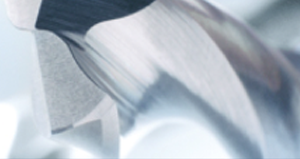

Bearbeitbare Werkzeuge und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeugschleifen (CNC-Schleifen von rotationssymmetrischen Schneidwerkzeugen)Zerspanung | – | 520 mm (HELITRONIC POWER 400), 420 mm | 50 kg | – | Hartmetall, High Speed Steel (HSS) |
| Werkzeugerodieren (Funkenerodieren von PKD-/CBN-Werkzeugen, kombiniert mit Schleifen in einerZerspanung | – | – | – | – | PKD (Polykristalliner Diamant), CBN, Hartmetall, High Speed Steel (HSS) |
| Laserbearbeitung von Werkzeugen (gelaserte Verbundwerkzeuge)Zerspanung | – | 400 mm | 50 kg | – | PKD, Verbundwerkstoffe (CFK, GFK), Holz, Kunststoffe, Nichteisenmetalle (Aluminium, Kupfer), Graphit, Sinterwerkstoffe |
| Herstellen von PKD-Werkzeugen (Bohrer, Fräser, Reibahlen, Senker, Schneidplatten, Profilwerkzeuge)Zerspanung | – | – | – | – | Polykristalliner Diamant (PKD), Hartmetall |
| Berührungslose optische Werkzeugvermessung (Durchlicht- und Auflichtmessung, CNC-gesteuert, µ-genau)Prüfung | µ-genau | 730 mm (HELICHECK PRO LONG / PLUS LONG) | 25 kg | – | Hartmetall, PKD |
| 3D-Scan von Werkzeugen und Werkstücken mit Sollmodell-Vergleich (CAD/CAM)Prüfung | – | – | – | – | – |
| Maschinenüberholung und Baugruppenüberholung (Rebuild)Engineering | – | – | – | – | – |
| Lasermarkierung und Reinigung von Werkzeugen (Robotlader-Option)Oberfläche | – | – | – | – | – |
19 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Werkzeugschleifmaschine | WALTER HELITRONIC FUSION | – | Verfahrweg X 565 mm, Y 275 mm, Z 440 mm; max. Schleiflänge 380 mm; Werkzeugdurchmesser bis 260 mm | – | – |
| Werkzeugschleifmaschine | WALTER HELITRONIC POWER 400 | – | Verfahrweg X 650 mm, Y 350 mm, Z 720 mm; Werkzeugdurchmesser 3-315 mm; Bearbeitungslänge bis 520 | – | – |
| Werkzeugschleifmaschine | WALTER HELITRONIC VISION 400 L | – | Werkzeugdurchmesser 3-315 mm, Werkzeuglänge bis 420 mm, Stückgewicht bis 50 kg | – | – |
| Werkzeugschleifmaschine | WALTER HELITRONIC RAPTOR | – | Werkzeugdurchmesser 3-320 mm, Werkzeuglänge bis 280 mm, Stückgewicht bis 50 kg; Spindel 11,5 kW | – | – |
| Werkzeugschleifmaschine | WALTER HELITRONIC MINI PLUS | – | kleine und mittlere Werkzeugdurchmesser; Riemenspindel max. 9 kW mit bis zu 6 Schleifscheiben | – | – |
| Werkzeugschleifmaschine | WALTER HELITRONIC RAPID | – | – | – | – |
| Werkzeugschleifmaschine | WALTER HELITRONIC G 200 | – | – | – | – |
| Werkzeugschleifmaschine | WALTER HELITRONIC MICRO | – | kleinere Durchmesser | – | – |
| Werkzeugerodiermaschine (Erodieren + Schleifen kombiniert) | WALTER HELITRONIC RAPTOR DIAMOND | – | – | – | – |
| Kombinierte Erodier- und Schleifmaschine | WALTER HELITRONIC DIAMOND EVOLUTION | – | – | – | – |
| Werkzeugerodiermaschine (Erodieren PKD/CBN + Schleifen) | WALTER HELITRONIC POWER DIAMOND 400 | – | – | – | – |
| High-End Erodier- und Schleifmaschine | WALTER HELITRONIC VISION DIAMOND 400 L | – | – | – | – |
| Laserbearbeitungsmaschine | WALTER VISION LASER | – | Verfahrweg X 500 mm, Y 350 mm, Z 700 mm; Werkstücklänge 400 mm; Durchmesser 3-250 (300) mm; max. | – | – |
| CNC-Messmaschine | WALTER HELICHECK COMPACT | – | – | – | – |
| CNC-Messmaschine | WALTER HELICHECK NANO | – | Werkzeugdurchmesser ab 0,1 mm (Mikro-/Nanobereich) | – | – |
| CNC-Messmaschine | WALTER HELICHECK PRO | – | Werkzeugdurchmesser 1-150 mm, max. Werkzeuglänge 290 mm | – | – |
| CNC-Messmaschine | WALTER HELICHECK PRO LONG | – | Werkzeugdurchmesser 1-150 mm, Werkzeuglänge bis 730 mm, Werkzeuggewicht bis 25 kg | – | – |
| CNC-Messmaschine | WALTER HELICHECK PLUS | – | – | – | – |
| CNC-Messmaschine | WALTER HELICHECK PLUS LONG | – | Werkzeugdurchmesser 0,1-150 mm, Werkzeuglänge bis 730 mm, Werkzeuggewicht bis 25 kg | – | – |
Zusatzleistungen
Qualität
WALTER CNC-Messmaschinen der HELICHECK-Serie führen Durchlicht- und Auflichtmessungen bedienerunabhängig, CNC-gesteuert und µ-genau durch und überwachen den Produktionsprozess mit protokollierter Genauigkeit in einer Aufspannung. Ergänzend steht 3D-Scannen mit Sollmodell-Vergleich (CAD/CAM) sowie die Option Laser Contour Check zur berührungslosen In-Prozess-Messung zur Verfügung.
| Nachweis | Tübingen |
|---|---|
| ISO-Zertifizierung (Zertifikat als Download verfügbar) |
Historie
Gründung – 100 Jahre WALTER (Jubiläumsvideo verfügbar)
- 1999
WALTER führt als erster Hersteller kombinierte Werkzeugbearbeitung ein (HELITRONIC DIAMOND): Erodieren und Schleifen in einer Maschine
Produktionsbeginn in Kuřim, Tschechien – seit über 25 Jahren Produktionsstandort
- 2025
Aus UNITED GRINDING Group und GF Machining Solutions wird UNITED MACHINING SOLUTIONS (Übernahme der GF Machining Solutions Division der Georg Fischer AG)
