Formenbau und thermoplastischer Präzisionsspritzguss ein- und mehrkomponentig in Klein- und Großserien – von der Idee bis zum fertigen Produkt.
Wartenfelser Technischer Spritzguss und Formenbau GmbH & Co. KG
Hemhofen · Herzogenaurach (Aurachtal)Neu auf Amplifa
Über Wartenfelser
Wartenfelser ist ein mittelständisches, fränkisches Familienunternehmen mit Sitz in Hemhofen (Bayern) und steht seit 1962 für Formenbau und thermoplastischen Präzisionsspritzguss. Das Unternehmen fertigt technisch anspruchsvolle Kunststoffteile ein- und mehrkomponentig in Klein- und Großserien, seit 2020 auf insgesamt 60 Spritzgussmaschinen (Arburg, Engel, Ferromatik) mit Zuhaltungskräften von 25 bis 550 Tonnen. Der gesamte Prozess wird abgedeckt: Entwicklung inklusive Spritzgusssimulation (CADmould) und DFM-Reports, hauseigener Formenbau für Neuwerkzeuge und Instandhaltung (Mehrkomponenten-, Insert- und Outsertwerkzeuge), vollautomatische Spritzgussproduktion 24/7, Automatisierung mit 100%-Prüfungen sowie Wertschöpfung durch Baugruppenmontage, Oberflächenveredelung und Logistikdienstleistungen. Abnehmerbranchen sind Elektronik, Digitalisierung und Automobilindustrie. Am Standort Hemhofen befinden sich Produktion, Formenbau und Verwaltung, ein Zweitwerk besteht am Standort Aurachtal (Herzogenaurach). Der Maschinenpark ist über das Arburg-Leitrechnersystem (ALS) voll vernetzt.
- Standort
- Hemhofen
- Verfahren
- Thermoplastischer Präzisionsspritzguss (Ein- und Mehrkomponenten), Werkzeugbau/Formenbau (Neuwerkzeugerstellung), Werkzeuginstandhaltung/Wartung, Spritzgusssimulation (CADmould), Produktentwicklung / DFM (Proto-, Vor- und Serienproduktion), Automatisierung / Robotik, 3D-Druck (Prototypenerstellung), Baugruppenmontage (Kleinserienmontage, teil-/vollautomatisiert)
- Werkstoffe
- Thermoplaste (technische Kunststoffe), Kupfer (Elektrodenfertigung), Graphit (Elektrodenfertigung), Stahl (Werkzeugbau/Stahlformenbau), Stahl (Stahlformenbau), Kupfer, Graphit
- Zertifikate
- ISO 9001, ISO 14001, ISO 50001
- Gegründet
- 1962
- Branchen
- Elektronik, Digitalisierung, Automobilindustrie, Sanitär/Konsumgüter (Projekt RELA Innovativ), Musikzubehör (Eigenprodukte HERIBA)
- 01

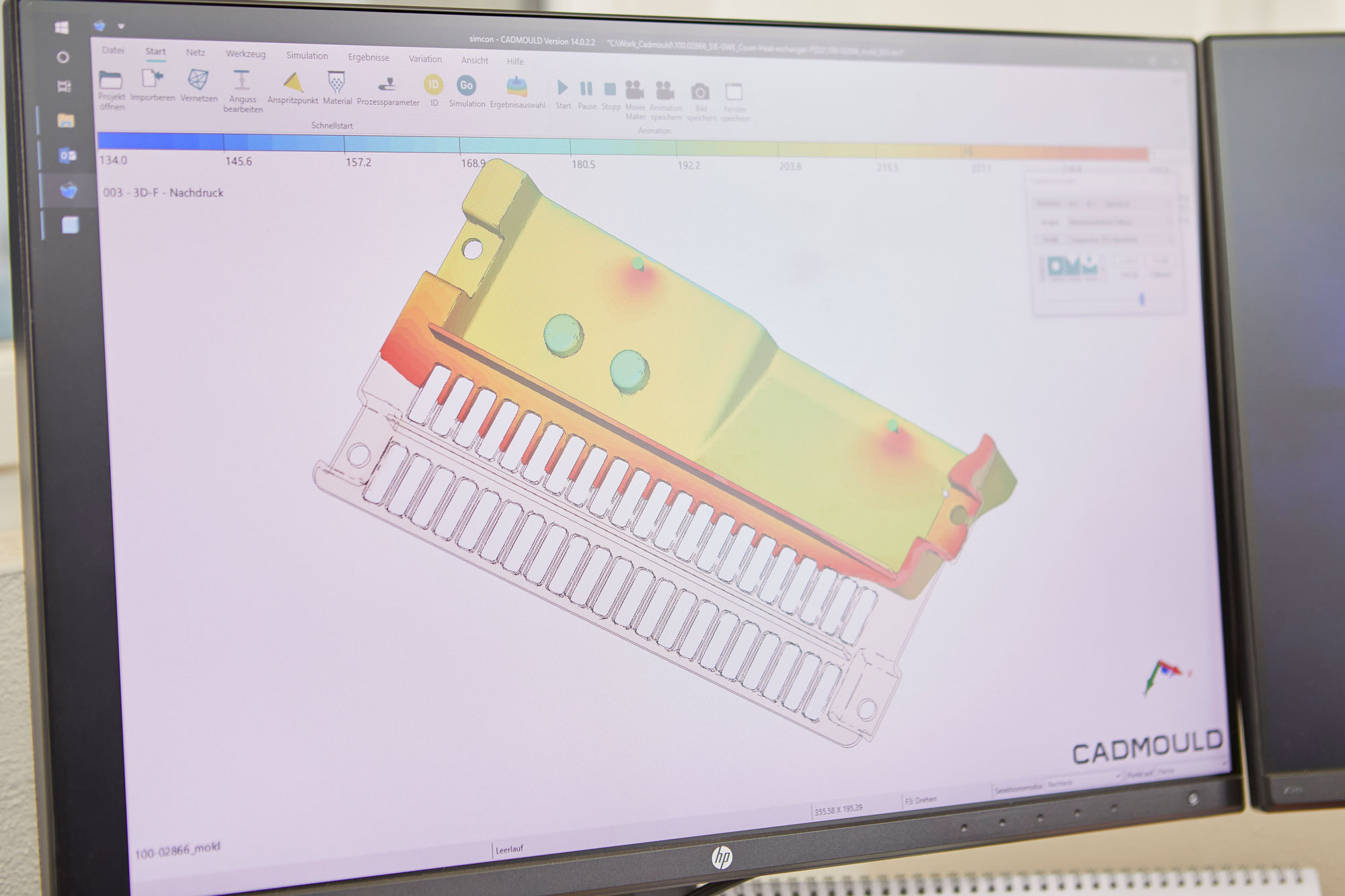

Entwicklung und Projektmanagement (Spritzgusssimulation CADmould, DFM-Report,
- 02
Formenbau: Neuwerkzeugerstellung und Instandhaltung (Mehrkomponenten-, Insert-
- 03

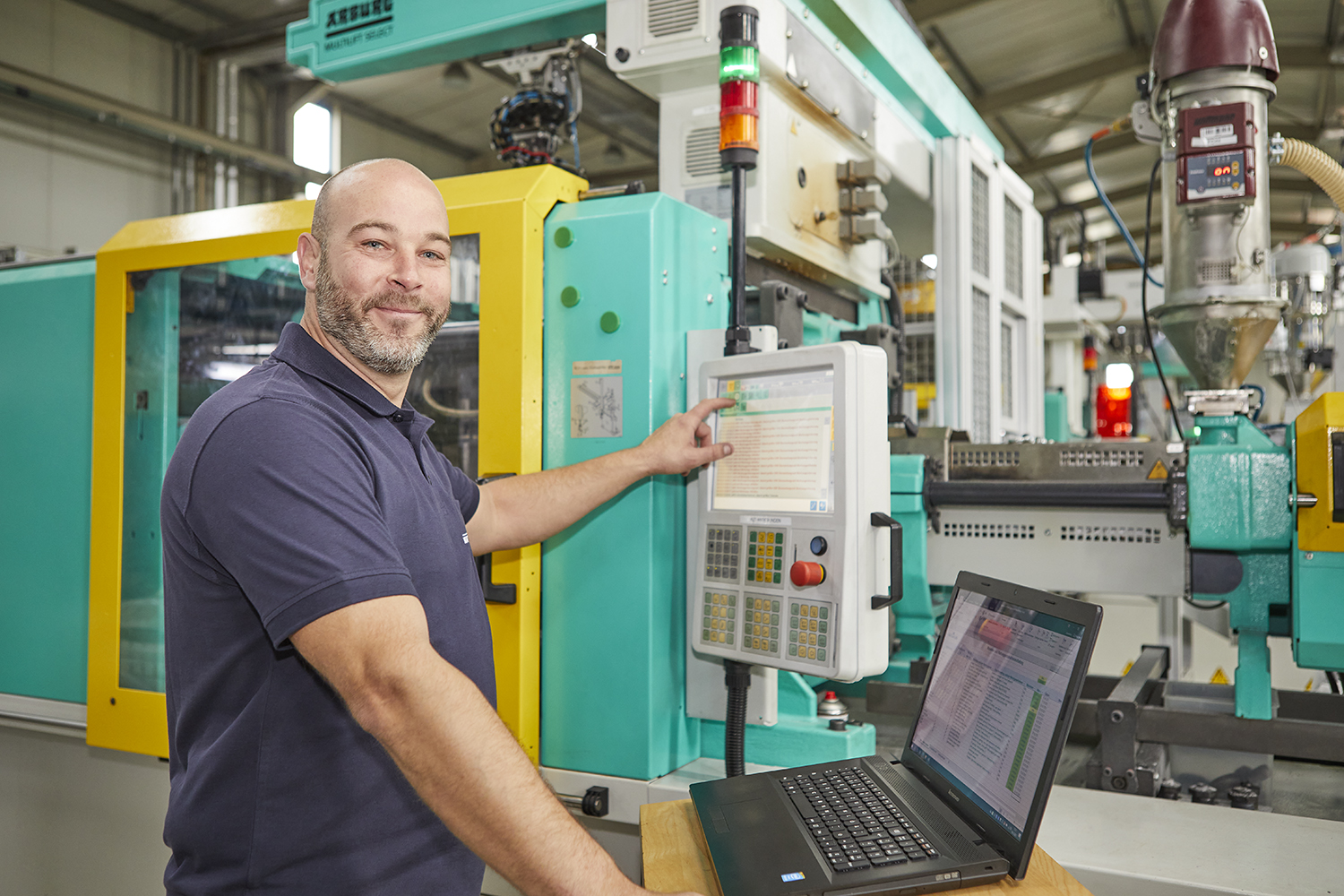

Spritzguss ein- und mehrkomponentig in Klein- und Großserien
- 04

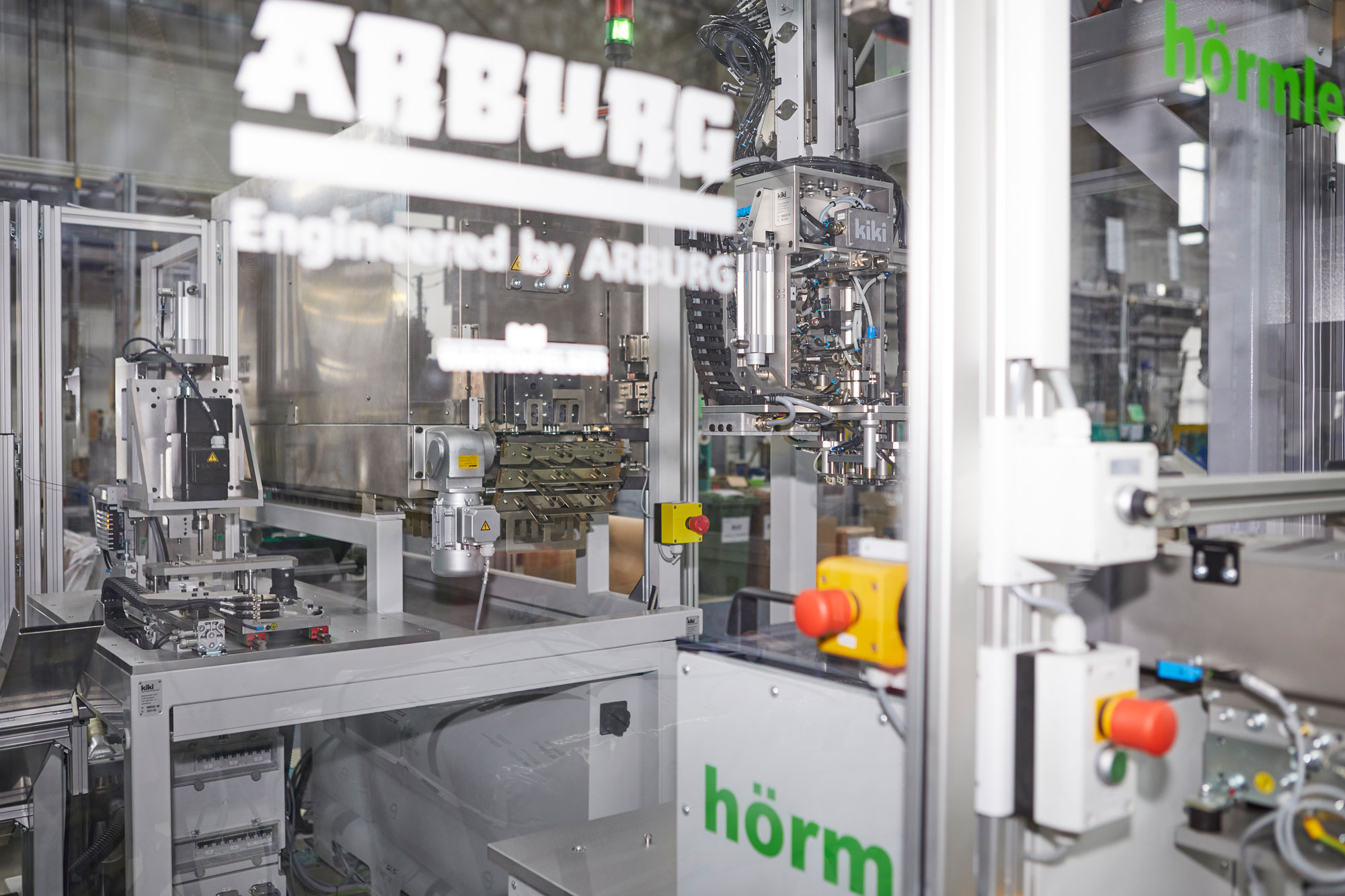

Automatisierung mit 100%-Prüfungen (0 ppm)
- 05

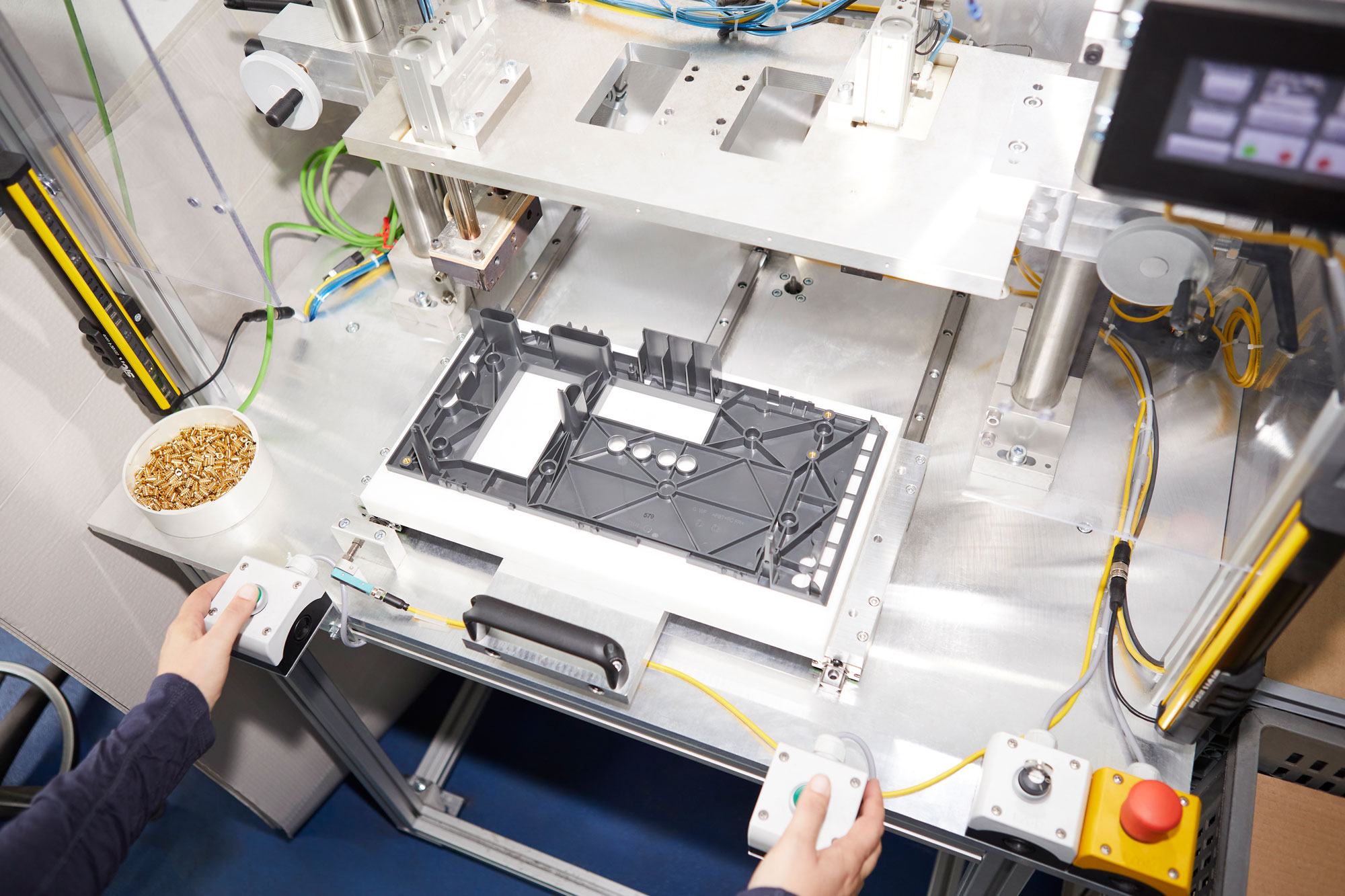

Wertschöpfung: Baugruppenmontage, Oberflächenveredelung,
Werkstoffe und Verfahren
Thermoplaste (technische Kunststoffe)
Werkstoffbasis für den thermoplastischen Präzisionsspritzguss ein- und mehrkomponentig in Klein- und Großserien.
Stahl (Stahlformenbau)
Werkstoff für die hauseigene Neuwerkzeugerstellung und Instandhaltung von Spritzgusswerkzeugen.
Kupfer

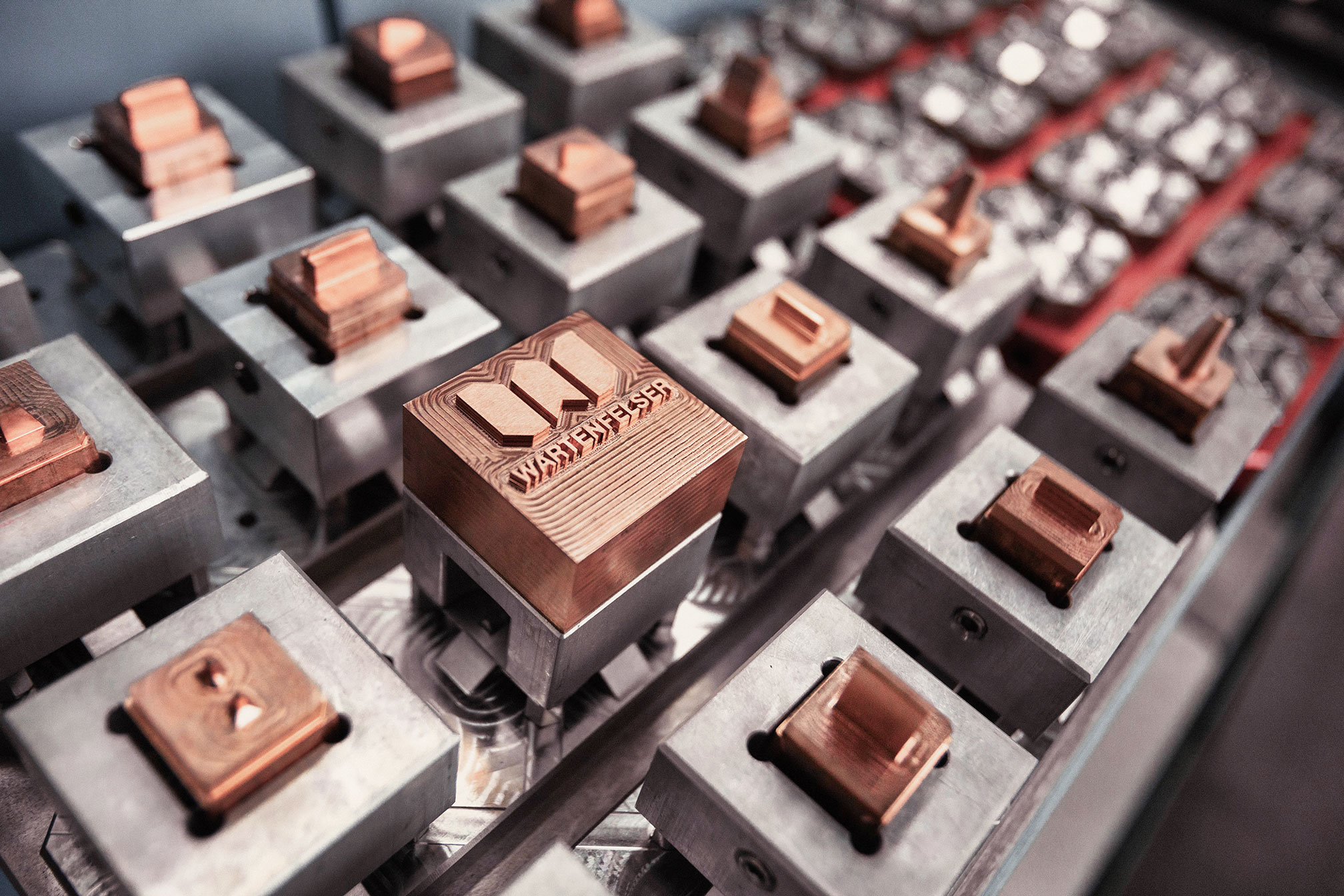

Elektrodenmaterial für die Senkerodierung im Werkzeugbau.
Graphit
Alternatives Elektrodenmaterial für die EDM-Bearbeitung im Formenbau.
Standorte
Hemhofen
DEHauptsitz, Produktion, Formenbau, Verwaltung
- Werkstoffe
- Thermoplaste; Werkzeugbau in Stahl, Kupfer, Graphit
- Arburg Spritzgussmaschinen 25–550 t (ca. 38 Maschinen)
- Ferromatik K-Tec 450S (70 t)
- Engel VC1800/400 Power (holmlos, 60 t)
- Röders TEC HSC-Fräsmaschinen RFM 600/2 und RFM 600/P
- Wemas CNC-Bearbeitungszentren VZ 1020 und VZ 750
- Hurco VM 2 Single MAX
- Sodick EDM-Drahterodiermaschine AG400L LN2W
- Z+K und Ingersoll Senkerodiermaschinen
- Ocean Startlocherodiermaschine River 3
- Okamoto Schleifmaschine ACC65GX
- Mitutoyo Messmaschine Euro-M 544
- Werth Multisensor-Messmaschine
- Arburg-Leitrechnersystem (ALS)
- 600 kWp Photovoltaikanlage
Herzogenaurach (Aurachtal)
DEZweitwerk, Spritzguss
- Werkstoffe
- Thermoplaste
- Arburg Spritzgussmaschinen 25–100 t (12 Maschinen)
- Knickarmmaschine Arburg 221K-350-100
- Angliederung an das Arburg-Leitrechnersystem (ALS)
Bauteile

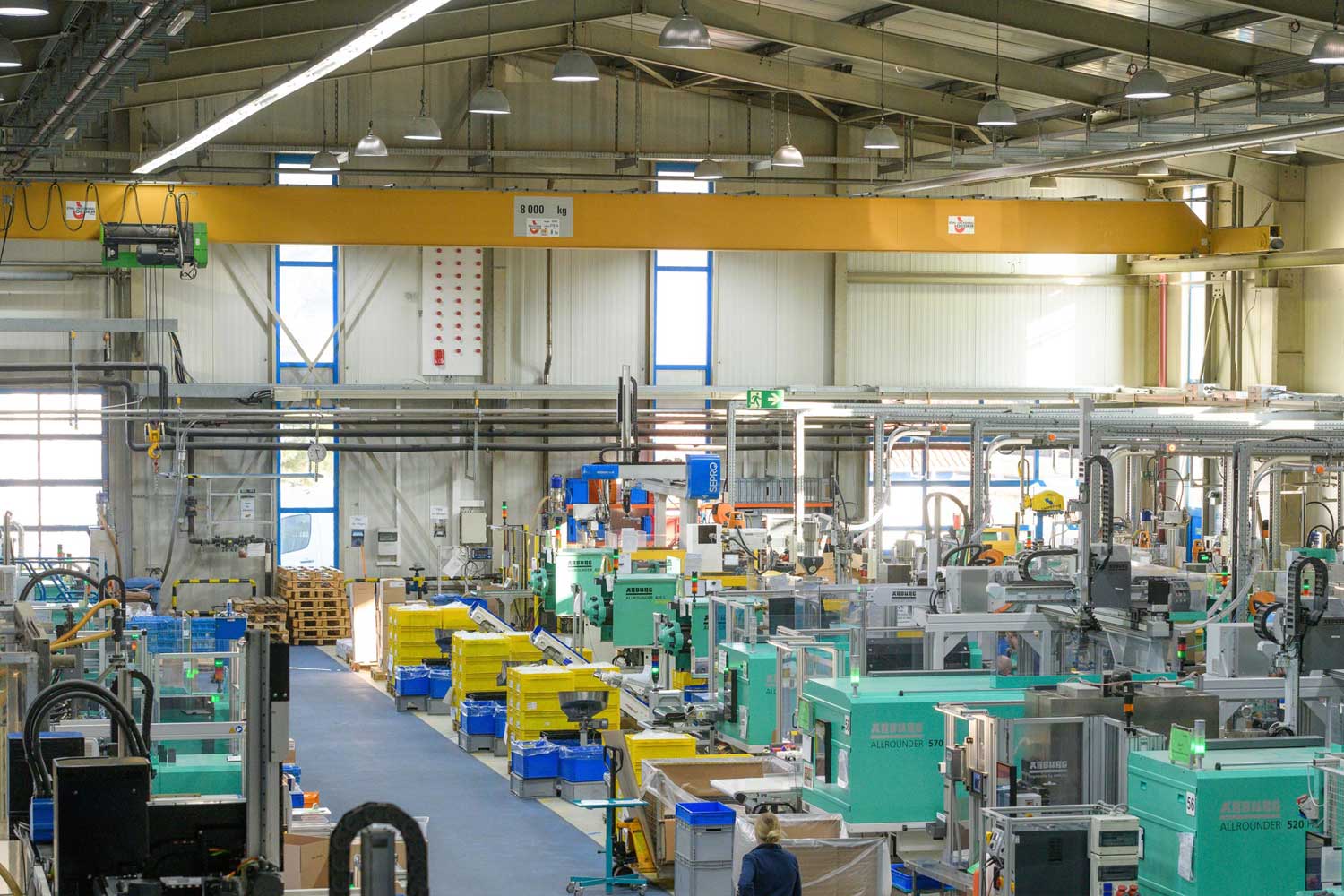

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Thermoplastischer Präzisionsspritzguss (Ein- und Mehrkomponenten)Kunststoff | – | – | – | Kleinserie – Großserie | Thermoplaste |
| Werkzeugbau/Formenbau (Neuwerkzeugerstellung)Engineering | – | – | – | – | Stahl (Stahlformenbau), Kupfer (Elektroden), Graphit (Elektroden) |
| Werkzeuginstandhaltung/WartungEngineering | – | – | – | – | – |
| Spritzgusssimulation (CADmould)Engineering | – | – | – | – | – |
| Produktentwicklung / DFM (Proto-, Vor- und Serienproduktion)Engineering | – | – | – | – | – |
| Automatisierung / RobotikMontage | – | – | – | – | – |
| 3D-Druck (Prototypenerstellung)Additiv | – | – | – | – | Kunststoff |
| Baugruppenmontage (Kleinserienmontage, teil-/vollautomatisiert)Montage | – | – | – | – | – |
| Oberflächenveredelung: TampondruckOberfläche | – | – | – | – | Kunststoff |
| Oberflächenveredelung: GalvanikbeschichtungOberfläche | – | – | – | – | Kunststoff |
| Oberflächenveredelung: MetallisierungOberfläche | – | – | – | – | Kunststoff |
| Oberflächenveredelung: BeflockungOberfläche | – | – | – | – | Kunststoff |
| Oberflächenveredelung: LaserbeschriftungOberfläche | – | – | – | – | Kunststoff |
| Oberflächenveredelung: LackierungOberfläche | – | – | – | – | Kunststoff |
| Multisensor-Messtechnik / QualitätsprüfungPrüfung | – | – | – | – | – |
| Prüfsysteme optisch/mechanisch (100%-Prüfungen, 0ppm)Prüfung | – | – | – | – | – |
39 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| HSC-Fräsmaschine | Röders TEC RFM 600/2 | 1 | 600 x 450 x 300 mm (3.000-42.000 U/min) | – | Hemhofen |
| HSC-Fräsmaschine | Röders TEC RFM 600/P | 1 | 600 x 450 x 300 mm (3.000-42.000 U/min) | – | Hemhofen |
| CNC-Bearbeitungszentrum | Wemas VZ 1020 | 1 | 1020 x 600 x 650 mm (20-12.000 U/min) | – | Hemhofen |
| CNC-Bearbeitungszentrum | Wemas VZ 750 | 1 | 750 x 500 x 500 mm (20-8.000 U/min) | – | Hemhofen |
| CNC-Bearbeitungszentrum | Hurco VM 2 Single MAX | 1 | 1020 x 455 x 455 mm (10-8.000 U/min) | – | Hemhofen |
| EDM-Drahterodiermaschine | Sodick AG400L LN2W | 1 | 400 x 280 x 250 mm | – | Hemhofen |
| EDM-Senkerodiermaschine | Z+K 850 | 1 | 565 x 400 x 415 mm | – | Hemhofen |
| EDM-Senkerodiermaschine | Ingersoll Gantry Eagle 500 PowerSpark | 1 | 525 x 400 x 450 mm | – | Hemhofen |
| Startlocherodiermaschine | Ocean River 3 | 1 | 300 x 200 x 350 mm | – | Hemhofen |
| Schleifmaschine | Okamoto ACC65GX | 1 | 600 x 300 mm | – | Hemhofen |
| Messmaschine | Mitutoyo Euro-M 544 | 1 | 500 x 400 x 400 mm | – | Hemhofen |
| Multisensor-Messmaschine | Werth | – | – | 2019 | Hemhofen |
| Spritzgussmaschine (Zuhaltung 25 t) | Arburg 220S 250-60 | 1 | Holmabstand 220 mm, Öffnungsweg 425 mm | – | Hemhofen |
| Spritzgussmaschine (40 t) | Arburg 270S 400-100 | 1 | Holmabstand 270 mm, Öffnungsweg 500 mm | – | Hemhofen |
| Spritzgussmaschine (50 t) | Arburg 270C 500-100 | 1 | Holmabstand 270 mm, Öffnungsweg 550 mm | – | Hemhofen |
| Spritzgussmaschine (50 t) | Arburg 320C 500-170 | 14 | Holmabstand 320 mm, Öffnungsweg 550 mm | – | Hemhofen |
| Spritzgussmaschine (70 t) | Arburg 320K 700-250 | 1 | Holmabstand 320 mm, Öffnungsweg 570 mm | – | Hemhofen |
| Spritzgussmaschine (100 t) | Arburg 420C 1000-290 | 6 | Holmabstand 420 mm, Öffnungsweg 750 mm | – | Hemhofen |
| Spritzgussmaschine (100 t) | Arburg 470A 1000-290 | 1 | Holmabstand 470 mm, Öffnungsweg 795 mm | – | Hemhofen |
| Spritzgussmaschine (130 t) | Arburg 470S 1300-350 | 2 | Holmabstand 470 mm, Öffnungsweg 850/950 mm | – | Hemhofen |
| Spritzgussmaschine (150 t) | Arburg 470C 1500-400 | 1 | Holmabstand 470 mm, Öffnungsweg 750 mm | – | Hemhofen |
| Spritzgussmaschine (150 t, Hybrid) | Arburg 520H 1500-800 | 1 | Holmabstand 520 mm, Öffnungsweg 890 mm | – | Hemhofen |
| Spritzgussmaschine (150 t) | Arburg 520S 1500-800 | 1 | Holmabstand 520 mm, Öffnungsweg 825 mm | – | Hemhofen |
| Spritzgussmaschine (160 t) | Arburg 520S 1600-400 | 1 | Holmabstand 520 mm, Öffnungsweg 825 mm | – | Hemhofen |
| Spritzgussmaschine (200 t) | Arburg 570C 2000-800 | 1 | Holmabstand 570 mm, Öffnungsweg 950 mm | – | Hemhofen |
| Spritzgussmaschine (200 t, Hybrid) | Arburg 570H 2000-800 | 1 | Holmabstand 570 mm, Öffnungsweg 910 mm | – | Hemhofen |
| Spritzgussmaschine (200 t) | Arburg 570S 2000-400 | 1 | Holmabstand 570 mm, Öffnungsweg 1100 mm | – | Hemhofen |
| Spritzgussmaschine (320 t) | Arburg 720S 3200-1300 | 2 | Holmabstand 720 mm, Öffnungsweg 1130 mm | – | Hemhofen |
| Spritzgussmaschine (550 t) | Arburg 920S 5000-2100 | 1 | Holmabstand 920 mm, Öffnungsweg 1830 mm | – | Hemhofen |
| Spritzgussmaschine (70 t) | Ferromatik K-Tec 450S | 1 | Holmabstand 750 mm, Öffnungsweg 700 mm | – | Hemhofen |
| Spritzgussmaschine (holmlos, 60 t) | Engel VC1800/400 Power | 1 | Öffnungsweg 950 mm | – | Hemhofen |
| Spritzgussmaschine (25 t) | Arburg 270S 250-60 | 1 | Holmabstand 270 mm, Öffnungsweg 425 mm | – | Aurachtal |
| Spritzgussmaschine (35 t) | Arburg 320S 350-150 | 1 | Holmabstand 320 mm, Öffnungsweg 350 mm | – | Aurachtal |
| Spritzgussmaschine (35 t, Knickarm) | Arburg 221K-350-100 | 1 | Holmabstand 221 mm, Öffnungsweg 200 mm | – | Aurachtal |
| Spritzgussmaschine (50 t) | Arburg 320S 500-150 | 1 | Holmabstand 320 mm, Öffnungsweg 550 mm | – | Aurachtal |
| Spritzgussmaschine (50 t) | Arburg 320C 500-100 | 4 | Holmabstand 320 mm, Öffnungsweg 550 mm | – | Aurachtal |
| Spritzgussmaschine (50 t) | Arburg 320C 500-170 | 2 | Holmabstand 320 mm, Öffnungsweg 550 mm | – | Aurachtal |
| Spritzgussmaschine (80 t) | Arburg 420C 800-250 | 1 | Holmabstand 420 mm, Öffnungsweg 500 mm | – | Aurachtal |
| Spritzgussmaschine (100 t) | Arburg 420C 1000-250 | 1 | Holmabstand 420 mm, Öffnungsweg 500 mm | – | Aurachtal |
Zusatzleistungen
Referenzkunden
Qualität und Zertifikate
Die Qualitätssicherung umfasst CAQ-gestützte Prüfplanung (BABTEC), WERTH-Multisensormessmaschinen und bei Bedarf externe CT- und Streifenlichtprojektion; automatisierte 100%-Prüfungen mit optischen und mechanischen Prüfsystemen sichern 0-ppm-Forderungen. Freigaben erfolgen nach PPF/PPAP, serienbegleitende Prüfungen werden lückenlos dokumentiert.
| Nachweis | Hemhofen | Herzogenaurach (Aurachtal) |
|---|---|---|
| ISO 9001 | ||
| ISO 14001 | ||
| ISO 50001 |
