Werkzeug- und Formenbau für Spritzguss sowie Serienfertigung technischer Kunststoffteile vom Prototyp bis zur Just-in-time-Lieferung.
Werkzeugbau Erz GmbH
Industriestraße 5, 89150 Laichingen-Machtolsheim (DE) · PTK-Erz GmbH & Co. KG, Industriestraße 5, 89150 Laichingen (DE, Spritzguss)Neu auf Amplifa
Kompetenz vom Prototyp bis zur Serie
Die Werkzeugbau Erz GmbH in Laichingen (Machtolsheim) entwickelt und fertigt Spritzgießwerkzeuge: von Ein- und Mehrkavitätenformen bis zu Multikomponentenwerkzeugen und Systementwicklungen. Die Abdeckung reicht von Produktentwicklung, CAD/CAM-Konstruktion und Rapid Prototyping über den Werkzeugbau mit CNC-Fräsen, Erodieren, Schleifen und Drehen bis zur Bemusterung der Formen im eigenen Technikum. Die Serienfertigung und Veredelung technischer Kunststoffteile erfolgt durch die Tochtergesellschaft PTK-Erz GmbH & Co. KG, die als KANBAN-Lieferant unter anderem Just-in-time-Belieferung realisiert. Kunden kommen aus Elektroindustrie, Kommunikationstechnik, Textilindustrie, Automotive und Medizin; Referenzkunde ist Hella Trailer Systems. Auf rund 1400 m² Produktionsfläche arbeitet ein Team von 10 Mitarbeitenden mit ca. 30 Kunden. Die Formenherstellung erfolgt in vollklimatisierten Räumen; seit 2024 ist das Unternehmen nach DIN EN ISO 9001:2015 zertifiziert (SKZ-Cert, gültig bis 13.06.2027). Athletische Maschinenkapazitäten umfassen eine linear angetriebene 5-Achsen-Fräsmaschine mit Verfahrwegen bis 2600 x 1100 mm, acht CNC-Fräsmaschinen sowie Spritzgussmaschinen von Arburg und Engel.
- Standort
- Laichingen
- Verfahren
- Werkzeug- und Formenbau, 5-achsiges CNC-Fräsen, 5-achsiges CNC-HSC-Fräsen, Flachschleifen, Erodieren, Drehen, Spritzguss, Rapid Prototyping
- Werkstoffe
- Spritzgussformen (1-fach), Spritzgussformen (mehrfach), Multikomponentenformen (2K), Technische Kunststoffe, Maschinenbaukomponenten (Stahl/Metall)
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Mitarbeiter
- 10
- Branchen
- Elektroindustrie, Kommunikationstechnik, Textilindustrie, Automotive, Medizin
- 01
Konstruktion (CAD/CAM, Cimatron)
- 02
Rapid Prototyping
- 03
Werkzeug- und Formenbau
- 04
Fräsen, Erodieren, Schleifen, Drehen
- 05
Bemusterung im Technikum
- 06
Spritzguss und Serienteilefertigung (PTK-Erz)
- 07
KANBAN-Logistik / Just-in-time-Lieferung
- 08
Werkzeugservice und Reparatur
Werkstoffe und Verfahren
Spritzgussformen (1-fach)
Einfachkavitätenformen für die individuelle Verarbeitung technischer Kunststoffe.
Spritzgussformen (mehrfach)
Mehrfachformen für hohe Stückzahlen in der Serienfertigung.
Multikomponentenformen (2K)
Formen für Multikomponententeile, gefertigt auch auf der Engel 2K-Maschine mit Drehteller.
Technische Kunststoffe
Spritzguss und Veredelung technischer Kunststoffteile durch die Tochterfirma PTK-Erz.
Maschinenbaukomponenten (Stahl/Metall)
Bearbeitung von Maschinenbaukomponenten per 5-achsigem CNC-Fräsen, Erodieren, Schleifen und Drehen.
Standorte
Laichingen (Machtolsheim)
DEHauptsitz, Werkzeugbau, Konstruktion, Produktion
- Stückgewicht / Größe
- Fräsbearbeitung bis 2600 x 1100 x 900 mm
- Losgröße
- Prototyp bis Großserie (Spritzguss)
- Werkstoffe
- Stahl (Werkzeugbau), technische Kunststoffe (Spritzguss)
- Linear angetriebene 5-Achsen-Fräsmaschine (2600 x 1100 mm)
- 8 CNC-Fräsmaschinen
- 5-achsiges CNC-HSC-Fräsen (1100 x 800 mm)
- 2 Erodiermaschinen
- 3 Schleifmaschinen (Flachschleifen bis 1200 x 600 mm)
- 1 CNC-Drehmaschine
- Arburg 570S Technikum-Spritzgussmaschine
- Engel 2K 80 to 2-Komponenten-Spritzgussmaschine mit Drehteller
- CAD/CAM-System Cimatron (vernetzt)
Laichingen (PTK-Erz GmbH & Co. KG)
DESpritzguss- und Serienteilefertigung, Veredelung, KANBAN-/Just-in-time-Lieferung
- Losgröße
- KANBAN, Just-in-time
- Werkstoffe
- Technische Kunststoffe
- Spritzgussmaschinen (u. a. Engel 2K 80 to)

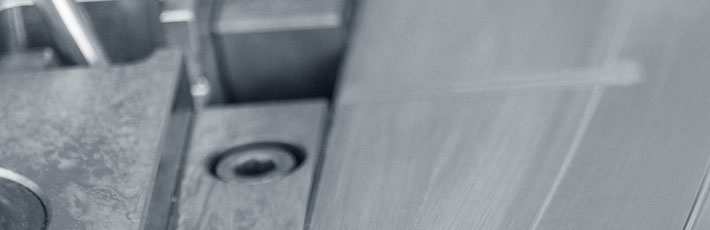

Bauteile und Werkzeuge
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeug- und Formenbau | – | – | – | – | – |
| 5-achsiges CNC-Fräsen | – | 2600 × 1100 × 900 | – | – | – |
| 5-achsiges CNC-HSC-Fräsen | – | 1100 × 800 | – | – | – |
| Flachschleifen | – | 1200 × 600 | – | – | – |
| Erodieren | – | – | – | – | – |
| Drehen | – | – | – | – | – |
| Spritzguss | – | – | – | – | Kunststoff |
| Rapid Prototyping | – | – | – | – | Kunststoff |
| Konstruktion / CAD/CAM | – | – | – | – | – |
| Bemusterung | – | – | – | – | – |
| KANBAN-Logistik / Serienteile-Lieferung | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achsen-Fräsmaschine linear angetrieben | – | – | – | – | – |
| CNC-Fräsmaschine | – | 8 | – | – | – |
| Erodiermaschine | – | 2 | – | – | – |
| Schleifmaschine | – | 3 | – | – | – |
| CNC-Drehmaschine | – | 1 | – | – | – |
| Spritzgussmaschine (Technikum) | Arburg 570S | 1 | – | – | – |
| Spritzgussmaschine 2-Komponenten mit Drehteller | Engel 2K 80 to | 1 | – | – | – |
| CAD/CAM-System | Cimatron | – | – | – | – |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung
Das Managementsystem ist nach DIN EN ISO 9001:2015 zertifiziert (SKZ-Cert GmbH, Nr. 000877.Q/24.R) und umfasst Konstruktion, Fertigung, Vertrieb und Reparatur von Spritzgieß-Werkzeugen sowie die Herstellung und Veredelung von Kunststoffteilen. Formen werden in vollklimatisierten Räumen hergestellt, um Präzision sicherzustellen.
| Nachweis | Laichingen (Machtolsheim) | Laichingen (PTK-Erz) |
|---|---|---|
| ISO 9001 |
Historie
Historie auf Website vorhanden, Details nicht belegt
