Konstruktion und Herstellung von Spritzguss-, Tiefzieh- und Gesenkschmiedewerkzeugen, Lehren, Maschinenteilen und 3D-Druckteilen.
Werkzeugbau Walter Heußner GmbH
Meinerzhagen · Hauptsitz und ProduktionNeu auf Amplifa
Über uns
Die Werkzeugbau Walter Heußner GmbH ist ein seit 1966 bestehender Werkzeugbaubetrieb mit Sitz im Industriegebiet Schwenke in Meinerzhagen, direkt an der A45. Auf 850 m² Produktionsfläche konstruiert und fertigt das Unternehmen Spritzgieß-, Tiefzieh- und Gesenkschmiedewerkzeuge, Lehren für die Automobilindustrie, Maschinenteile und Vorrichtungen sowie Sonderbauteile nach Kundenwunsch. Darüber hinaus werden Prototypen, Muster und Maschinenteile im 3D-Druckverfahren hergestellt sowie Lohnarbeiten und Kleinserienfertigung angeboten. Die Fertigung erfolgt auf einem umfangreichen Maschinenpark mit 5-Achssimultan-Bearbeitungszentren, CNC-Fräsmaschinen, CNC-Drehmaschinen, Schleif- und Erodiermaschinen. Als Dienstleistung werden die taktile Vermessung von Werkzeugen, das Scannen mit Flächenvergleich gegen 3D-Datenmodelle sowie die Flächenrückführung von Werkzeugoberflächinen in gängige Datenformate angeboten. Das Team besteht aus ausgebildeten Werkzeugmachern; Kunden kommen aus der Verpackungs- und Automobilindustrie, darunter die Otto Fuchs KG, die W. u. H. Fernholz GmbH & Co. KG und die Karl Lüsebrink GmbH. Die Lieferung erfolgt weltweit inklusive Verpackung, Zollformalitäten und Transport.
- Standort
- Meinerzhagen
- Verfahren
- Konstruktion & Herstellung von Spritzgießwerkzeugen, Konstruktion & Herstellung von Tiefziehwerkzeugen, Herstellung von Schmiedegesenkwerkzeugen nach Kundendaten, Konstruktion & Herstellung von Lehren, Konstruktion und Herstellung von Maschinenteilen, Vorrichtungen und Lehren, Sonderbauteile nach Kundenwunsch, Design & Entwicklung von Produkten für die Verpackungsindustrie (z.B. Joghurtbecher), Entwicklung von Kunststoffformteilen
- Werkstoffe
- CNC-Fräsen (5-Achssimultan), CNC-Drehen, Draht- und Senkerodieren, Flachschleifen, 3D-Druck (Stratasys F370), Taktile Vermessung und Scannen
- Zertifikate
- DIN EN ISO 9001:2015
- Gegründet
- 1966
- Branchen
- Verpackungsindustrie, Automobilindustrie / Automobilzulieferer
- 01
Design & Konstruktion
- 02
CNC-Fräsen und CNC-Drehen
- 03
Schleifen, Draht- und Senkerodieren
- 04
3D-Druck von Prototypen und Mustern
- 05
Vermessung, Scannen und Qualitätskontrolle
- 06
Verpackung, Zollformalitäten und Transport
Verfahren und Fertigung

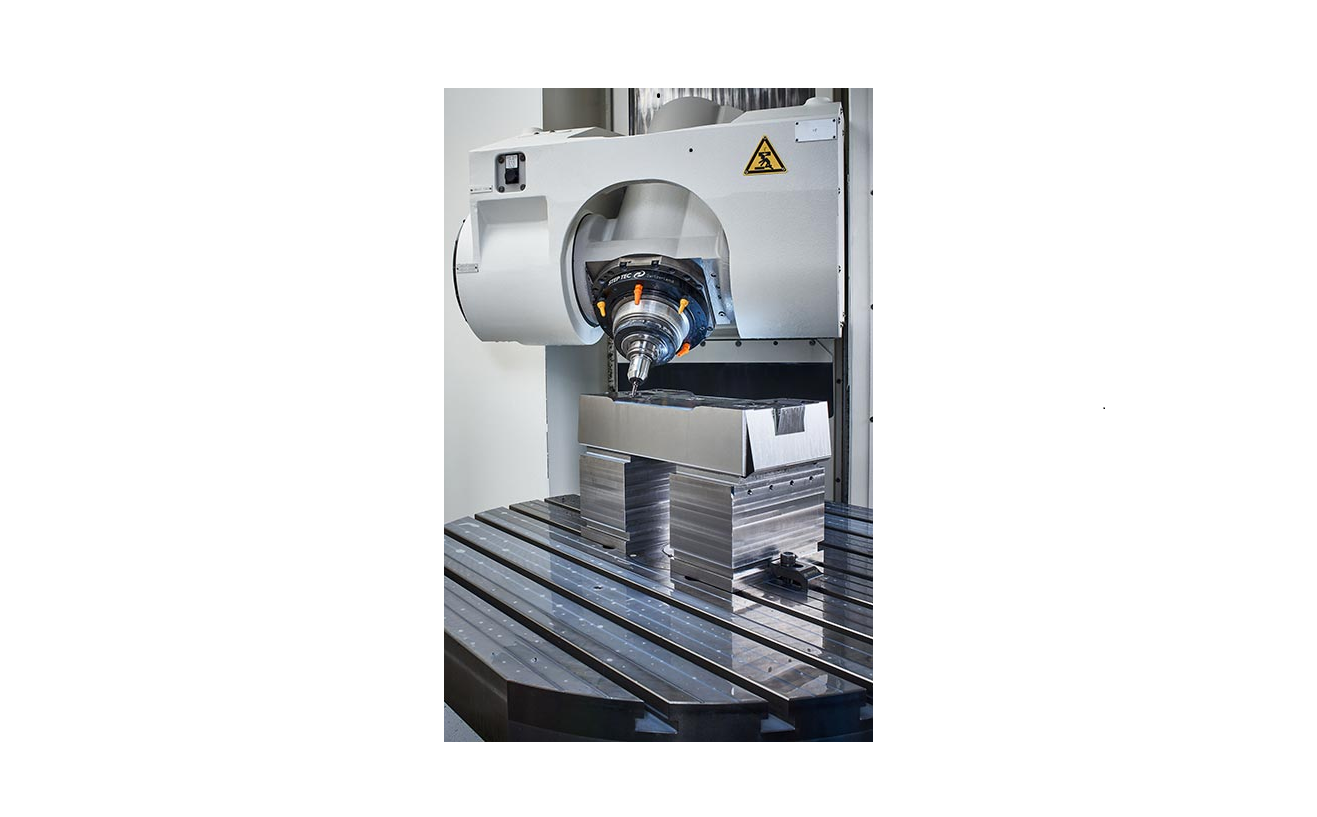

CNC-Fräsen (5-Achssimultan)
Bearbeitung von Werkzeugen und Maschinenteilen bis 1850 × 1400 × 905 mm und 1700 kg Zuladung.
CNC-Drehen
Drehbearbeitung bis 1380 mm Spitzenweite und 500 mm Drehdurchmesser, teilweise mit angetriebenen Werkzeugen und Gegenspindel.
Draht- und Senkerodieren
Konturbearbeitung von Werkzeugoberflächen mit Verfahrwegen bis 700 mm.
Flachschleifen
Feinbearbeitung von Werkzeugflächen bis 1200 × 500 × 450 mm.
3D-Druck (Stratasys F370)
Herstellung von Prototypen, Mustern und Maschinenteilen im additiven Verfahren.
Taktile Vermessung und Scannen
Prüfung und Flächenrückführung von Werkzeugoberflächen in gängige Datenformate.
Standorte
Meinerzhagen
DEHauptsitz und Produktion (Industriegebiet Schwenke, an der A45)
- Stückgewicht / Größe
- Bauteile bis 1700 kg Zuladung, Werkstücke bis 1850 × 1400 mm
- Losgröße
- Prototypen, Kleinserien, Lohnarbeiten
- Werkstoffe
- Stahl, Kunststoff (Werkzeug- und Formenbau)
- Mikron HPM 1350 U, 5-Achssimultan-Bearbeitungszentrum
- Mikron HPM 1850 U iTCN 530 mit Palettenwechsler
- DMG DMU 80T
- DMG DMU 100 Mono Block
- DMG DMU 50 eVolution
- Favretto MB 100 Schleifmaschine
- AgieCharmilles Robfil 510 und Robofil 290 Drahterodiermaschinen
- Senkerodiermaschine Gantry 500
- Gildemeister NEF 320
- DMT CD 480 mit angetriebenen Werkzeugen
- Spinner TC 800 mit Gegenspindel
- Wenzel LH 87 3D-Koordinaten-Messmaschine
- Stratasys F370 3D-Drucker
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Konstruktion & Herstellung von SpritzgießwerkzeugenEngineering | – | – | – | – | – |
| Konstruktion & Herstellung von TiefziehwerkzeugenEngineering | – | – | – | – | – |
| Herstellung von Schmiedegesenkwerkzeugen nach KundendatenEngineering | – | – | – | – | – |
| Konstruktion & Herstellung von LehrenEngineering | – | – | – | – | – |
| Konstruktion und Herstellung von Maschinenteilen, Vorrichtungen und LehrenEngineering | – | – | – | – | – |
| Sonderbauteile nach KundenwunschEngineering | – | – | – | – | – |
| Design & Entwicklung von Produkten für die Verpackungsindustrie (z.B. Joghurtbecher)Engineering | – | – | – | – | – |
| Entwicklung von KunststoffformteilenEngineering | – | – | – | – | – |
| Lohnarbeiten und KleinserienfertigungZerspanung | – | – | – | – | – |
| Herstellung von Prototypen, Mustern und Maschinenteilen im 3D-DruckverfahrenAdditiv | – | – | – | – | – |
| Taktile Vermessung von WerkzeugenPrüfung | – | – | – | – | – |
| Scannen & Flächenvergleich mit vorhandenen 3D-DatenmodellenPrüfung | – | – | – | – | – |
| Scannen & Flächenrückführung von Werkzeugoberflächen in gängige DatenformatePrüfung | – | – | – | – | – |
| CNC-Fräsen (5-Achssimultan-Bearbeitungszentren, Fräsmaschinen)Zerspanung | – | 1850 mm × 1400 mm × 905 mm | 1700 kg | – | – |
| CNC-DrehenZerspanung | – | 1380 mm | – | – | – |
| FlachschleifenZerspanung | – | 1200 mm × 500 mm × 450 mm | 850 kg | – | – |
| DrahterodierenZerspanung | – | 700 mm × 400 mm × 400 mm | 1000 kg | – | – |
| SenkerodierenZerspanung | – | 600 mm × 400 mm × 400 mm | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achssimultan-Bearbeitungszentrum | Mikron HPM 1350 U | 1 | X 1350 mm, Y 1100 mm, Z 700 mm | – | Meinerzhagen |

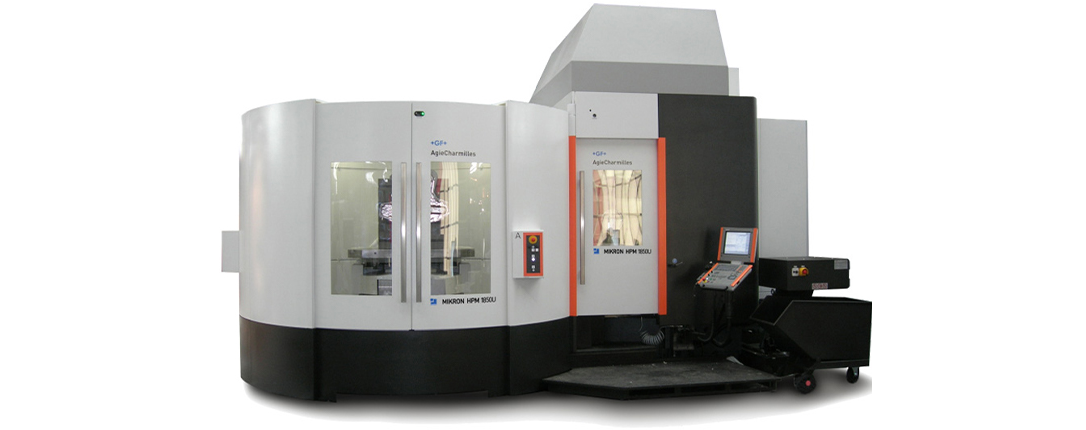

| 5-Achssimultan-Bearbeitungszentrum mit Palettenwechsler | Mikron HPM 1850 U iTCN 530 | 1 | X 1850 mm, Y 1400 mm, Z 720/905 mm, Aufspanngröße 1200 x 1000 mm | 2019 | Meinerzhagen |
| Fräsmaschine | DMG DMU 80T | 1 | X 800 mm, Y 630 mm, Z 630 mm | – | Meinerzhagen |

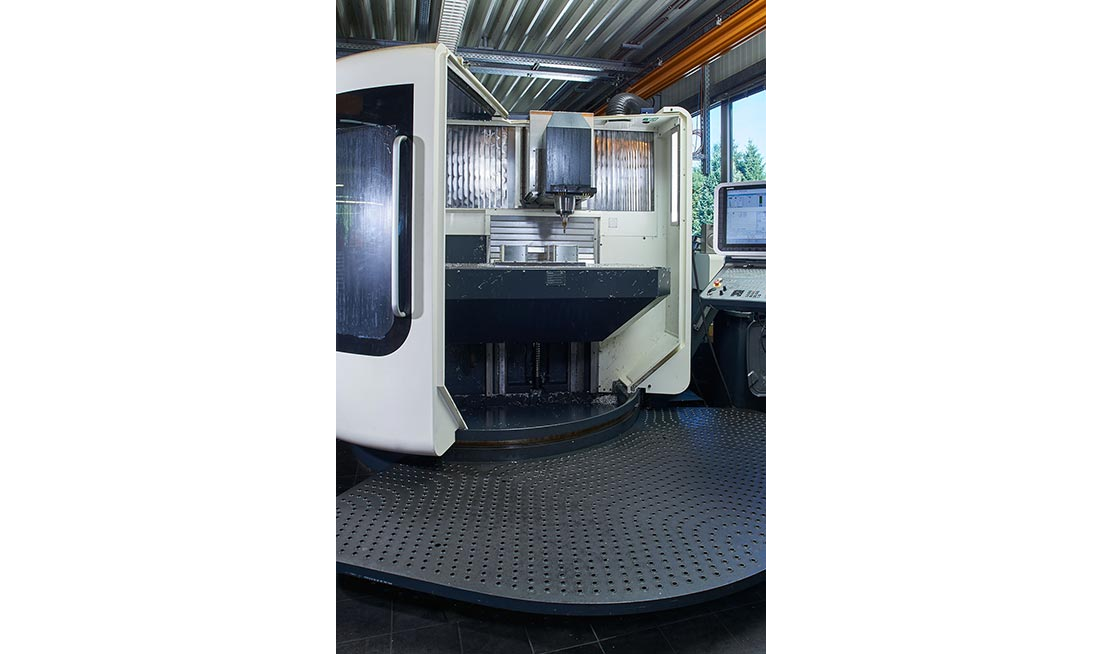

| Fräsmaschine | DMG DMU 100 Mono Block | 1 | X 1250 mm, Y 710 mm, Z 710 mm | – | Meinerzhagen |
| Fräsmaschine (3-Achsen, 2-Achsen B/C) | DMG DMU 50 eVolution | 1 | X 500 mm, Y 420 mm, Z 380 mm, B 180°, C 360° | – | Meinerzhagen |
| Schleifmaschine | Favretto MB 100 | 1 | X 1200 mm, Y 500 mm, Z 450 mm | – | Meinerzhagen |
| Drahterodiermaschine | AgieCharmilles (Robfil) Robfil 510 | 1 | X 700 mm, Y 400 mm, Z 400 mm, U 700 mm, V 400 mm | – | Meinerzhagen |
| Drahterodiermaschine | AgieCharmilles (Robofil) Robofil 290 | 1 | X 400 mm, Y 250 mm, Z 200 mm, U 400 mm, V 250 mm | – | Meinerzhagen |
| Senkerodiermaschine | Gantry 500 | 1 | X 600 mm, Y 400 mm, Z 400 mm | – | Meinerzhagen |
| CNC-Drehmaschine | Gildemeister NEF 320 | 1 | Spitzenweite 750 mm, Dreh-Ø 320 mm | – | Meinerzhagen |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | DMT CD 480 | 1 | Spitzenweite 1380 mm, Dreh-Ø 475 mm | – | Meinerzhagen |
| CNC-Drehmaschine mit 12 angetriebenen Werkzeugen und Gegenspindel | Spinner TC 800 | 1 | max. Drehlänge 900 mm, Dreh-Ø 500 mm | 2018 | Meinerzhagen |

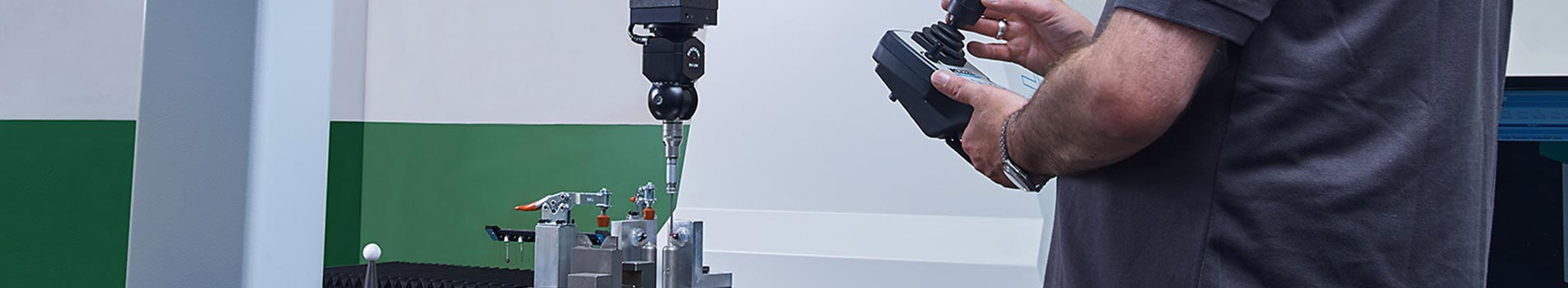

| 3D-Koordinaten-Messmaschine | Wenzel LH 87 | 1 | X 800 mm, Y 1000 mm, Z 700 mm | 2014 | Meinerzhagen |
| 3D-Drucker | Stratasys F370 | 1 | – | 2018 | Meinerzhagen |
Zusatzleistungen
Referenzkunden
Qualität
Seit 2008 ist das Unternehmen nach DIN EN ISO 9001 zertifiziert. Die Qualitätssicherung erfolgt unter anderem mit einer 3D-Koordinaten-Messmaschine (Wenzel LH 87) sowie durch taktile Vermessung, Scannen und Flächenrückführung.
| Nachweis | Meinerzhagen |
|---|---|
| DIN EN ISO 9001:2015 |
Historie
- 1966
Gründung des Unternehmens durch Werkzeugmacher-Meister Walter Heußner, damals als typischer Garagenbetrieb
- 1972
Neubau im Gewerbegebiet Schwenke in Meinerzhagen; Sohn Dierk Heußner ist Geschäftsführer
- 1986
Umfirmierung des Unternehmens in „Werkzeugbau Walter Heußner GmbH"
- 2001
Anschaffung des 1. Bearbeitungszentrums (Fa. DMG)
- 2008
Zertifizierung nach DIN EN ISO 9001
- 2009
Volker Nohl wird Geschäftsführer des Betriebes
- 2013
Übergabe der Firma an die Tochter Steffi Nohl
- 2014
Anschaffung einer 3D-Messmaschine (Fa. Wenzel) und des ersten 5-Achssimultan-Bearbeitungszentrums (Fa. Mikron)
- 2015
Kontinuierliche Investitionen in moderne Maschinenanlagen sowie Aus- und Fortbildung der Mitarbeiter
- 2016
50 Jahre Werkzeugbau Walter Heußner GmbH; „Unternehmen des Monats" in Meinerzhagen; neuer Azubi als Feinwerkmechaniker
- 2017
Mitarbeiter besteht Techniker-Prüfung
- 2018
Anschaffung eines 3D-Druckers „Stratasys F370" und einer CNC-Drehmaschine „Spinner TC 800" mit angetriebenen Werkzeugen und Gegenspindel
- 2019
Erweiterung der Produktionsfläche und Anschaffung eines neuen Bearbeitungszentrums mit Palettenwechsler
- 2020
Azubi besteht Gesellenprüfung
