Sonderanfertigung von Zahnriemenrädern, Riemenscheiben und Verzahnungen in Einzelteil- bis Serienfertigung.
Wiegmann Verzahnungstechnik
Neu auf Amplifa
Über Wiegmann Verzahnungstechnik
Wiegmann Verzahnungstechnik ist ein Hersteller von Antriebselementen mit Schwerpunkt auf der Sonderanfertigung von Zahnriemenrädern nach Kundenspezifikation. Das Fertigungsprogramm umfasst daneben Poly-V-Riemenscheiben (Profile J, K, L, M, PR2), Spannrollen, Keil- und Flachriemenscheiben, Klemmverbinder, Spannplatten sowie sonstige Drehteile in Sonderabmessungen. Verzahnt wird in allen gängigen Arten: metrische Teilungen (T2,5 bis T20, AT3 bis AT20), Zollverzahnungen (MXL bis XH), HTD-Verzahnungen (3M bis 14M), Supertorque S8M, Stirnräder gerade- und schrägverzahnt von Modul 1 bis 8 sowie Kettenräder nach DIN 8187. Gefertigt wird aus Aluminium, Stahl, Edelstahl/VA, Kunststoff, Messing und Bronze; Oberflächenbehandlungen wie Brünieren, Verzinken, Eloxieren, Hartcoatieren, Hartanodisieren und Härten erfolgen über Partnerunternehmen. Die Fertigung reicht vom Einzelteil bis zur Serienfertigung, in dringenden Fällen mit Eilfertigung von heute auf morgen. Technische Beratung und Kundenlösungen für besondere Konstruktionswünsche ergänzen das Angebot.
- Verfahren
- Sonderanfertigung von Zahnriemenrädern (Zahnscheiben) in allen gängigen Verzahnungsarten, Herstellung von Poly-V Riemenscheiben in den Profilen J, K, L, M, PR2, Fertigung von Spannrollen, Keilriemenscheiben, Flachriemenscheiben, Fertigung von Klemmverbindern und Spannplatten in allen gängigen Teilungen, Fertigung von Stirnrädern, gerade- und schrägverzahnt, Modul 1 bis Modul 8, Fertigung von Kettenrädern nach DIN 8187 (08B, 10B, 12B), Metrische Verzahnungen T2,5, T5, T10, T20, AT3, AT5, AT10, AT20 auch spielarme/spielfreie, Zoll Verzahnungen (1/2" H, 3/8" L, 1/5" XL, XXH, XH, MXL) auch spielarme/spielfreie Ausführung
- Werkstoffe
- Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze, Polyoxymethylen (POM), C45
- Branchen
- Antriebstechnik, Metallverarbeitung
- 01
Technische Beratung
- 02
CNC-Zerspanung/Drehen
- 03
Verzahnung
- 04
Oberflächenbehandlung (Partner)
- 05
Versand
Werkstoffe & Verfahren
Aluminium
Werkstoff für Zahnriemenräder, Scheiben und Frästeile, auch eloxiert.
Stahl
Basiswerkstoff für Riemenscheiben, Stirnräder und Kettenräder.
Edelstahl / VA

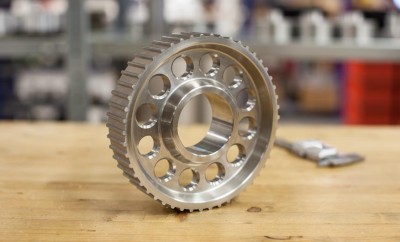

Für korrosionsbeständige Verzahnungsteile wie AT10-Zahnriemenräder.
C45
Vergütungsstahl für Stirnräder und brünierte Zahnriemenräder.
Polyoxymethylen (POM)
Kunststoff für Stirnräder und Zahnriemenräder mit geringem Laufgeräusch.
Messing
Für spezielle Antriebselemente nach Kundenspezifikation.
Bronze
Für Antriebskomponenten mit besonderen Verschleißeigenschaften.
Bauteile
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Sonderanfertigung von Zahnriemenrädern (Zahnscheiben) in allen gängigen VerzahnungsartenZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | Einzelteile bis Serienfertigung | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Herstellung von Poly-V Riemenscheiben in den Profilen J, K, L, M, PR2Zerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Fertigung von Spannrollen, Keilriemenscheiben, FlachriemenscheibenZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Fertigung von Klemmverbindern und Spannplatten in allen gängigen TeilungenZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Fertigung von Stirnrädern, gerade- und schrägverzahnt, Modul 1 bis Modul 8Zerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Fertigung von Kettenrädern nach DIN 8187 (08B, 10B, 12B)Zerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Metrische Verzahnungen T2,5, T5, T10, T20, AT3, AT5, AT10, AT20 auch spielarme/spielfreieZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Zoll Verzahnungen (1/2" H, 3/8" L, 1/5" XL, XXH, XH, MXL) auch spielarme/spielfreie AusführungZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| HTD Verzahnungen 3M, 5M, 8M, 14MZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Supertorque Verzahnung S8MZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| Fertigung sonstiger Drehteile in SonderabmessungenZerspanung | – | Verzahnungslänge max. 230 mm × Verzahnungsdurchmesser max. 360 mm × Durchmesser bei Drehteilen max. 450 mm | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| BrünierenOberfläche | – | – | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| VerzinkenOberfläche | – | – | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| EloxierenOberfläche | – | – | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| HartcoatierenOberfläche | – | – | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| HartanodisierenOberfläche | – | – | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
| HärtenWärmebehandlung | – | – | – | – | Aluminium, Stahl, Edelstahl / VA, Kunststoff, Messing, Bronze |
