Upgrade-Kits und Rekonstruktionssoftware für industrielle CT-Systeme mit simultanem Multi-Objekt-Scan
XRAY-LAB GmbH & Co. KG
Sternenfels, DeutschlandNeu auf Amplifa
Über PolyCT – CT-Upgrade-Lösungen von X-Ray Lab
Die XRAY-LAB GmbH & Co. KG aus Sternenfels entwickelt und vertreibt unter der Marke POLYCT universelle Upgrade-Kits für industrielle Röntgen-Computertomographen (CT). Die Multi-Objekt-CT-Kits ermöglichen das gleichzeitige Scannen mehrerer Prüflinge mit jeweils eigener Drehachse und steigern den Durchsatz bis zu fünfmal, ohne Eingriff in Hardware oder Software des bestehenden CT-Systems. Die Installation erfolgt nicht-invasiv durch Aufspannen auf dem vorhandenen CT-Tisch; die Ausrichtung wird per integriertem Laser sichergestellt. Ergänzend bietet das Unternehmen die Rekonstruktionssoftware POLYREKO mit Geometriekompensation und schneller Einzelrekonstruktion, die auf dem lokalen Rekonstruktionsclient läuft und gängige CT-Datenformate verarbeitet. Die Kombination aus Präzisionsmechanik, CT-Know-how und Rekonstruktionsalgorithmen (mit Fraunhofer EZRT-Format *.rek) richtet sich an CT-Labore der industriellen Qualitätsprüfung; nachgewiesene Kompatibilität besteht u. a. mit CT-Systemen von X-Ray Lab und Fraunhofer IIS (EZRT). Standort ist Sternenfels in Baden-Württemberg.
- Standort
- Sternenfels
- Verfahren
- Industrielle CT-Prüfung (Computed Tomography) mit simultanem Multi-Objekt-Scan (Upgrade-Kit), CT-Rekonstruktion (Software POLYREKO, Geometrie-Kompensation), Upgrade-Kits für industrielle CT-Systeme (POLYCT L3/M3/M5/Custom/Bundle), POLYREKO Rekonstruktionssoftware (Geometriekompensation, schnelle Einzelrekonstruktion), Installation ohne Eingriff in bestehendes CT-System, Rekonstruktion auf lokalem Client, Vollständige Datenformate (*.rek, *.vgl)
- Werkstoffe
- Präzisionsmechanik, POLYREKO Rekonstruktionssoftware
- Zertifikate
- Varianzanalyse zur Messunsicherheit, ISO 9001
- Branchen
- Industrielle CT-Inspektion / Prüflabore, Qualitätssicherung, Forschung & Entwicklung, Industrielle CT-Inspektion / Prüflabore
- 01
Konstruktion & Engineering der Upgrade-Kits
- 02
Fertigung der Präzisionsmechanik
- 03
Installation auf bestehendem CT-System (nicht-invasiv)
- 04
CT-Scan mehrerer Objekte simultan
- 05
Rekonstruktion auf lokalem Client mit POLYREKO
- 06
Datenexport (*.rek, *.vgl)
Verfahren & Technologie
Präzisionsmechanik
Multi-Objekt-Halterung mit bis zu fünf linear angeordneten Drehachsen und integriertem Laser-Kreuz (Klasse A) zur wiederholgenauen zentralen Ausrichtung.

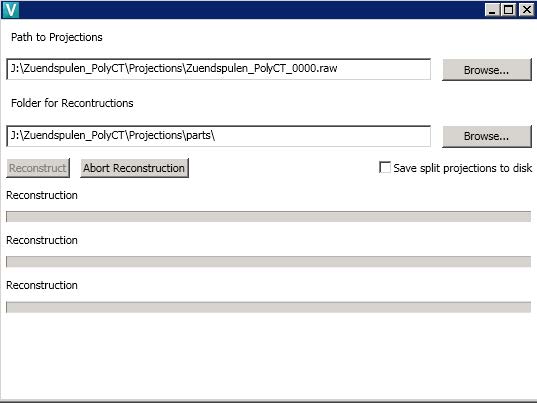

POLYREKO Rekonstruktionssoftware
Software mit Geometriekompensation und schneller Einzelrekonstruktion, kompatibel mit gängigen industriellen CT-Datenformaten.
Standort
Sternenfels
DEHauptsitz, Entwicklung & Vertrieb
- POLYCT-L3 Multi-Objekt-Kit (Objektdurchmesser 75 mm d3 / 110 mm d2, FoV 225 mm)

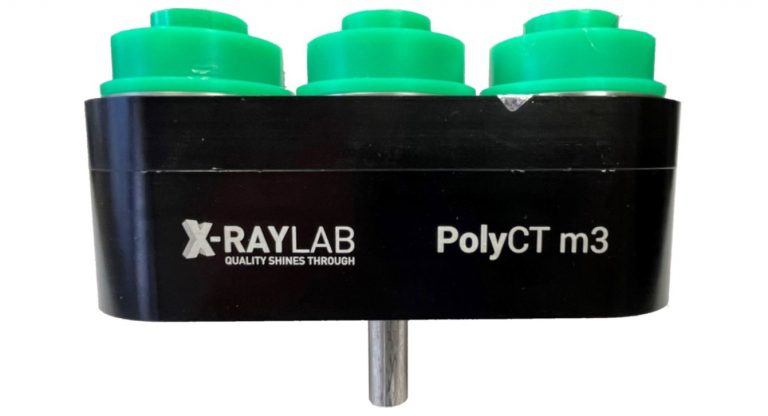

- POLYCT-M3 Multi-Objekt-Kit (50 mm d3 / 75 mm d2, FoV 150 mm)

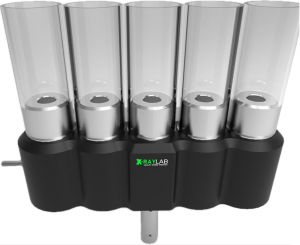

- POLYCT-M5 Multi-Objekt-Kit (28 mm d5 / 55 mm d3 / 115 mm d2, FoV 150 mm)
- POLYCT-CUSTOM (50–100 mm, FoV 350 mm)
Produkte & Komponenten
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Industrielle CT-Prüfung (Computed Tomography) mit simultanem Multi-Objekt-Scan (Upgrade-Kit)Prüfung | – | – | – | – | – |
| CT-Rekonstruktion (Software POLYREKO, Geometrie-Kompensation)Prüfung | – | – | – | – | – |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| POLYCT-L3 Multi-Objekt-CT-Upgrade-Kit (3 Drehachsen, für Makro-CT) | PolyCT (X-Ray Lab GmbH & Co. KG) POLYCT-L3 | – | Objektdurchmesser 75 mm (d3), 110 mm (d2), Field of View 225 mm | – | Sternenfels, Deutschland |
| POLYCT-M3 Multi-Objekt-CT-Upgrade-Kit (für Mikro-CT) | PolyCT (X-Ray Lab GmbH & Co. KG) POLYCT-M3 | – | Objektdurchmesser 50 mm (d3), 75 mm (d2), Field of View 150 mm | – | Sternenfels, Deutschland |
| POLYCT-M5 Multi-Objekt-CT-Upgrade-Kit (5-facher Durchsatz) | PolyCT (X-Ray Lab GmbH & Co. KG) POLYCT-M5 | – | Objektdurchmesser 28 mm (d5), 55 mm (d3), 115 mm (d2), Field of View 150 mm | – | Sternenfels, Deutschland |
| POLYCT-CUSTOM Multi-Objekt-CT-Upgrade-Kit (kundenspezifisch) | PolyCT (X-Ray Lab GmbH & Co. KG) POLYCT-CUSTOM | – | Objektdurchmesser 50–100 mm, Field of View 350 mm | – | Sternenfels, Deutschland |
Zusatzleistungen
Referenzkunden
Qualität
Die Imagequalität wird per Varianzanalyse zwischen den Rekonstruktionen der äußeren Drehachsen und der Zentralachse nachgewiesen; die Ausrichtung der Zentralachse des CT-Systems bleibt von mechanischen und geometrischen Abweichungen unberührt.
| Nachweis | Sternenfels |
|---|---|
| Varianzanalyse zur Messunsicherheit | |
| ISO 9001 |
Historie
- 2023
Launch der POLYCT-Website und Einführung der Upgrade-Produktlinie
