Fertigung von Verzahnungen, Schneckengetrieben, Rotoren und Komplettverzahnungsteilen bis Ø 3.500 mm
Zahnradfertigung OTT GmbH & Co. KG
72411 Bodelshausen (Blöhsteinstraße 20) · ca. 10.500 m² ProduktionsflächeNeu auf Amplifa
Über Zahnradfertigung OTT

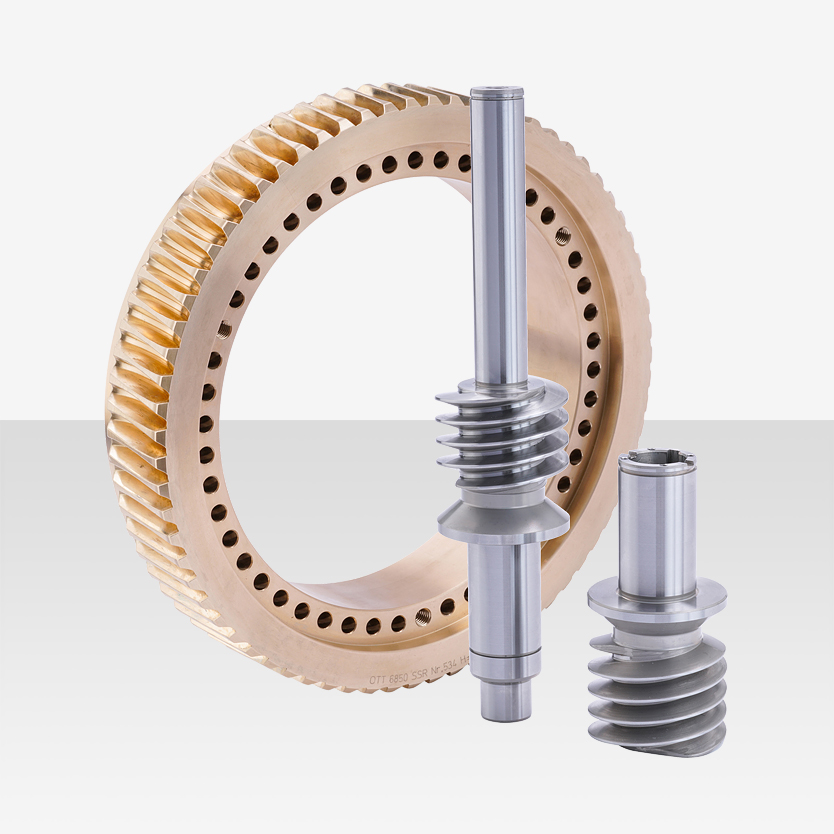

Die Zahnradfertigung OTT GmbH & Co. KG in Bodelshausen fertigt seit 1957 Verzahnungsteile und Antriebselemente. Das Leistungsportfolio umfasst Lohnverzahnung (Außenverzahnung durch Abwälzfräsen, Innenverzahnung durch Abwälzstoßen, Profilschleifen, Nutstoßen), Schneckengetriebe einschließlich des patentierten OTT-Schraubgetriebes sowie Rotoren für Schraubenkompressoren und Rotationsverdichter. Im Bereich Komplettfertigung liefert das Unternehmen Verzahnungsteile inklusive Materialbeschaffung, mechanischer Bearbeitung und Wärmebehandlung mit Prüfzertifikaten, insbesondere Komponenten und Ersatzteile für Windkraft- und Industriegetriebe bis zu einer Leistungsgröße von 10 MW. Bauteile werden mit Durchmessern bis 3.500 mm (Komplettfertigung) bzw. bis 4.000 mm Bandbreite gefertigt. Auf rund 10.500 m² Produktionsfläche beliefert das Unternehmen den nationalen und internationalen Markt mit Verzahnungstechnologie für Windenergie, Industriegetriebe, Antriebstechnik und weitere Branchen.
- Standort
- Bodelshausen
- Verfahren

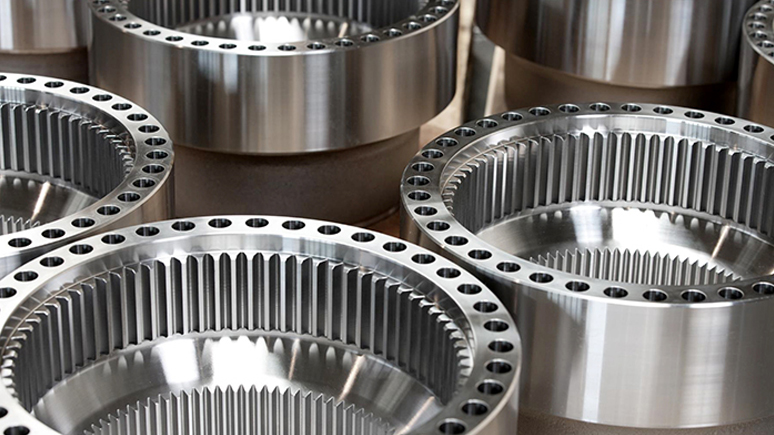

- Lohnverzahnen (jede Art von Verzahnung), Aussenverzahnung (Abwälzfräsen) – Lauf-/Kupplungsverzahnungen, metrisch und DP, Innenverzahnung (Abwälzstoßen) – Lauf-/Kupplungsverzahnungen, metrisch und DP, Nutstoßen (Einzel- und Mehrfachnuten in zylindrischen Bohrungen und Sacklochbohrungen), Verzahnungsschleifen (Profilschleifen schräg und gerade), Schleifen von Innenverzahnungen, Komplettfertigung Verzahnungsteile inkl. Materialbeschaffung, mechanische Bearbeitung,, Ersatzteilfertigung / Reparaturen von Verzahnungsteilen (nach Vorgabe oder Muster, inkl.
- Werkstoffe
- Außenverzahnung (Abwälzfräsen), Innenverzahnung (Abwälzstoßen), Verzahnungsschleifen, Nutstoßen, Schneckengetriebefertigung, Wärmebehandlung (Fremdpartner), Umstempelung nach DIN EN 10204
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, DIN EN ISO 50001:2018, DIN EN 16247-1 (Energieaudit), TÜV SÜD Umstempelbescheinigung (DIN EN 10204), ISO 9001, ISO 14001, ISO 50001, Sonstiges
- Gegründet
- 1957
- Mitarbeiter
- 120 (Stand 1999)
- Branchen
- Windenergie, Industriegetriebe, Antriebstechnik, Schraubenkompressoren/Rotationsverdichter, Energietechnik, Werkzeugmaschinenbau
- 01
Materialbeschaffung
- 02
Drehen (Karusselldrehmaschinen)
- 03
Verzahnen (Abwälzfräsen/Abwälzstoßen)
- 04
Nutstoßen
- 05
Wärmebehandlung (mit Fremdpartnern, inkl. Prüfzertifikate)
- 06
Verzahnungsschleifen (Profilschleifen)
- 07

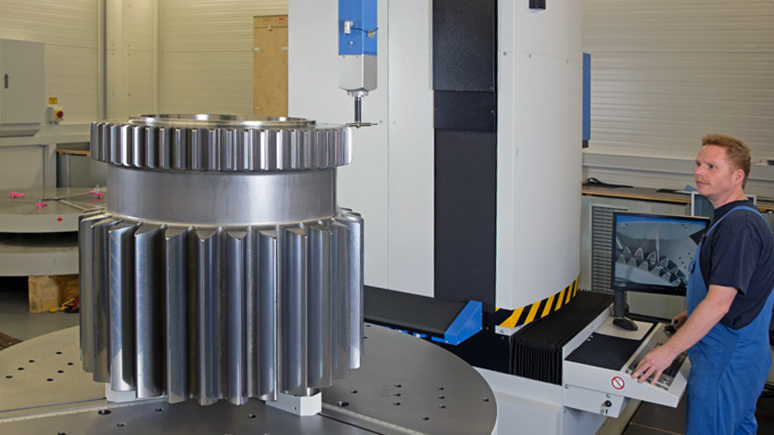

Verzahnungs- und Koordinatenmessen
- 08
Schleifbrand- und Rissprüfung
- 09
Montage
Verfahren und Fertigungsspektren

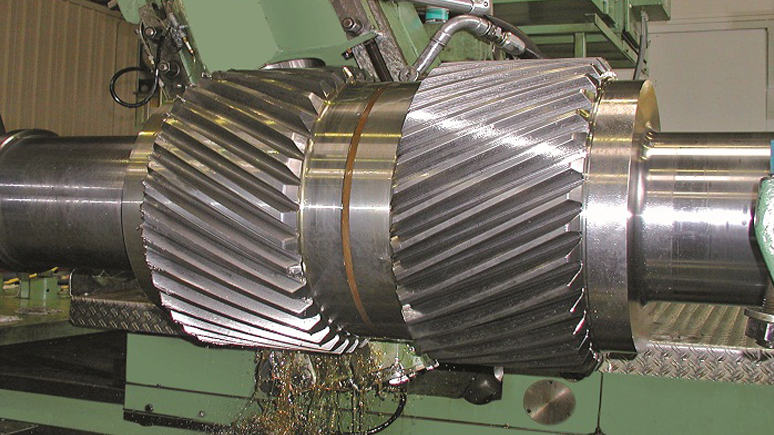

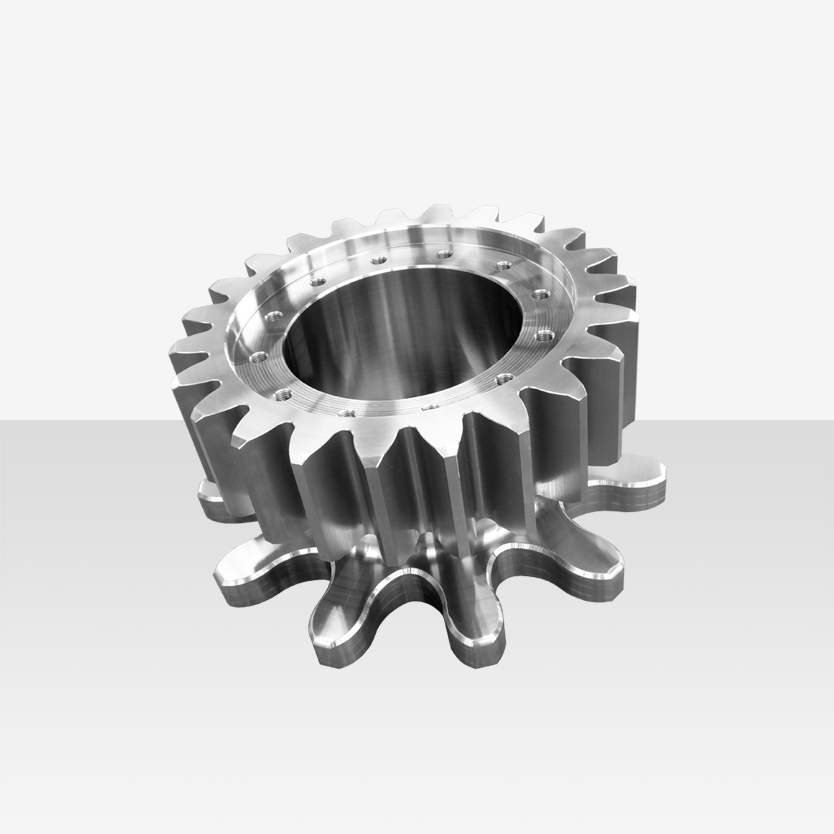

Außenverzahnung (Abwälzfräsen)
Lauf- und Kupplungsverzahnungen, metrisch und DP, Zahnräder bis Ø 3.400 mm, Zahnbreite bis 1.400 mm.

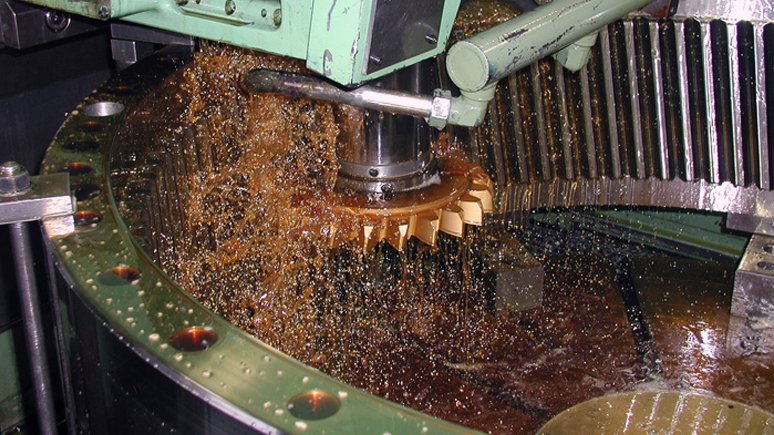

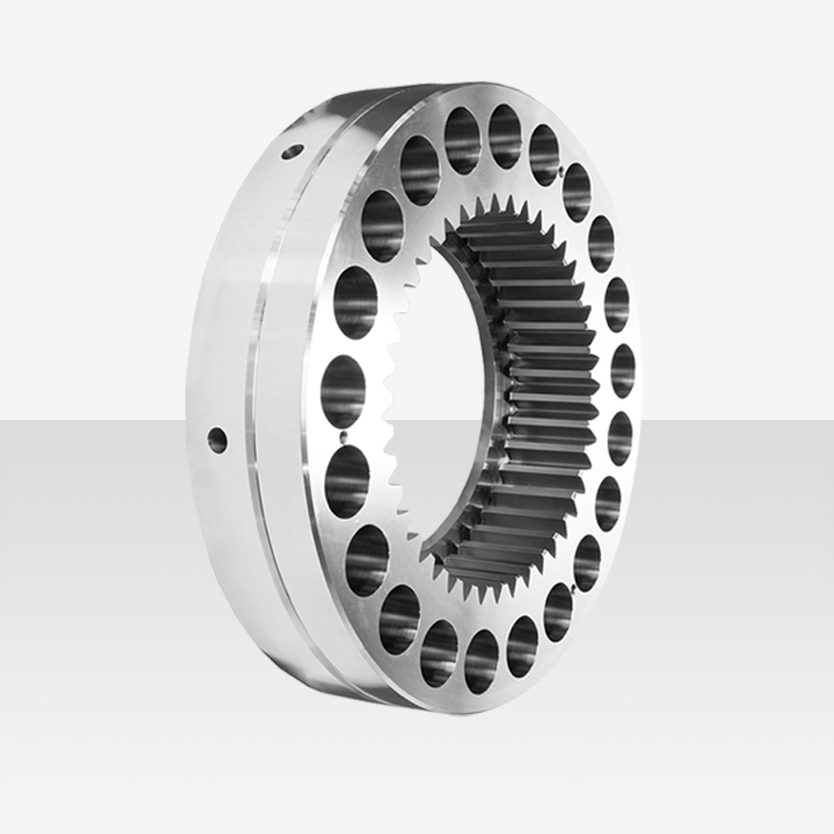

Innenverzahnung (Abwälzstoßen)
Lauf- und Kupplungsverzahnungen bis Ø 3.000 mm und Zahnbreite bis ca. 600 mm.

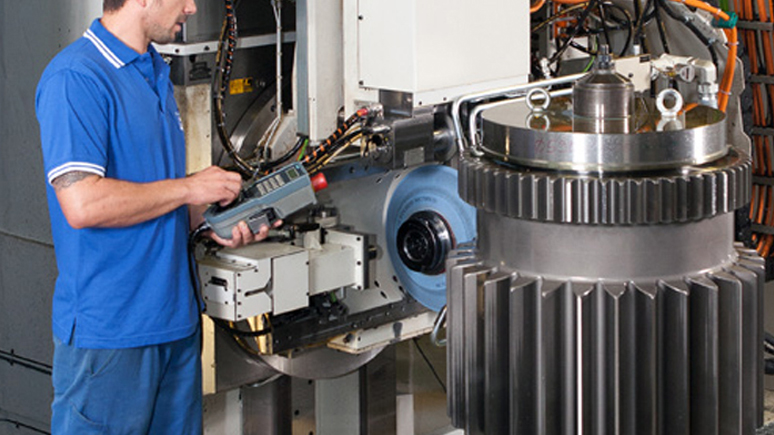

Verzahnungsschleifen
Profilschleifen schräg und gerade, Durchmesser bis 3.600 mm bzw. Innenverzahnungen bis 2.500 mm.

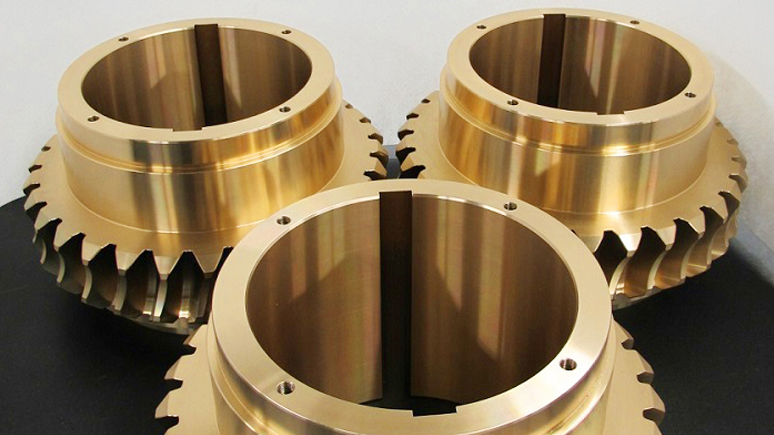

Nutstoßen
Einzel- und Mehrfachnuten in zylindrischen Bohrungen und Sacklochbohrungen mit Freidrehung.

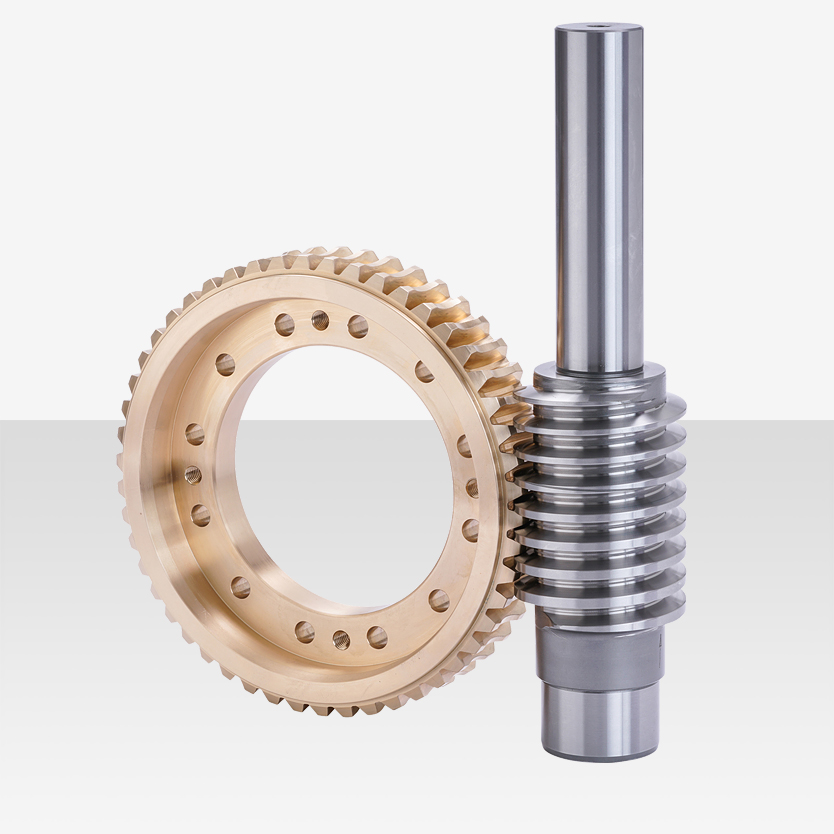

Schneckengetriebefertigung
Normal-, Duplex- und Globoidschnecken-Getriebe bis Schneckenrad-Ø 3.300 mm und Schneckendurchmesser ca. 500 mm.
Wärmebehandlung (Fremdpartner)
Verzahnungsteile inkl. Wärmebehandlung mit Prüfzertifikaten im Rahmen der Komplettfertigung.
Umstempelung nach DIN EN 10204
TÜV SÜD zugelassene Umstempelung von Erzeugnissen mit Abnahmeprüfzeugnis 3.1, Werksbescheinigung 2.1 oder Werkszeugnis 2.2.
Standorte
Bodelshausen
DEProduktion und Verwaltung (Hauptsitz)
- Stückgewicht / Größe
- Verzahnungsteile bis Ø 3.500 mm (Komplettfertigung)
- Werkstoffe
- Stahl/Edelstahl im Verzahnungsbereich (Werkstoffangaben nicht publiziert)
- Karusselldrehmaschinen
- Gleason Pfauter P4000 Wälzfräsmaschine
- Maschine zum Schleifen von Innenverzahnungen bis 2.500 mm
- Abwälzstoßmaschinen
- Bearbeitungszentrum
- Koordinatenmessmaschine (X/Y/Z 3.000 x 2.000 x 1.500 mm)
- Verzahnungsprüfzentrum (Modul 1–32, Zahnbreite bis 1.200 mm)
- Magnetische Rissprüfanlage

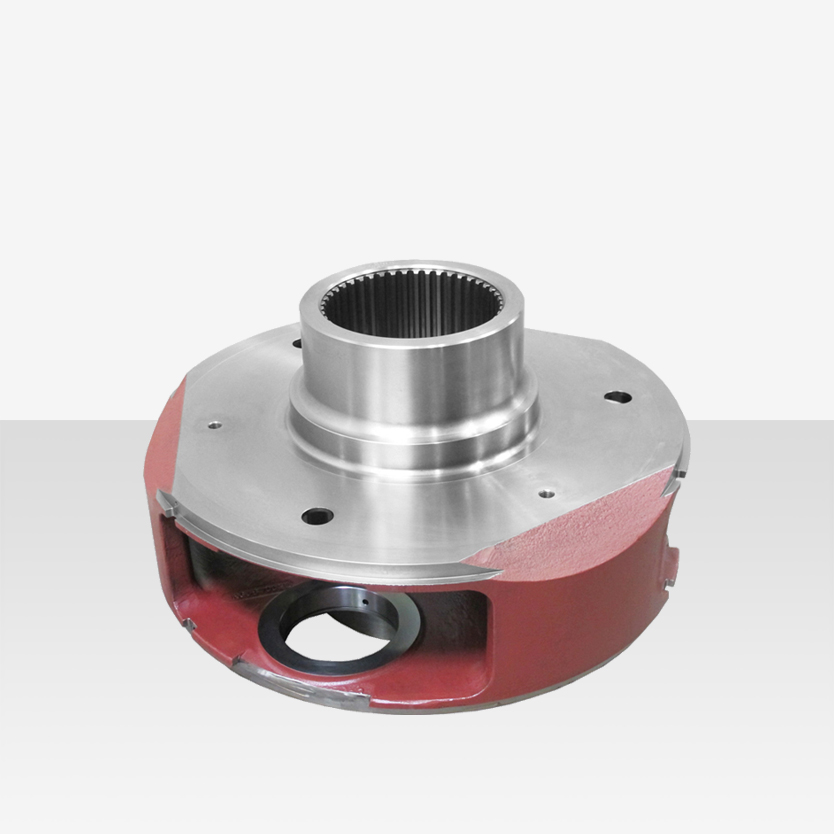

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Lohnverzahnen (jede Art von Verzahnung)Zerspanung | – | – | – | – | – |
| Aussenverzahnung (Abwälzfräsen) – Lauf-/Kupplungsverzahnungen, metrisch und DPZerspanung | – | Verzahnungslänge bis 5000 mm, × Durchmesser bis 3400 mm (Zahnrad) / × Zahnbreite bis 1400 mm | – | – | – |
| Innenverzahnung (Abwälzstoßen) – Lauf-/Kupplungsverzahnungen, metrisch und DPZerspanung | – | Durchmesser bis 3000 mm × Zahnbreite bis ca. 600 mm | – | – | – |
| Nutstoßen (Einzel- und Mehrfachnuten in zylindrischen Bohrungen und Sacklochbohrungen)Zerspanung | – | – | – | – | – |
| Verzahnungsschleifen (Profilschleifen schräg und gerade)Zerspanung | – | Durchmesser min/max 350/3600 mm × Zahnbreite bis 1300 mm | – | – | – |
| Schleifen von InnenverzahnungenZerspanung | – | Durchmesser bis 2500 mm | – | – | – |
| Komplettfertigung Verzahnungsteile inkl. Materialbeschaffung, mechanische Bearbeitung,Montage | – | Durchmesser bis 3500 mm | – | – | – |
| Ersatzteilfertigung / Reparaturen von Verzahnungsteilen (nach Vorgabe oder Muster, inkl.Montage | – | – | – | – | – |
| Fertigung von Schneckengetrieben (Normal-, Duplex-, Globoidschnecken-Getriebe, Sonderausführungen)Zerspanung | – | Schneckenraddurchmesser bis 3300 mm, | – | – | – |

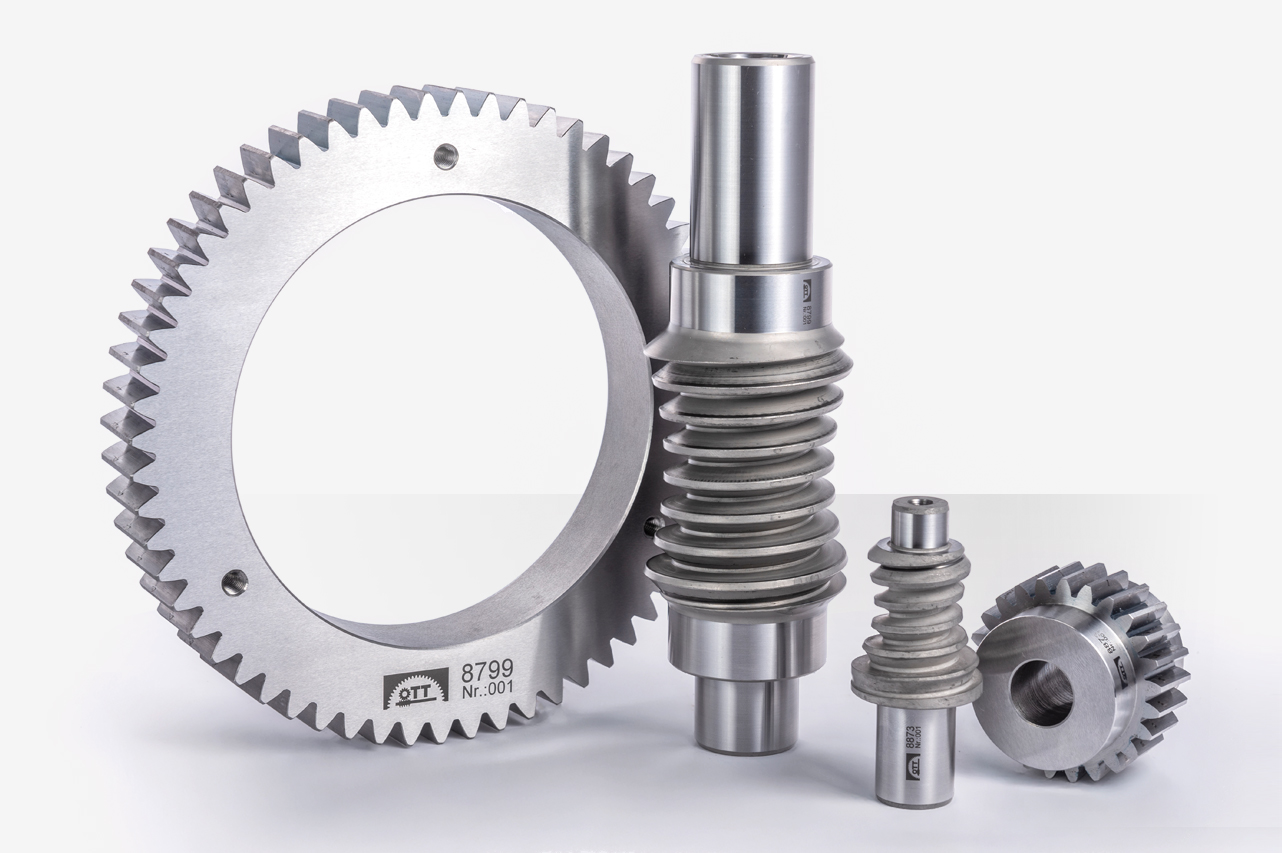

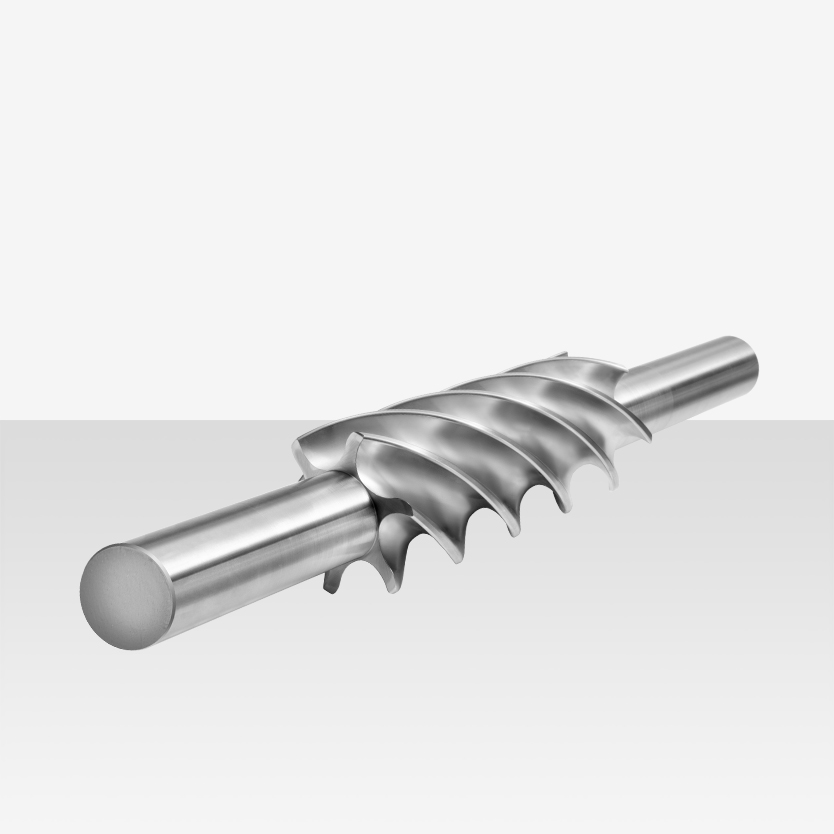

| Fertigung von Stirnrad-Globoidschnecken-GetriebenZerspanung | – | – | – | – | – |
| Fertigung von Rotoren (Schraubenkompressoren / Rotationsverdichter)Zerspanung | – | – | – | – | – |
| Verzahnungs- und Koordinatenmessen (vollklimatisierter Messraum, Prüfprotokoll)Prüfung | – | Messwege X/Y/Z 3.000 x 2.000 x 1.500 mm × Werkstückdurchmesser ohne Gegenhalter × Zahnbreite bis 1200 mm | – | – | – |
| Schleifbrandprüfung (Barkhausen-Rauschen) und Rissprüfung (magnetische Rissprüfanlage)Prüfung | – | – | – | – | – |
| Technische Beratung, KonstruktionEngineering | – | – | – | – | – |
| Montage von Zahnrädern und GetriebenMontage | – | – | – | – | – |
| Umstempelung von Erzeugnissen mit Abnahmeprüfzeugnis 3.1 / Werksbescheinigung 2.1 / WerkszeugnisPrüfung | – | – | – | – | – |
| Wärmebehandlung (mit Fremdpartnern, inkl. Prüfzertifikate)Wärmebehandlung | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Karusselldrehmaschine | – | – | Komplettfertigung bis Durchmesser 3.500 mm | 2020 | Bodelshausen |
| Wälzfräsmaschine | Gleason Pfauter P4000 | 1 | Bandbreite bis zu einem Durchmesser von 4000 mm | 2021 | Bodelshausen |
| Maschine zum Schleifen von Innenverzahnungen | – | 1 | bis 2.500 mm Durchmesser | 1999/2000 | Bodelshausen |
| Maschine zum Fräsen schrägverzahnter Innenräder mit Hartmetallwerkzeugen | – | 1 | – | 1999 | Bodelshausen |
| Großes Bearbeitungszentrum | – | – | – | 2014 | Bodelshausen |
| Große Karusselldrehmaschinen | – | – | – | 2014 | Bodelshausen |
| Große Drehmaschine | – | 1 | – | 2009 | Bodelshausen |
| Koordinatenmessmaschine | – | – | Messwege X/Y/Z 3.000 x 2.000 x 1.500 mm; Werkstückdurchmesser ohne Gegenhalter bis 3500 mm, mit | 2009 | Bodelshausen |
| Verzahnungsprüfzentrum | – | – | Modul min/max 1/32, Zahnbreite bis 1200 mm | – | Bodelshausen |
| Magnetische Rissprüfanlage | – | – | – | – | Bodelshausen |
Zusatzleistungen
Referenzkunden
Qualität
In vollklimatisierten Messräumen wird die Qualität durchgängig mittels Verzahnungs- und Koordinatenmessen geprüft; auf Kundenwunsch werden Verzahnungen mit Prüfprotokoll ausgeliefert. Zusätzlich werden Schleifbrandprüfung (Barkhausen-Rauschen) und Rissprüfung mit magnetischer Rissprüfanlage durchgeführt; die Umstempelung von Erzeugnissen erfolgt nach DIN EN 10204 mit TÜV SÜD-Bescheinigung.
| Nachweis | Bodelshausen |
|---|---|
| ISO 9001 | |
| ISO 14001 | |
| ISO 50001 | |
| Sonstiges |
