Fertigung von Carbon-Bauteilen (CFK) in Serie und als Prototyp – von Konstruktion über Autoklav bis Lackierung.
ZCK-Zuschnittcenter u. Faserverbundtechnik GmbH & Co. KG
KulmbachNeu auf Amplifa
Über uns
Die ZCK-Zuschnittcenter u. Faserverbundtechnik GmbH & Co. KG aus Kulmbach fertigt Bauteile aus Kohlenfaser-Verbundwerkstoff (CFK) für Branchen wie Motorsport, Automotive, Orthopädie, Aerospace sowie für technische und Design-Bauteile. Die Leistungspalette umfasst den kompletten Prozess: 3D-Scannen, Konstruktion, CNC-Fräsen von Urmodellen und Direktwerkzeugen aus Uriol oder Aluminium, Fertigung von CFK-Werkzeugen aus Prepreg, Gewebe-Zuschnitt auf einer Cutter-Anlage, Laminieren mit CFK-Prepreg, Aushärtung im Autoklaven, Lackieren sowie Trimming & Fitting. Es stehen zwei Autoklaven zur Verfügung – „Big Red" mit 2,4 m Durchmesser und 4 m Länge sowie eine kleinere Anlage mit 1,2 m Durchmesser und 2 m Länge; Aushärtung erfolgt bei bis zu 7 bar und 140 °C. Mit den selbst gefertigten CFK-Werkzeugen sind rund 100 Bauteile reproduzierbar. Das Unternehmen fertigt sowohl Prototypen als auch Serienteile und ist im Handelsregister des Amtsgerichts Bayreuth (HRA 3305) eingetragen; daneben firmiert die ZCK-Faserverbund GmbH (HRB 8076, AG Bayreuth).
- Standort
- Kulmbach
- Verfahren
- 3D Scannen, Konstruieren (3D Bauteil Konstruktion), CNC Fräsen (Urmodell/Direktwerkzeug aus Uriol oder Aluminium), Fertigung CFK Werkzeuge (Laminieren von CFK-Prepreg auf Urmodell, Aushärtung im Autoklaven), Zuschnitt (Gewebezuschnitt auf Cutter anhand Schnittdatei), Laminieren mit CFK-Prepreg, Lackieren (Carbon-Lackierung), Trimming & Fitting (Beschneiden, Bohrungen, Verklebungen)
- Werkstoffe
- Carbon / Kohlenfaser-Verbundwerkstoff (CFK), CFK-Prepreg, Uriol (Modellbaureenharz), Aluminium, Carbon / Kohlenfaser-Verbundwerkstoff
- Gegründet
- 2003
- Mitarbeiter
- 1
- Branchen
- Motorsport, Automotive, Orthopädie, Aerospace, Technische Bauteile, Design-Bauteile
- 01
3D-Scannen
- 02
Konstruktion
- 03
CNC-Fräsen (Urmodell/Direktwerkzeug)
- 04
Fertigung CFK-Werkzeuge
- 05
Gewebezuschnitt
- 06
Laminieren
- 07
Autoklav-Aushärtung
- 08
Trimming & Fitting
- 09
Lackieren
Werkstoffe & Verfahren
Carbon / Kohlenfaser-Verbundwerkstoff
Hauptwerkstoff des Unternehmens: hohe Festigkeit, geringes Gewicht und ansprechende Oberflächen für Motorsport, Automotive, Orthopädie und Aerospace.
CFK-Prepreg
Einsatz beim Laminieren von Bauteilen und CFK-Werkzeugen mit nachfolgender Autoklav-Aushärtung.
Uriol (Modellbaureenharz)
Material für CNC-gefräste Urmodelle zur Werkzeug- und Bauteilfertigung.
Aluminium
Werkstoff für CNC-gefräste Direktwerkzeuge.
Standorte
Kulmbach
DEProduktions-/Firmensitz
- Werkstoffe
- CFK, CFK-Prepreg, Uriol, Aluminium
- 3D-Scanner
- CNC-Fräse
- Cutter (Gewebezuschnitt)
- Autoklav "Big Red" (Ø 2,4 m × 4 m)
- Autoklav (Ø 1,2 m × 2 m)
Bauteile

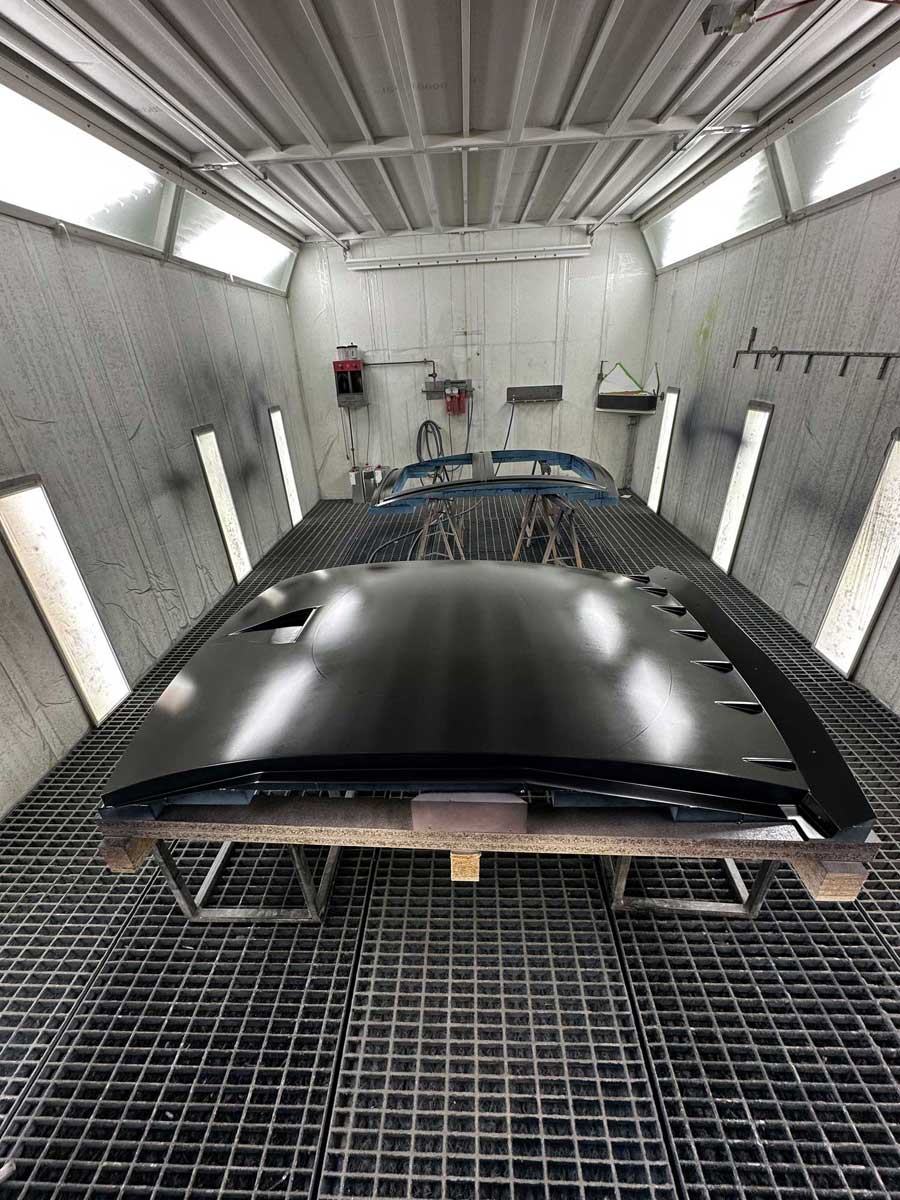

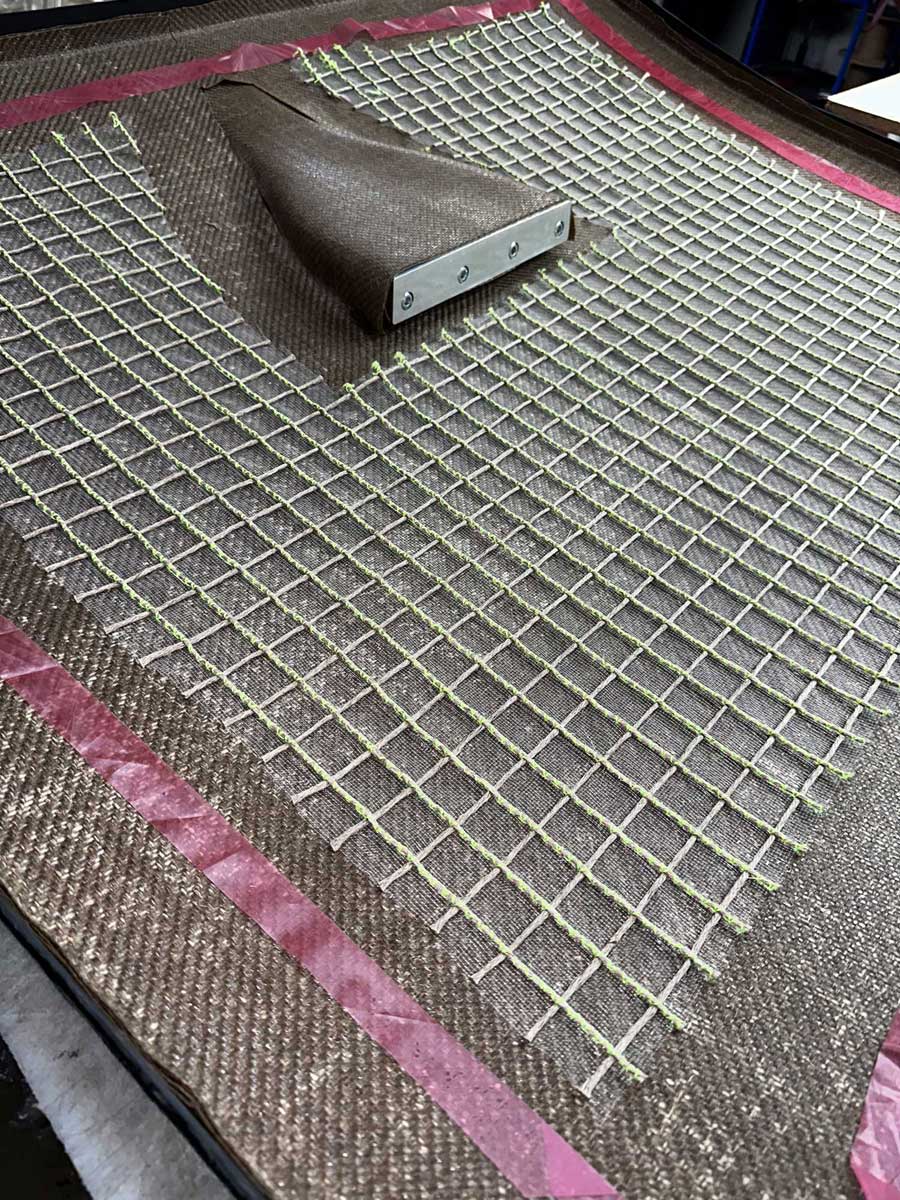

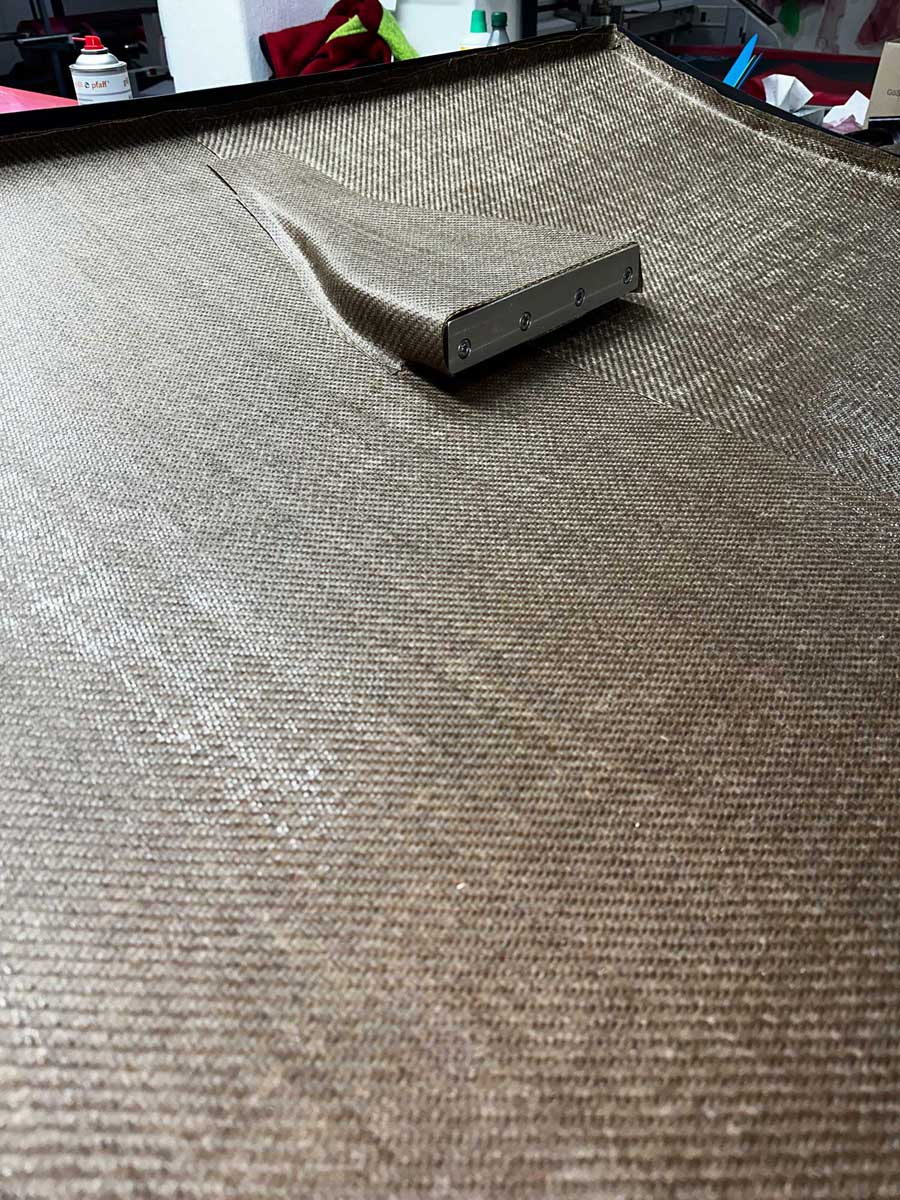

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 3D ScannenEngineering | – | – | – | – | – |
| Konstruieren (3D Bauteil Konstruktion)Engineering | – | – | – | – | – |
| CNC Fräsen (Urmodell/Direktwerkzeug aus Uriol oder Aluminium)Zerspanung | – | – | – | – | Uriol, Aluminium |
| Fertigung CFK Werkzeuge (Laminieren von CFK-Prepreg auf Urmodell, Aushärtung im Autoklaven)Kunststoff | – | – | – | – | CFK-Prepreg |
| Zuschnitt (Gewebezuschnitt auf Cutter anhand Schnittdatei)Kunststoff | – | – | – | – | Carbon-Gewebe |
| Laminieren mit CFK-PrepregKunststoff | – | – | – | – | CFK-Prepreg, Carbon |
| Lackieren (Carbon-Lackierung)Oberfläche | – | – | – | – | Carbon |
| Trimming & Fitting (Beschneiden, Bohrungen, Verklebungen)Montage | – | – | – | – | Carbon |
| Autoclavaushärtung (Vakuumsack, bis 0,97 Bar Vakuum, bis 7 Bar Druck, bis 140 Grad)Kunststoff | – | – | – | – | CFK-Prepreg, Carbon |
| Serienfertigung und Prototypenbau von Faserverbund-Bauteilen (u. a. Motorsport, Automotive)Kunststoff | – | – | – | – | Carbon |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3D-Scanner | – | 1 | – | – | Kulmbach |
| CNC-Fräse | – | – | – | – | Kulmbach |
| Cutter (Zuschnittmaschine für Gewebe) | – | 1 | – | – | Kulmbach |
| Autoklav "Big Red" | – | 1 | 2,4 m Durchmesser, 4 m Länge | – | Kulmbach |
| Autoklav (kleiner) | – | 1 | 1,2 m Durchmesser, 2 m Länge | – | Kulmbach |
Zusatzleistungen
Historie
- 2003
Registrierung der ZCK-Zuschnittcenter GmbH & Co. KG (Eintragung 15.07.2003), AG Bayreuth
- 2003
24.09. Änderung Firmierung: ZCK-Zuschnittcenter GmbH & Co. KG
- 2005
08.02. Kommanditistenwechsel (R.H. Eintritt, B.J. Austritt, A.D. Änderung)
- 2006
31.05./10.07. Eintritt Komplementärin und Änderung der Firma in ZCK-Zuschnittcenter u. Faserverbundtechnik GmbH & Co. KG
- 2010
23.07. Adressänderung
- 2020
22.07. Adressänderung
