Fertigt Pressautomation: Walzenvorschübe, Zangen- und Linearvorschübe, Steuerungen und Peripherie für Stanz- und Umformbetriebe.
Zehnder & Sommer International GmbH
Burgdorf (CH) · Witten (DE) · Raum Stuttgart (DE)Neu auf Amplifa
Über Zehnder & Sommer
Zehnder & Sommer ist ein Schweizer Hersteller von Pressautomation mit Sitz in Burgdorf. Das Unternehmen fertigt Walzenvorschübe (Servo-Rollfeeds), elektrische und pneumatische Zangen- und Linearvorschübe, Transfersysteme, Vorschubsteuerungen sowie Peripheriegeräte wie Abwickelhaspeln, Bandöler, Bandreiniger, Scheren und Abfallhacker. Daneben entsteht Werkzeug- und Coilhandling, darunter Werkzeugwechselwagen mit Tragfähigkeiten bis 70 Tonnen, sowie kundenspezifische Anlagen wie Stanzpakettierlinien für Elektrobleche. Die Vorschübe erreichen Präzisionen besser als 0,02 mm und Geschwindigkeiten bis 400 m/min beziehungsweise über 1500 Hübe pro Minute mit dem Colibri-Zwischenlüftsystem. Die Technik wird in Branchen wie Automotive, Elektro- und Elektronikindustrie, Verpackung, Haushaltsgeräten, Kosmetik, Medizinaltechnik, Aerosolindustrie sowie der Rotor- und Stator-Lamination eingesetzt. Zum Angebot gehören Serviceleistungen wie Retrofit, Revisionen, Schulungen, Schwingungsmessungen, Sicherheitsprüfungen und Vermietung von Vorschubsystemen; im Testlabor in Burgdorf werden kundenseitige Materialien getestet.
- Standort
- Burgdorf, Schweiz
- Verfahren
- Walzenvorschübe (Servo-Rollfeeds), Elektrische Linear-/Zangenvorschübe, Pneumatische Zangenvorschübe, Mehrachsen- und Transfersysteme (Linearmotoren), Pneumatische/Hydraulische/Servo-elektrische Scheren und Abfallhacker, Bandöler / Schmierung (Filzwalzen), Bandreinigung (Material Cleaner), Abwickelhaspel und Richten (Decoiler und Straightener)
- Werkstoffe
- Stahlblech (geschliffene Stahlwalzen führen Stahlblech), Elektroblech (Rotor/Stator-Lamination), Folien und instabile Materialien, Draht und Kabel, Stahlblech / Bandmaterial, Elektroblech (Rotor-/Stator-Lamination), Walzenbeschichtungen Gummi/Kunststoff
- Zertifikate
- Prozessüberwachung mit integrierten Sensoren und Echtzeit-Steuerung, Sicherheitsfunktionen STO / SLS (Kategorie 4), ISO 9001
- Gegründet
- 1989
- Branchen
- Automotive, Elektro/Elektronik/Kontakttechnik, Verpackungen, Haushaltsgeräte (White Goods), Aerosol-/Dosenindustrie, Rüstung/Defense
- 01
Engineering und kundenspezifische Anlagenentwicklung
- 02
Fertigung von Vorschubmechanik (Walzen, Zangen, Linearachsen)
- 03
Elektrik: Steuerungen und integrierte Motorelektronik
- 04
Materialtest im Testlabor in Burgdorf
- 05
Montage und Inbetriebnahme
- 06
Service: Retrofit, Revisionen, Ersatzteile, Fernwartung, Schulungen, Vermietung
Verfahren und Werkstoffe
Stahlblech / Bandmaterial
Wird mit geschliffenen Stahlwalzen geführt; Vorschubgeschwindigkeiten bis 400 m/min.
Elektroblech (Rotor-/Stator-Lamination)
Verarbeitung in Highspeed-Stanzpakettierlinien mit der Steuerung ZS SM.
Folien und instabile Materialien
Wird mit beidseitig einstellbarem Anpressdruck und Spezialführungen präzise geführt.
Draht und Kabel
Wird über profilierte Rollen und Zangenvorschübe mit Zusatzklemmen zugeführt.
Walzenbeschichtungen Gummi/Kunststoff
Optionale Walzenbezüge für empfindliche Materialien.
Standorte
Burgdorf
CHHauptsitz seit Herbst 2015 mit Testlabor
- Werkstoffe
- Stahlblech, Elektroblech, Folien, Draht
- Testlabor mit Walzenvorschüben (Performance, Kompakt, IC)
- Zangen- und Linearvorschübe
- Scheren/Abfallhacker für Materialtests
Witten
DEDeutsche Tochtergesellschaft (ab 2018)
Raum Stuttgart
DENiederlassung Zehnder & Sommer DE Süd (ab 2018)
Bauteile und Systeme
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Walzenvorschübe (Servo-Rollfeeds)Umformung | Vorschub-Genauigkeit besser als 0,02 mm | – | – | – | Stahlblech, Bandmaterial diverser Werkstoffe |
| Elektrische Linear-/ZangenvorschübeUmformung | ±0,01 mm (Standard/erweitert), ±0,02 mm (Kompakt C) | Materialbreiten bis 80 mm | – | – | Draht, Schmalband |
| Pneumatische ZangenvorschübeUmformung | – | – | – | – | – |
| Mehrachsen- und Transfersysteme (Linearmotoren)Umformung | – | – | – | – | – |
| Pneumatische/Hydraulische/Servo-elektrische Scheren und AbfallhackerZerspanung | – | – | – | – | Bandmaterial |
| Bandöler / Schmierung (Filzwalzen)Oberfläche | – | Bandbreite bis 800 mm | – | – | Bandmaterial |
| Bandreinigung (Material Cleaner)Oberfläche | – | – | – | – | Bandmaterial |
| Abwickelhaspel und Richten (Decoiler und Straightener)Umformung | – | – | – | – | Bandmaterial |

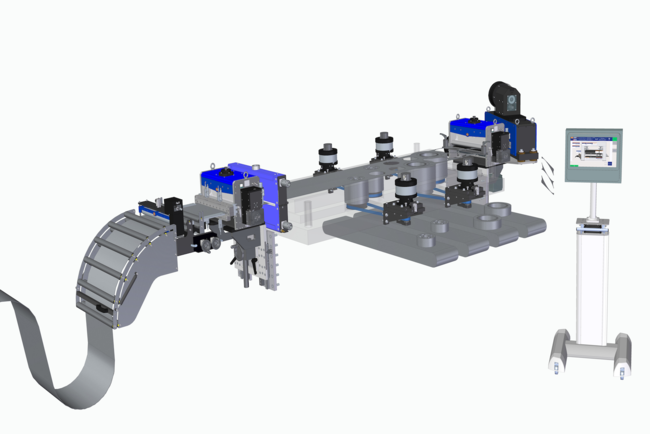

| Lamination Lines (Elektroblech-Stanzpakettierlinien)Umformung | – | – | – | – | Elektroblech |
| Werkzeug- und Coilhandhabung (Werkzeugwechselwagen, Adapter, Coilwender)Montage | – | – | bis 70 Tonnen (WG Gigant) | – | – |
| Testen von Materialien / Vorschub-Auswahl im TestlaborPrüfung | – | – | – | – | – |
| Service: Retrofit, Revisionen, Reparaturen, Schulungen, Schwingungsmessungen, SicherheitsprüfungenEngineering | – | – | – | – | – |
| Kundenspezifische Anlagen (Verpackungssysteme, Verschweissanlage, Ablänganlagen)Engineering | – | – | – | – | – |
41 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Highspeed Präzisions-Walzenvorschub | Zehnder & Sommer EV XM 160/240/320/480/640 | – | – | – | Burgdorf (Schweiz) |
| Grosser Präzisions-Walzenvorschub | Zehnder & Sommer EV XG 240/320/480/640 | – | – | – | Burgdorf (Schweiz) |

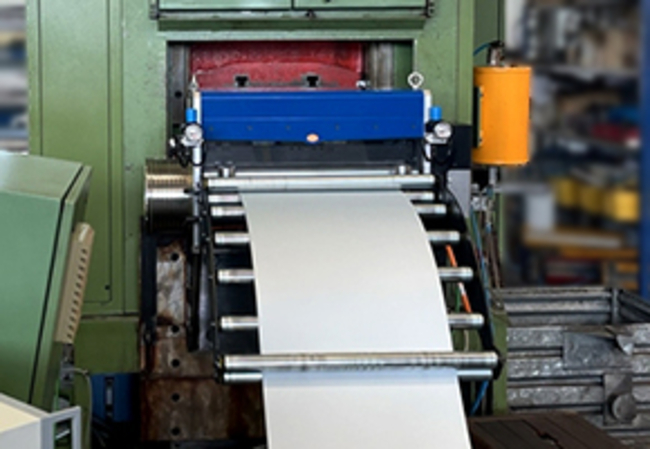

| Grosser Präzisions-Walzenvorschub für Dünnbleche | Zehnder & Sommer EV XF 480/640/800/1000/.../1600 | – | Bandbreite bis 480-1600 mm; Banddicke 0,1-4,0 mm empfohlen, max. 14 mm Durchlass; bis 380 m/min | – | Burgdorf (Schweiz) |
| Präzisions-Walzenvorschub (Torquemotor) | Zehnder & Sommer EV 112/122/132 TM | – | – | – | Burgdorf (Schweiz) |
| Mini Servo-Walzenvorschub | Zehnder & Sommer EVM 020/040 (SE, IC) | – | – | – | Burgdorf (Schweiz) |

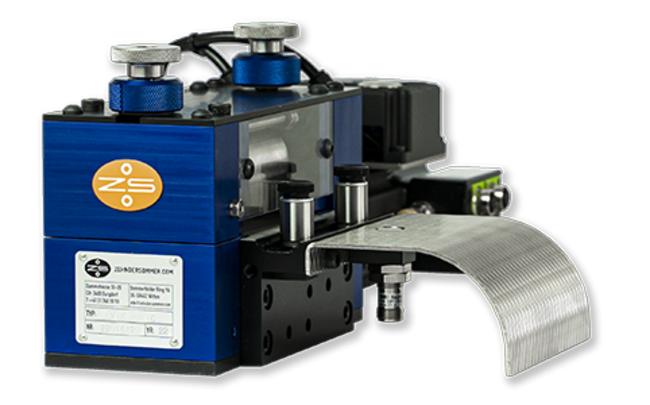

| Kompakt-Walzenvorschub | Zehnder & Sommer EV DR (EVD DG) | – | – | – | Burgdorf (Schweiz) |
| Einseitiger Highspeed-Walzenvorschub (R-Serie) | Zehnder & Sommer EV RX 040/080/160/240/320 | – | – | – | Burgdorf (Schweiz) |
| ECO-Walzenvorschub (R-Serie) | Zehnder & Sommer EV RE 040/080/160 | – | – | – | Burgdorf (Schweiz) |
| Kleiner Breitbandvorschub | Zehnder & Sommer EV RF 240/320 | – | – | – | Burgdorf (Schweiz) |
| Breiter Servo-Walzenvorschub | Zehnder & Sommer EVF 520/720 | – | – | – | Burgdorf (Schweiz) |
| Kleiner Highspeed-Walzenvorschub (Torque) | Zehnder & Sommer EV TK 12/22 | – | – | – | Burgdorf (Schweiz) |

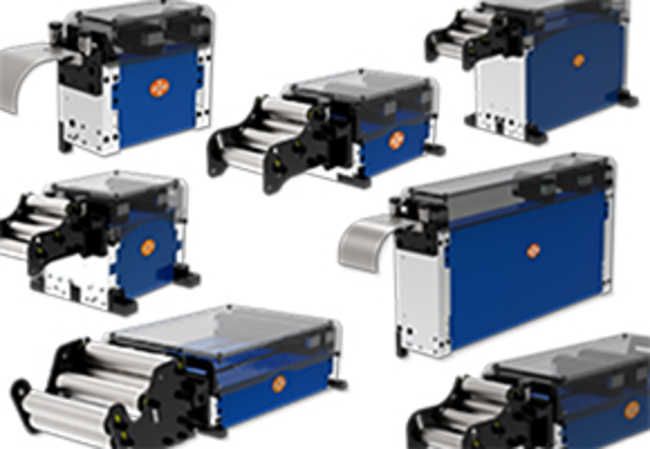

| Elektrischer Linearvorschub liegend (klassisch) | Zehnder & Sommer EZL 100-080/100-072 | – | – | – | Burgdorf (Schweiz) |
| Kleiner linear-elektrischer Zangenvorschub liegend | Zehnder & Sommer EZ KL-C 80 / EZ KL-06 80 / EZ KL-14 80 | – | Materialbreite bis 80 mm; Stärke 0,05-1,0 mm; Vorschublängen 50/60/140 mm | – | Burgdorf (Schweiz) |
| Mittlerer linear-elektrischer Zangenvorschub liegend | Zehnder & Sommer EZ ML 160/240 (EZ MLC 160) | – | – | – | Burgdorf (Schweiz) |
| Vertikale elektrische Zangenvorschübe | Zehnder & Sommer EZ KV / EZ MV | – | – | – | Burgdorf (Schweiz) |
| Elektrische Doppel-Linearvorschübe (Tandem) | Zehnder & Sommer EZ KT 080 / EZ MT 160/240 | – | – | – | Burgdorf (Schweiz) |
| Highspeed Doppel-Zangenvorschub | Zehnder & Sommer EZ MX 080/160 | – | – | NEU | Burgdorf (Schweiz) |
| Langer Linear-Zangenvorschub | Zehnder & Sommer EO KV-34 80 (EO KV/KL/ML/MV) | – | – | NEU | Burgdorf (Schweiz) |
| Pneumatischer Zangenvorschub klein | Zehnder & Sommer (Sawab) J 380 | – | – | – | Burgdorf (Schweiz) |
| Pneumatischer Zangenvorschub mittel | Zehnder & Sommer (Sawab) J 341 | – | – | – | Burgdorf (Schweiz) |
| Transfersystem (2-Achsen) | Zehnder & Sommer 2x2 EO KL-24 G / 2x3 EO KV / 2x2 EO MV / 2x3 EO ML | – | – | 2023 | Burgdorf (Schweiz) |
| Pneumatische Zweisäulen-Trennschere / Abfallhacker | Zehnder & Sommer TS MP | – | – | – | Burgdorf (Schweiz) |
| Pneumatische Viersäulen-Schere | Zehnder & Sommer TS QP | – | – | – | Burgdorf (Schweiz) |
| Elektrische Viersäulen-Schere und Abfallhacker | Zehnder & Sommer TS QE | – | – | – | Burgdorf (Schweiz) |
| Kleiner Abfallhacker | Zehnder & Sommer TS KP | – | – | – | Burgdorf (Schweiz) |
| Walzen-Bandöler (Filzwalzen) | Zehnder & Sommer BO WF 32 / BO WF 60 (020-800) | – | – | – | Burgdorf (Schweiz) |
| Bandreiniger (Material Cleaner) | Zehnder & Sommer BR WP 160/320, BR WA 160/320 | – | Bandbreite 160/320 mm | – | Burgdorf (Schweiz) |
| Restbandverarbeitung | Zehnder & Sommer COILMASTER | – | – | – | Burgdorf (Schweiz) |
| Zwischenlüftsystem (Pilot Release) | Zehnder & Sommer COLIBRI | – | bis über 2000 bzw. >1500 Hübe/min | 2018 | Burgdorf (Schweiz) |
| Vorschub-Steuerung (Schaltschrank-Kassette) | Zehnder & Sommer ZS FK 20 / ZS FD 12/15/50/75 | – | – | – | Burgdorf (Schweiz) |
| Moderne Vorschub-Steuerung mit Schaltschrank | Zehnder & Sommer ZS CX 100/150/300/470 | – | – | – | Burgdorf (Schweiz) |
| Vorschub-Steuerung in Tischgehäuse | Zehnder & Sommer ZS ZF1 | – | – | – | Burgdorf (Schweiz) |
| Integrierte Steuerung (Motor mit integriertem Regler) | Zehnder & Sommer ZS IC 173/232/232T/340/341/342/343 | – | Spannung 24-80 Vdc; Drehmoment halten 0,56-10,0 Nm | – | Burgdorf (Schweiz) |
| Stanzpaketiersteuerung für Elektrobleche | Zehnder & Sommer ZS SM | – | – | – | Burgdorf (Schweiz) |
| Werkzeugwechsel-Adapter für Gabelstapler | Zehnder & Sommer (AGAB) WG 1000/2000/3000/4000 | – | Traglasten bis 1000-4000 kg | – | Burgdorf (Schweiz) |
| Werkzeugwechselwagen (Flurförderfahrzeug) | Zehnder & Sommer (AGAB) WG Master M2-M4 / WG Mobile M5-M12 / WG Mobile XL M16-M30 / WG Gigant T25-T70 | – | Tragfähigkeit 2000 kg bis 70 Tonnen; Batterie 24V/375Ah bis 80V/1000Ah | – | Burgdorf (Schweiz) |
| Anbauwinkel / Montagewinkel / Anbauplatten | Zehnder & Sommer APK / AWK / AWM / AWG / AWX / AQ / AS | – | Verstellbarer Hub 54-150 mm; Belastung max. 200-1000 kg | – | Burgdorf (Schweiz) |
| Rollenkörbe und Einlaufbleche (Materialführung) | Zehnder & Sommer AK D / AK R / AK X / AB D / AB M / AB F | – | Walzen 20-40 mm Durchmesser; Rollenkorblängen bis ca. 60 cm | – | Burgdorf (Schweiz) |
| Zick-Zack Y-Achsen-System | Zehnder & Sommer Zick-Zack | – | – | – | Burgdorf (Schweiz) |
| Ablänganlage (Cut to Length) | Zehnder & Sommer | – | – | – | Burgdorf (Schweiz) |
| Coilwender und Coiltransport | Zehnder & Sommer | – | – | – | Burgdorf (Schweiz) |
Zusatzleistungen
Qualität
Die Vorschubbewegung wird durch direkt integrierte Sensoren und moderne Steuerungen mit Echtzeit-Aufzeichnung kontinuierlich überwacht; die Vorschubgenauigkeit liegt bei besser als 0,02 mm. Für Sicherheitsanforderungen werden zertifizierte Sicherheitsfunktionen (STO, SLS bis Kategorie 4) sowie wiederkehrende Sicherheitsprüfungen angeboten.
| Nachweis | Burgdorf |
|---|---|
| Prozessüberwachung mit integrierten Sensoren und Echtzeit-Steuerung | |
| Sicherheitsfunktionen STO / SLS (Kategorie 4) | |
| ISO 9001 |
Historie
- 1989
Gründung von Zehnder & Sommer durch Andreas Zehnder und Friedhelm Sommer in Schmitten; anfänglich Vertrieb von Sawab-Vorschüben.
- 1995
Umzug nach Bösingen; ab Ende der 1990er Niederlassung im Ruhrgebiet für den Vertrieb in Deutschland.
- 2000
Tod von Andreas Zehnder; Umwandlung des Einzelunternehmens in eine Aktiengesellschaft (Sommer, Kammermann).
- 2009
Übernahme durch die Beteiligungsgesellschaft AB Tell; Fusion zur neuen Zehnder & Sommer AG.
- 2013
Erich Lohner übernimmt die Aktien von der AB Tell und beginnt die Restrukturierung.
- 2015
Umzug des Hauptsitzes nach Burgdorf.
- 2017
Rekapitalisierung und Lancierung des Neuaufbaus.
- 2018
Fokus auf Innovation und Markterweiterung: Aufbau der Niederlassung im Raum Stuttgart neben der Tochtergesellschaft in Witten; Einführung des Colibri-Hochgeschwindigkeits-Zwischenlüftsystems (über 2000 Hübe/min).
- 2019
Einführung des EV XG Walzenvorschubs.
- 2021
Einführung der EV R-Serie.
- 2026
Die Zehnder & Sommer International GmbH übernimmt mit sofortiger Wirkung alle Operationen der Zehnder & Sommer AG (nach Insolvenz).
