Hersteller industrieller Manipulatoren, Hubachsen und Hebehilfen für Lasten bis 1.200 kg – Made in Germany.
Zeilhofer Handhabungstechnik GmbH & Co. KG
83607 Holzkirchen, Konrad-Zuse-Straße 7Neu auf Amplifa
Handhabungstechnik aus Holzkirchen – seit 1999
Zeilhofer Handhabungstechnik GmbH & Co. KG (Zeilhofer HHT) ist ein deutscher Hersteller industrieller Handhabungstechnik mit Sitz in Holzkirchen südlich von München. Seit 1999 entwickelt, konstruiert und fertigt das familiengeführte Unternehmen Manipulatoren, Hebehilfen und Hubachsen für Lasten bis 1.200 kg, darunter die pendelfreie Hubachse ZH90 aus stranggepressten, patentierten Aluminium-Profilen, der Gelenkarm-Manipulator in sechs Baugrößen bis 800 kg, die Seil-Manipulatoren Acer und ZH70, der akkubetriebene mobile Hebelift ZH sowie das Dreh- und Antriebsmodul ZH3 mit 250 Nm Nenndrehmoment. Jedes System wird individuell auf Last, Prozess und Arbeitsplatz ausgelegt und lässt sich mit Greif-, Saug-, Magnet- oder Sondervorrichtungen sowie Balancier-, Sicherheits- oder Automatiksteuerung zur schlüsselfertigen Komplettlösung ausbauen – inklusive Stahlbau, Schienensysteme, Montage, Wartung und UVV-Prüfung nach DGUV Vorschrift 54. Die Handhabungssysteme kommen in über 50 Ländern und 18 Branchen zum Einsatz, hauptsächlich in Automotive, E-Mobility, Logistik und Sondermaschinenbau. Angetrieben wird pneumatisch, elektropneumatisch oder elektrisch. Zertifiziert nach ISO 9001 und TISAX Level 2 mit Prototypenschutz, Mitglied im VDMA.
- Standort
- Holzkirchen
- Verfahren
- Hubachse ZH90 (lineare pneumatische/elektropneumatische/elektrische Hubachse mit starre, Gelenkarm-Manipulator (boden-/deckenstationär oder verfahrbar, pendelfreie Lastführung), Hubachse ZH90 Flex-Arm (Kombination Hubachse + Gelenkarm, optional 48-Volt-Akku), Mobiler Hebelift ZH (akkubetriebener Bodenwagen, 48-Volt-Lithium-Ionen-Akku, Omniwheel-Fahrwerke), Seil-Manipulator Acer (Doppelseil, pneumatisch gewichtsausgeglichen, stationär oder an Laufschienen), Seil-Manipulator ZH70 (kompakter Seil-Manipulator, schienengebunden), Seil-Manipulator Acer 55, Gelenkarm-Manipulator 80
- Werkstoffe
- Aluminium (stranggepresste Profile, patentierte Aluminium-Profile), Stahl (Stahlbau für Schienensysteme), Drahtseile (Doppelseil für Seil-Manipulatoren), Aluminium (stranggepresste, patentierte Profile), Stahl, Drahtseile (Doppelseil), 48-Volt-Lithium-Ionen-Akku
- Zertifikate
- DIN EN ISO 9001:2015, TISAX Level 2 (Prototypenschutz), CE / Maschinenrichtlinie 2006/42/EG, ISO 9001 (DIN EN ISO 9001:2015, TÜV SÜD)
- Gegründet
- 1999
- 01
Beratung und Bedarfsanalyse
- 02
Konstruktion und Engineering (Greifer, Vorrichtung, Steuerung)
- 03
Stahlbau und Schienensysteme
- 04
Fertigung der Handhabungssysteme in Holzkirchen
- 05
Montage und Inbetriebnahme vor Ort
- 06
Wartung und UVV-Prüfung nach DGUV Vorschrift 54
Werkstoffe und Antriebskonzepte
Aluminium (stranggepresste, patentierte Profile)
Leichte, hochbelastbare Profile für Hubachse ZH90, Hebelift ZH und Seil-Manipulatoren.
Stahl
Werkstoff für Stahlbau und Schienensysteme der Komplettlösungen.
Drahtseile (Doppelseil)
Lastführung der Seil-Manipulatoren Acer und ZH70 mit pneumatischem Gewichtsausgleich.
48-Volt-Lithium-Ionen-Akku
Energieversorgung des mobilen Hebelift ZH ohne Druckluftanschluss, Wechsel in unter 30 Sekunden.
Standort Holzkirchen
Holzkirchen
DEHauptsitz: Verwaltung, Produktion und Showroom (Konrad-Zuse-Straße 7)
- Werkstoffe
- Aluminium, Stahl
- Hubachse ZH90 (ZH90)

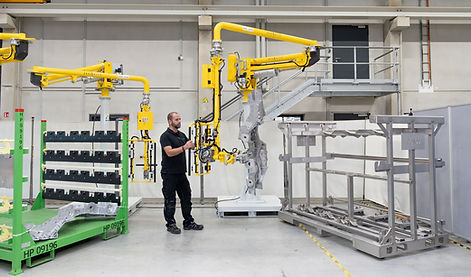

- Gelenkarm-Manipulator (80–800 kg)

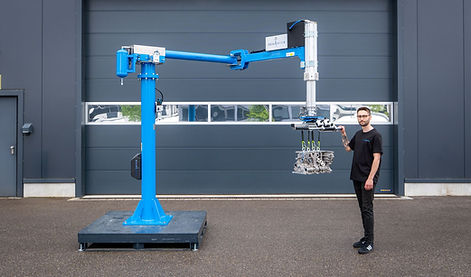

- Hubachse ZH90 Flex-Arm

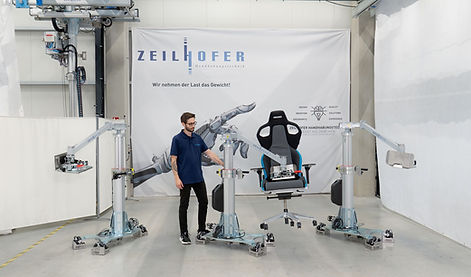

- Mobiler Hebelift ZH

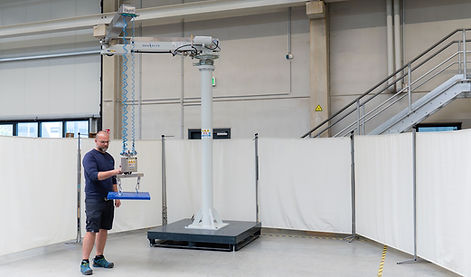

- Seil-Manipulator Acer 150/55
- Seil-Manipulator ZH70
- Manipulator Ferax
- Mehrachsmodul ZH3
Handhabungssysteme und Baureihen

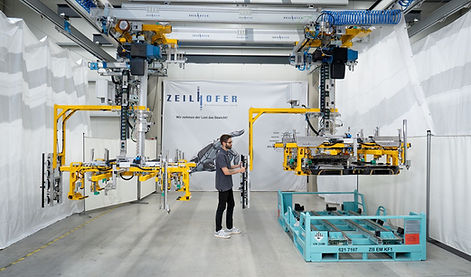

Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Hubachse ZH90 (lineare pneumatische/elektropneumatische/elektrische Hubachse mit starreMontage | – | – | 1.200 kg | – | Aluminium |
| Gelenkarm-Manipulator (boden-/deckenstationär oder verfahrbar, pendelfreie Lastführung)Montage | – | Arbeitsradius bis 4,5 m | 800 kg | – | Aluminium |
| Hubachse ZH90 Flex-Arm (Kombination Hubachse + Gelenkarm, optional 48-Volt-Akku)Montage | – | 4.000 mm Arbeitsradius | 200 kg | – | – |
| Mobiler Hebelift ZH (akkubetriebener Bodenwagen, 48-Volt-Lithium-Ionen-Akku, Omniwheel-Fahrwerke)Montage | – | – | 100 kg | – | – |
| Seil-Manipulator Acer (Doppelseil, pneumatisch gewichtsausgeglichen, stationär oder an Laufschienen)Montage | – | Arbeitsradius bis 4 m | 150 kg | – | – |
| Seil-Manipulator ZH70 (kompakter Seil-Manipulator, schienengebunden)Montage | – | – | 70 kg | – | – |
| Seil-Manipulator Acer 55Montage | – | Arbeitsradius bis 4,0 m | 55 kg | – | – |
| Gelenkarm-Manipulator 80Montage | – | Arbeitsradius bis 3,1 m | 80 kg | – | – |
| Gelenkarm-Manipulator 100Montage | – | Arbeitsradius bis 4,0 m | 100 kg | – | – |
| Gelenkarm-Manipulator 200Montage | – | Arbeitsradius bis 4,5 m | 200 kg | – | – |
| Gelenkarm-Manipulator 300Montage | – | Arbeitsradius bis 4,5 m | 300 kg | – | – |
| Gelenkarm-Manipulator 500Montage | – | Arbeitsradius bis 4,0 m | 500 kg | – | – |
| Manipulator Ferax (Parallelogramm-Hebelbewegung)Montage | – | Arbeitsradius 3,5–4,0 m | 80 kg | – | – |
| Mehrachsmodul ZH3 (Dreh- und Antriebsmodul, 250 Nm Nenndrehmoment)Montage | – | – | – | – | – |
| Konstruktion und Fertigung von Sonderlösungen mit Greifer, Vorrichtung und Steuerung (Engineering,Engineering | – | – | – | – | – |
| UVV-Prüfung nach DGUV Vorschrift 54, Wartung und Service von Hebehilfen und ManipulatorenPrüfung | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Hubachse (lineare Z-Achse) | Zeilhofer HHT ZH90 | – | Lasten bis 1.200 kg, Hubbewegung in Z-Richtung | – | Holzkirchen |
| Gelenkarm-Manipulator | Zeilhofer HHT ZH Gelenkarm (80/100/200/300/500/800) | – | Traglast 80–800 kg, Arbeitsradius bis 4,5 m | – | Holzkirchen |
| Hubachse mit Gelenkarm | Zeilhofer HHT ZH90 Flex-Arm | – | Lasten bis 200 kg, Arbeitsradius 4.000 mm | – | Holzkirchen |
| Mobiler Hebelift (Bodenwagen) | Zeilhofer HHT ZH | – | Lasten bis 100 kg, 48-Volt-Akku, Omniwheel-Fahrwerke | – | Holzkirchen |
| Seil-Manipulator (Doppelseil) | Zeilhofer HHT Acer 150 / Acer 55 | – | Lasten bis 150 kg / 55 kg, Arbeitsradius bis 4 m | – | Holzkirchen |
| Seil-Manipulator | Zeilhofer HHT ZH70 | – | Lasten bis 70 kg, schienengebunden | – | Holzkirchen |
| Manipulator | Zeilhofer HHT Ferax | – | Lasten bis 80 kg, Arbeitsradius 3,5–4,0 m | – | Holzkirchen |
| Dreh- und Antriebsmodul | Zeilhofer HHT ZH3 | – | 250 Nm Nenndrehmoment | – | Holzkirchen |
Zusatzleistungen
Zertifizierte Qualität
Zeilhofer HHT ist nach DIN EN ISO 9001:2015 (TÜV SÜD) zertifiziert und TISAX Level 2 mit Prototypenschutz bewertet. Alle Anlagen sind CE-konform nach Maschinenrichtlinie 2006/42/EG, UVV-prüffähig nach DGUV Vorschrift 54 und werden mit dokumentierter Qualitätssicherung ausgeliefert.
| Nachweis | Holzkirchen |
|---|---|
| ISO 9001 (DIN EN ISO 9001:2015, TÜV SÜD) | |
| TISAX Level 2 (Prototypenschutz) | |
| CE / Maschinenrichtlinie 2006/42/EG |
Unternehmenshistorie
- 1999
Gründung durch Johann Zeilhofer in Feldkirchen-Westerham; Aufbau von Know-how für kundenspezifische Säulen- und Deckenmanipulatoren.
- 2005
Umzug in größeres Verwaltungs- und Produktionsgebäude.
- 2017
Neubau von Produktionshalle und Verwaltung an der Konrad-Zuse-Straße 7 in Holzkirchen; Julian Zeilhofer tritt als zweite Generation in die Geschäftsführung ein.
- 2020
Portfolioerweiterung um Hubachse ZH90 und Hebelift ZH.
