Hersteller der ZCV Containment-Klappen für den Umgang mit gefährlichen Pulvern und Granulaten bis OEB Level 5
ZERMEC Pharma AG
Laufenburg · Kaisterstrasse 9 (ZERMEC GmbH, Produktion) · Schützenmattstrasse 6 (ZERMEC Pharma AG, Vertrieb und Service)Neu auf Amplifa
Über ZERMEC Pharma

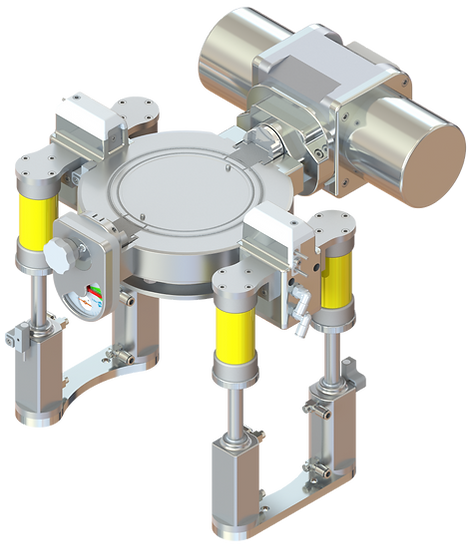

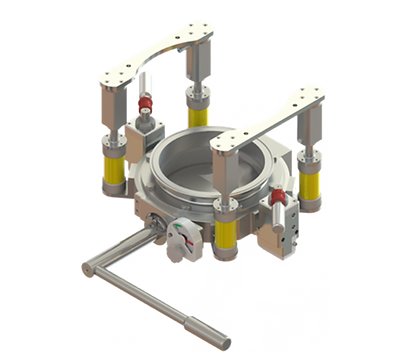

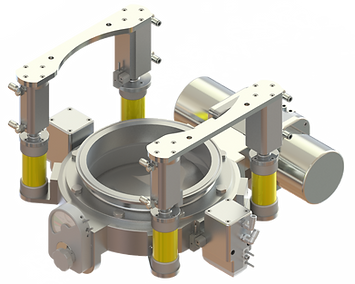

Die ZERMEC Pharma AG wurde im April 2021 in Laufenburg gegründet und ist für Vertrieb, Projektierung und After Sales Service der ZCV-Containment-Klappensysteme (ZERMEC Containment Valve) zuständig. Das Doppelklappensystem dient zum staubdichten Ein- und Ausbringen von gefährlichen bis sehr gefährlichen Pulvern und Granulaten bis OEB Level 5 (< 0,1 µg/m³) und steht in Baugrössen von DN 65 bis DN 250 zur Verfügung. Die Fertigung und Montage erfolgt innerhalb der ZERMEC-Gruppe beinahe zu 100% in der ZERMEC GmbH am Standort Laufenburg, die Entwicklung und Konstruktion übernimmt die ZERMEC Engineering GmbH. Die produktnahen Teile werden in Edelstahl 1.4404 oder Hastelloy C22 gefertigt, Dichtungen in EPDM oder FFKM (Kalrez). Die Aktivklappen sind manuell oder pneumatisch betätigbar und nach ATEX-Richtlinie 2014/34/EU zertifiziert. Die ZERMEC Pharma AG bietet Machbarkeitsstudien, Inbetriebnahme, FAT, IQ/OQ/SAT-Protokolle, Schulungen, Wartungsverträge, Test-Equipment sowie Ersatzteil- und Reparaturservice auch für frühere MCV-Klappen. Vertriebspartner bedienen Märkte wie Japan, Indien, Irland, Grossbritannien und Italien.
- Standort
- Laufenburg
- Verfahren
- Herstellung von Containment-Klappen (ZCV-System), CNC-Drehen, 5-Achs-Fräsen, Konstruktion und Entwicklung (Engineering), Machbarkeitsstudie und Engineering vor Ort, Automatisierungslösungen / Steuerungen (SPS, Pneumatiksteuerungen), Dichtigkeitstest / Prüfung, FAT vor Auslieferung, IQ/OQ/SAT Protokolle
- Werkstoffe
- Edelstahl 1.4404, Hastelloy C22, EPDM (Dichtung), FFKM (Kalrez, Dichtung), PTFE (Einsätze), EPDM, FFKM (Kalrez), PTFE
- Zertifikate
- ISO 9001:2015, EU-Baumusterprüfung ATEX (Richtlinie 2014/34/EU), EU-Baumusterprüfung ATEX (2014/34/EU)
- Gegründet
- 2021
- Branchen
- Pharma, Containment, Handhabung gefährlicher Pulver und Granulate (OEB Level 5)
- 01
Engineering / Machbarkeitsstudie
- 02
Konstruktion und Entwicklung (ZERMEC Engineering GmbH)
- 03
CNC-Drehen und 5-Achs-Fräsen (ZERMEC GmbH)
- 04
Montage der Klappensysteme
- 05
Dichtigkeitstest / FAT vor Auslieferung
- 06
Vertrieb, Inbetriebnahme, IQ/OQ/SAT
- 07
Wartung, Ersatzteil- und Reparaturservice
Werkstoffe & Verfahren
Edelstahl 1.4404
Produktberührte Teile der ZCV-Klappen in korrosionsbeständigem Edelstahl für Pharma-Anwendungen.
Hastelloy C22
Alternativwerkstoff für produktberührte Teile bei hochkorrosiven Medien.
EPDM
Dichtungswerkstoff für die staubdichte Abdichtung der Klappenhälften.
FFKM (Kalrez)
Chemikalienbeständiger Dichtungswerkstoff für höchste Ansprüche.
PTFE
Alternative Einsätze, u. a. im Test-Equipment eingesetzt.
CNC-Drehen
Zerspanungsverfahren der ZERMEC GmbH, seit 1991 etabliert.
5-Achs-Fräsen (Hermle C40)
Fräsen komplexer Klappenkomponenten mit CAM-Unterstützung seit 2005.
Montage
Montage und Prüfung der kompletten ZCV-Systeme in der ZERMEC GmbH.
Standorte
ZERMEC Pharma AG, Laufenburg (Schützenmattstrasse 6)
CHVertrieb, Projektierung, After Sales Service, Schulung, Lager
- Testraum
- Testklappen
- Prüfeinrichtungen

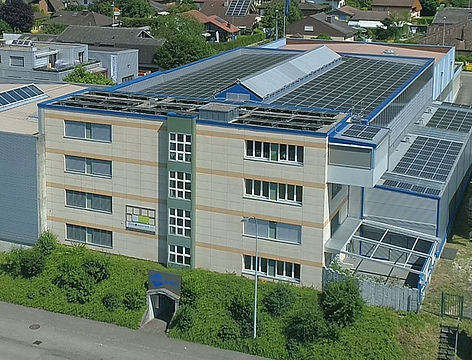

ZERMEC GmbH, Laufenburg (Kaisterstrasse 9)
CHProduktion und Montage der ZCV-Klappen
- Werkstoffe
- Edelstahl 1.4404, Hastelloy C22
- CNC-Drehmaschine
- 5-Achs-Fräsmaschine Hermle C40
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Containment-Klappen (ZCV-System)Montage | – | – | – | – | Edelstahl 1.4404, Hastelloy C22 |
| CNC-DrehenZerspanung | – | – | – | – | – |
| 5-Achs-FräsenZerspanung | – | – | – | – | – |
| Konstruktion und Entwicklung (Engineering)Engineering | – | – | – | – | – |
| Machbarkeitsstudie und Engineering vor OrtEngineering | – | – | – | – | – |
| Automatisierungslösungen / Steuerungen (SPS, Pneumatiksteuerungen)Engineering | – | – | – | – | – |
| Dichtigkeitstest / PrüfungPrüfung | – | – | – | – | – |
| FAT vor Auslieferung, IQ/OQ/SAT ProtokollePrüfung | – | – | – | – | – |
| Reparatur- und Ersatzteilservice, Wartungsverträge, After Sales ServiceMontage | – | – | – | – | – |
2 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | – | 1 | – | – | ZERMEC GmbH, Laufenburg |
| 5-Achs-Fräsmaschine | Hermle C40 | 1 | – | – | ZERMEC GmbH, Laufenburg |
Zusatzleistungen
Qualität
Die ZERMEC-Gruppe setzt seit über 15 Jahren ein ISO 9001:2015-Qualitätsmanagementsystem praxisorientiert im Workflow um. Die ZCV-Klappen sind gemäss EU-Baumusterprüfung nach ATEX-Richtlinie 2014/34/EU (bis Zone 0/20 innen und 1/21 aussen) zertifiziert; Dichtigkeitstests und FAT vor Auslieferung gehören zum Leistungsumfang.
| Nachweis | Laufenburg |
|---|---|
| ISO 9001:2015 | |
| EU-Baumusterprüfung ATEX (2014/34/EU) |
Historie
- 1991
Start der Teileproduktion mit dem Kauf der ersten CNC-Drehmaschine in der Garage.
- 1997
Aufkauf der kompletten Dreherei der Firma BAG Turgi.
- 2002
Prototyp der selbst entwickelten Containment-Klappe.
- 2005
ISO-Zertifizierung der ZERMEC GmbH.
- 2005
Einführung des CAM-Systems und Anschaffung einer 5-Achs-Fräsmaschine Hermle C40.
- 2008
Erwerb der Liegenschaft in Laufenburg und Umbenennung in ZERMEC GmbH.
- 2009
Start der Zusammenarbeit mit der Müller GmbH als exklusiver Vertriebspartner für Containment-Klappen.
- 2017
Neugründung der ZERMEC Engineering GmbH.
- 2020
Kündigung der exklusiven Vertriebspartnerschaft mit der Müller GmbH zum Ende 2021.
- 2021
Neugründung der ZERMEC Pharma AG für Vertrieb und Service der Containment-Klappen-Systeme am Standort Laufenburg.
- 2021
ISO-Zertifizierung der ZERMEC Pharma AG.
- 2022
Zertifizierung des ZCV-Systems gemäss ATEX-Richtlinie 2014/34/EU.
