Entwicklung, Produktion und Vertrieb hochpräziser Schleifmaschinen – Flach-, Portal-, Rund-, Rundtisch- und Vertikalschleifmaschinen.
ZIERSCH GmbH
Ilmenau, DeutschlandNeu auf Amplifa
Das Familienunternehmen
Die ZIERSCH GmbH ist ein familiengeführter Hersteller von Hochpräzisionsschleifmaschinen mit Sitz in Ilmenau, Thüringen. Das 1974 gegründete Unternehmen entwickelt, produziert und vertreibt ein breites Maschinenprogramm: Flachschleifmaschinen, Profilschleifmaschinen, Portalschleifmaschinen, Rundschleifmaschinen, Rundtischschleifmaschinen und Vertikalschleifmaschinen – alle ab Werk in umfangreicher Grundausstattung schleiffertig. Die Maschinen dienen der universellen Schleifbearbeitung von Metallen in Einzel- und Serienfertigung und werden unter anderem im Werkzeug- und Formenbau, Maschinenbau, in der Luft- und Raumfahrt, Automobilindustrie, Medizintechnik und Verpackungsindustrie eingesetzt. Alle Maschinenbauteile werden in stabiler Gussausführung gefertigt; geschabte Gleitführungen, vorgespannte Linearführungen und direkte Messsysteme von Heidenhain sichern die Präzision. Neben dem Maschinenbau bietet ZIERSCH Service, Wartungskonzepte, Ersatzteile, Hard- und Software-Upgrades sowie Schulungen. Mit der dritten Generation in der Unternehmensleitung verbindet der Betrieb traditioneller Schleifmaschinenbau mit moderner Produktdesign- und Steuerungstechnik.
- Standort
- Ilmenau
- Verfahren
- Flachschleifen, Nutenschleifen (bis 20 Nuten), Mehrfach-Einstechschleifen, Schruppen, Schlichten und Ausfeuern, Portalschleifen (Flachschleifen, Mehrfach-Einstechschleifen, Nutenschleifen), Außenrundschleifen (Zylinderschleifen), Einstechschleifen (Rundschleifen), Innenrundschleifen (optionale Innenschleifeinrichtung)
- Werkstoffe
- Stabiler Guss (Maschinenbett/Bauteile), Geschabte und beschichtete Gleitführungen, Vorgespannte Linearführungen (Bosch Rexroth), Direktes Messsystem von Heidenhain, Steuerung Z-Control
- Zertifikate
- Inhouse-Fertigung und -Prüfung
- Gegründet
- 1974
- Branchen
- Werkzeug- und Formenbau, Maschinenbau, Luft- und Raumfahrt, Automobilindustrie, Medizintechnik, Verpackungsindustrie
- 01
Entwicklung und Konstruktion
- 02
Fertigung der Maschinenbauteile in stabiler Gussausführung
- 03
Montage in der Produktionshalle Ilmenau
- 04
Prüfung und Inbetriebnahme
- 05
Vertrieb und weltweite Auslieferung
- 06
Service, Wartung, Upgrades und Schulungen
Gussbauweise und Führungs-/Messtechnik
Stabiler Guss (Maschinenbett/Bauteile)
Alle Maschinenbauteile werden in stabiler Gussausführung gefertigt, um maximale Steifigkeit und Präzision zu erreichen.
Geschabte und beschichtete Gleitführungen
Handgeschabte Doppel-V-Gleitführungen mit automatischer Zentralschmierung sorgen für gute Dämpfung und hohe Schliffbildgüte.
Vorgespannte Linearführungen (Bosch Rexroth)
In Zustell- und Querachsen verbaut für maximale Präzision, mit automatischer Zentralschmierung.
Direktes Messsystem von Heidenhain
Ermöglicht präzises Positionieren in der Zustell- und Abrichtachse.
Steuerung Z-Control
Touchscreen-Steuerung mit automatischen Schleifzyklen für Flach-, Einstech- und Nutenschleifen.

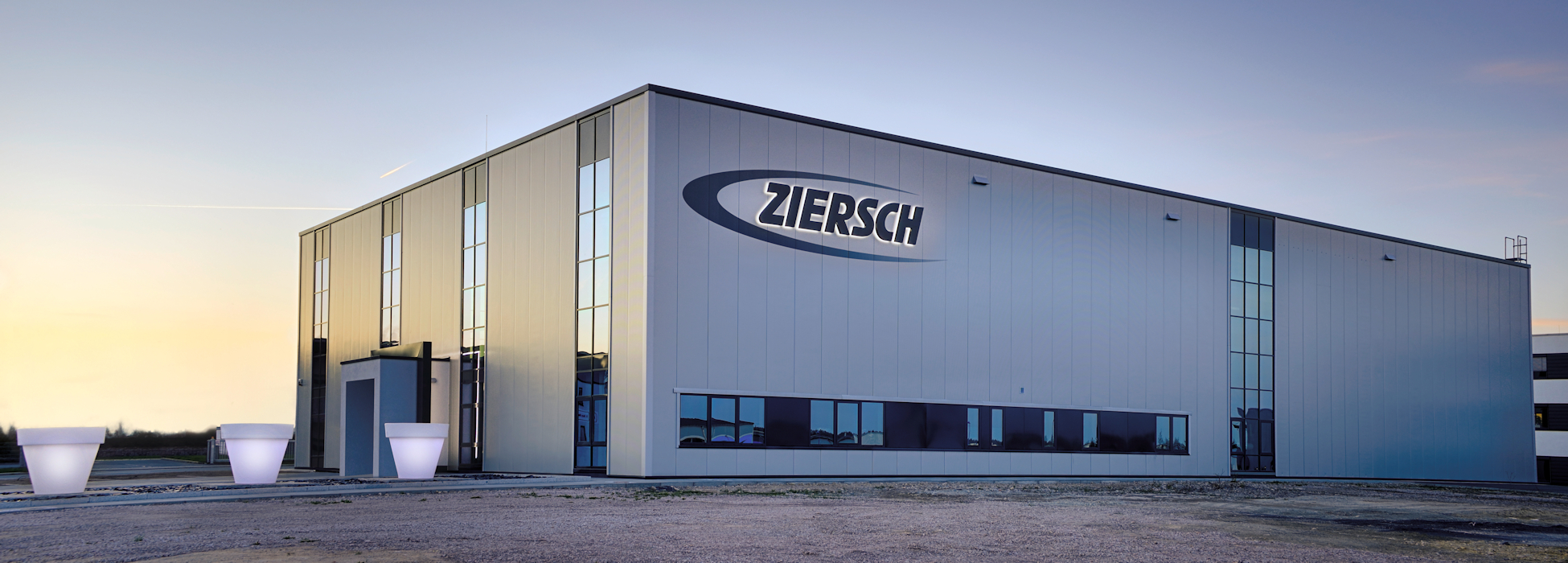

Standort
Ilmenau
DEProduktion, Büro und Vertrieb
- Stückgewicht / Größe
- Tischbelastungen bis 6.000 kg (Z 1025); 3.500 kg (Z 2000R)
- Losgröße
- Einzel- und Serienfertigung
- Werkstoffe
- Metalle (Guss, Stahl)

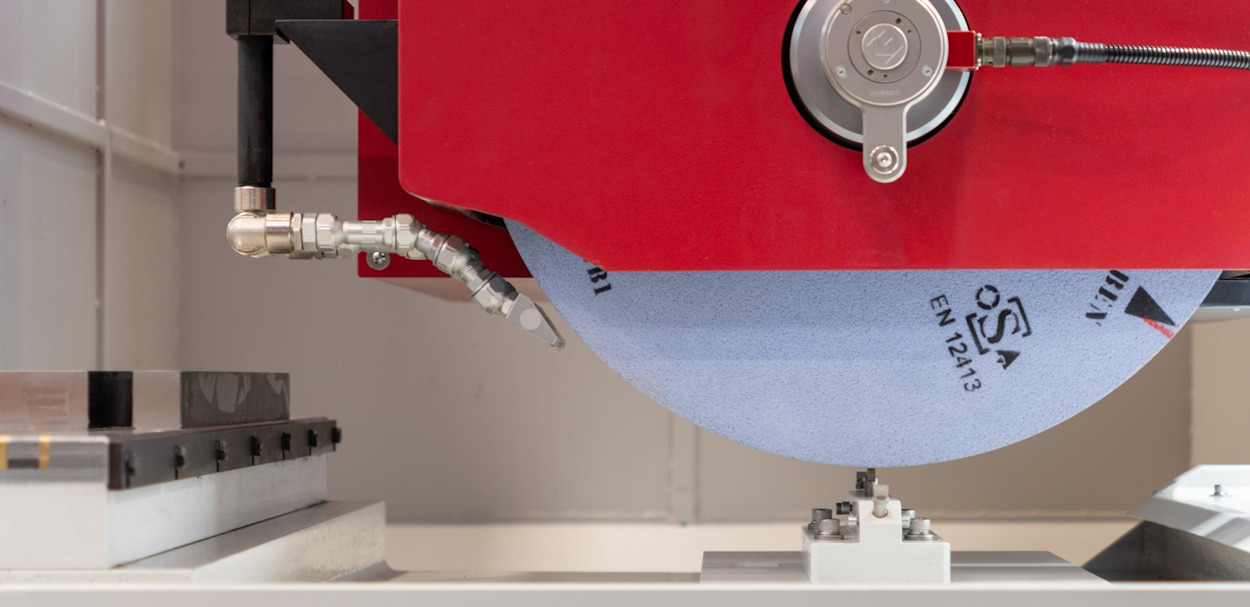

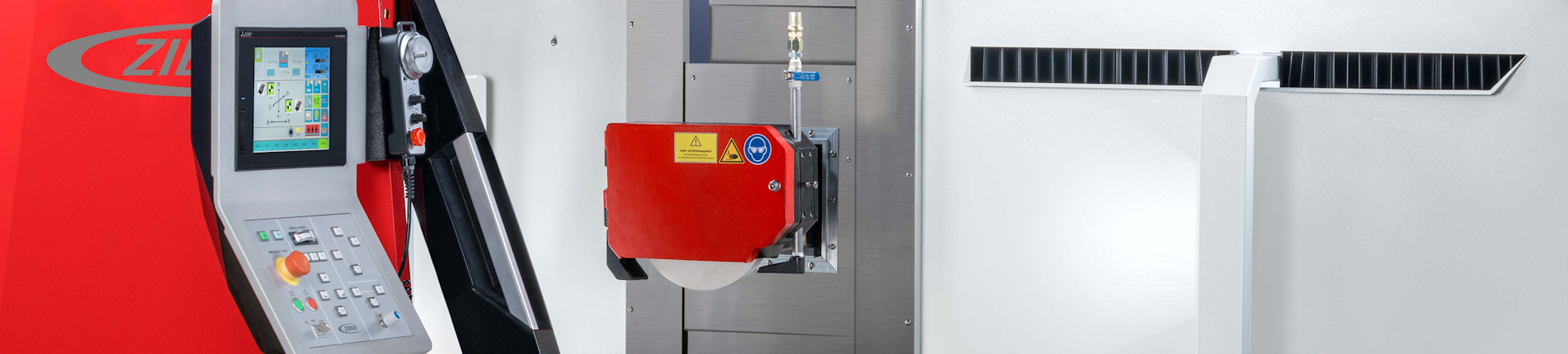

- Flachschleifmaschinen Z-Serie (Z 24 bis Z 620, Schleifbereiche 400x250 bis 2.000x700 mm)

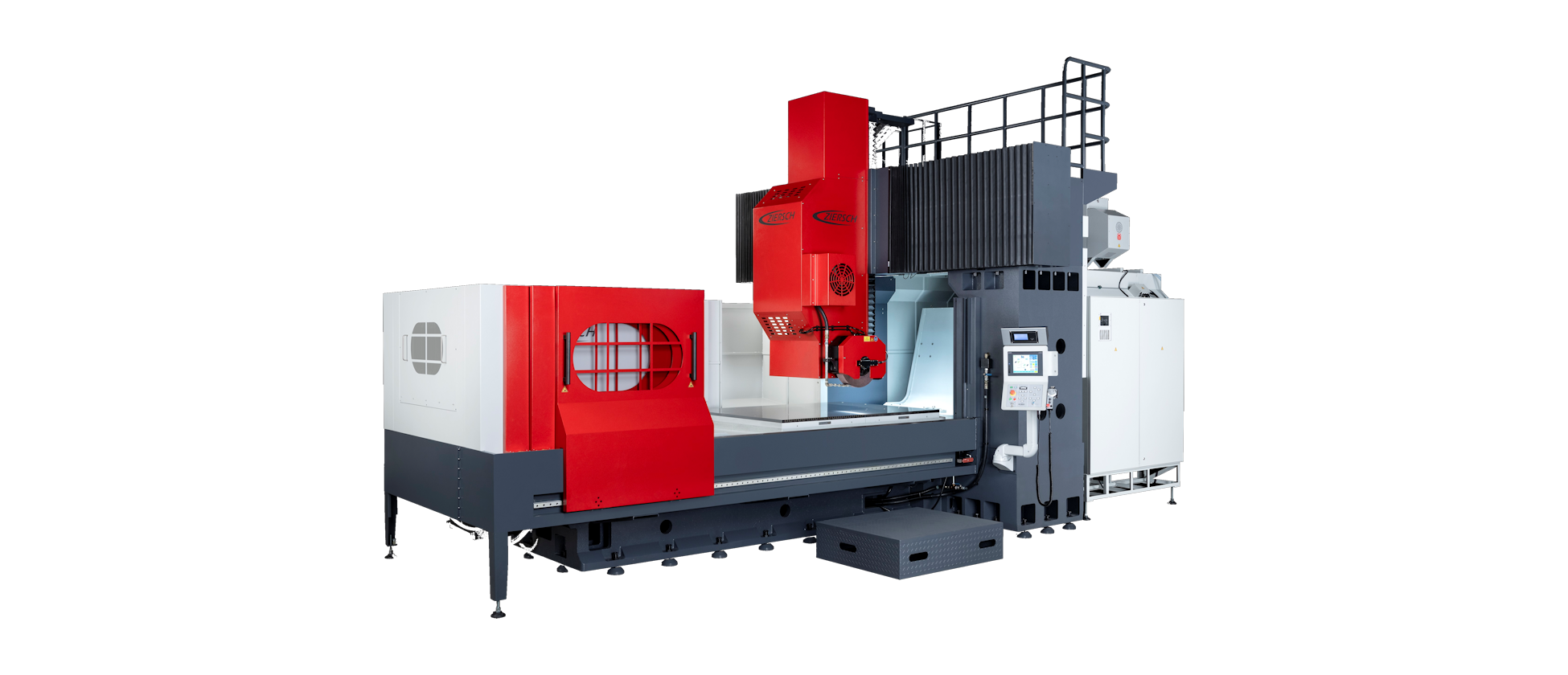

- Portalschleifmaschinen Z-Serie (Z 1015 bis Z 1530, Schleifbereiche 1.500x1.200 bis 3.000x1.700 mm)

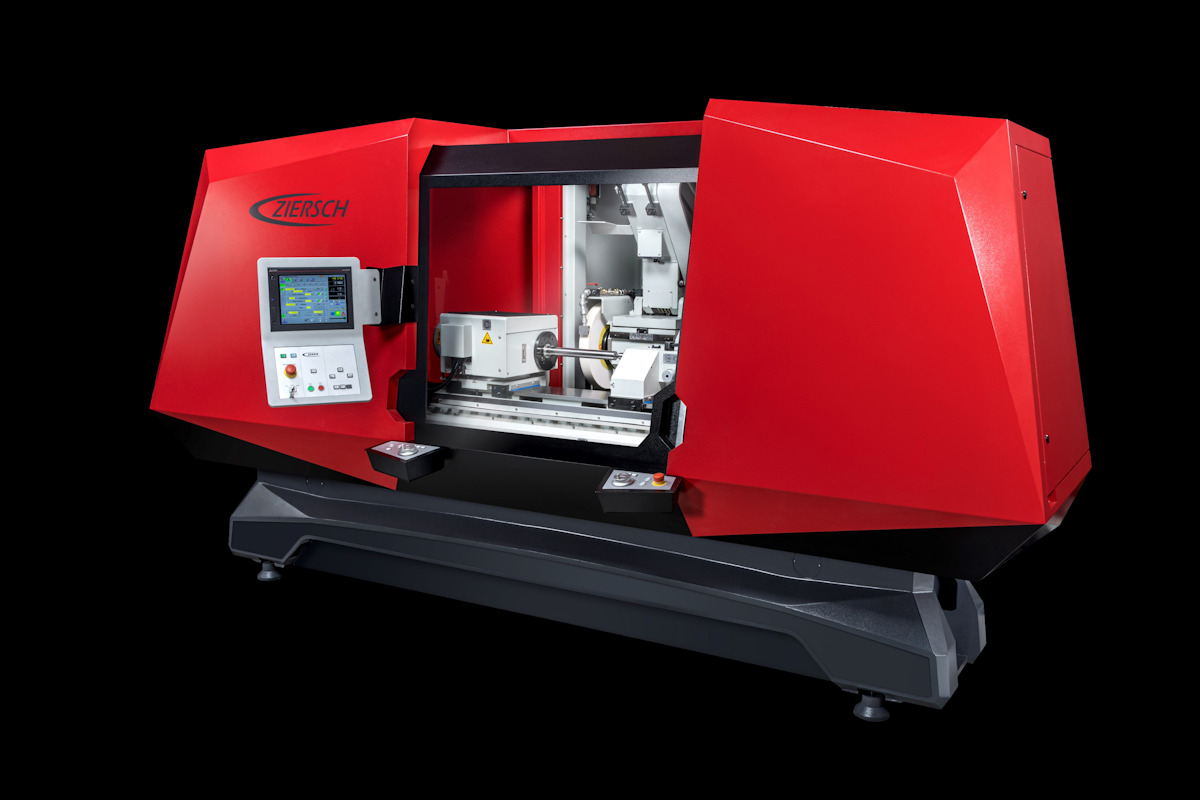

- Rundschleifmaschinen ZR-Serie (ZR 300 bis ZR 1000)

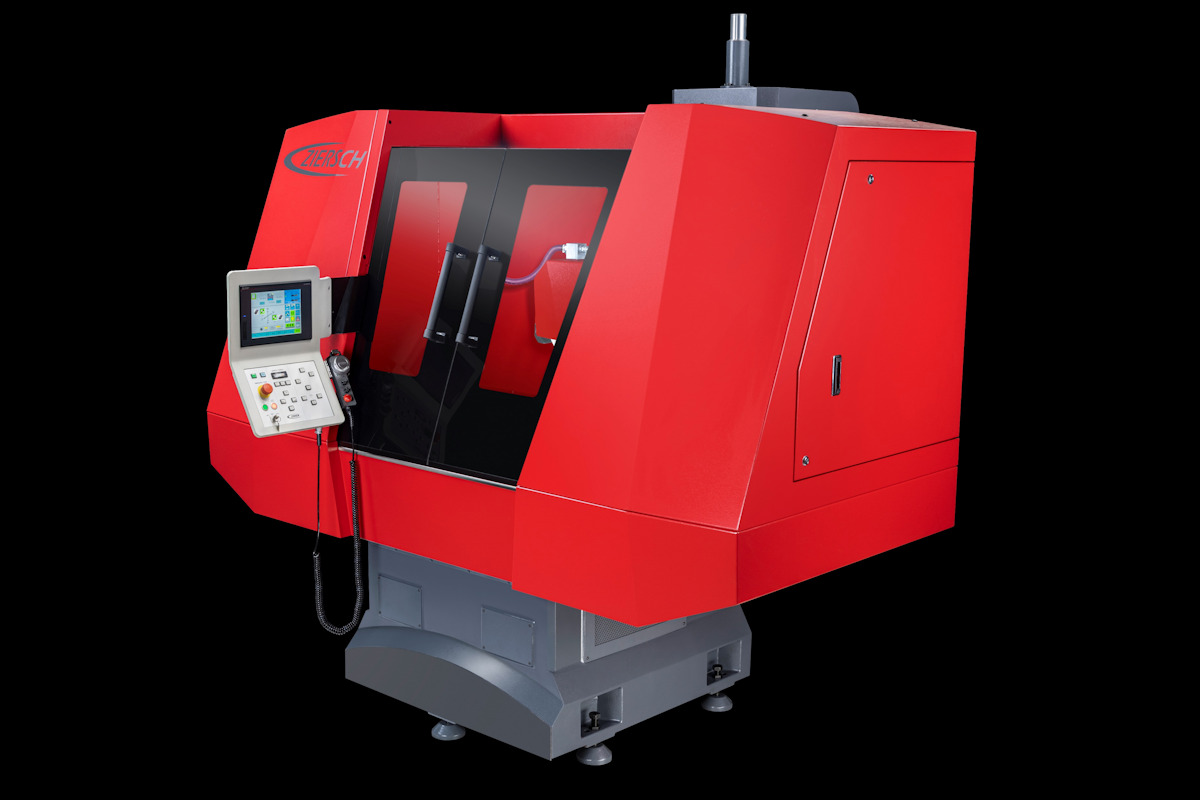

- Rundtischschleifmaschinen Z-Serie (Z 500R bis Z 2000R)

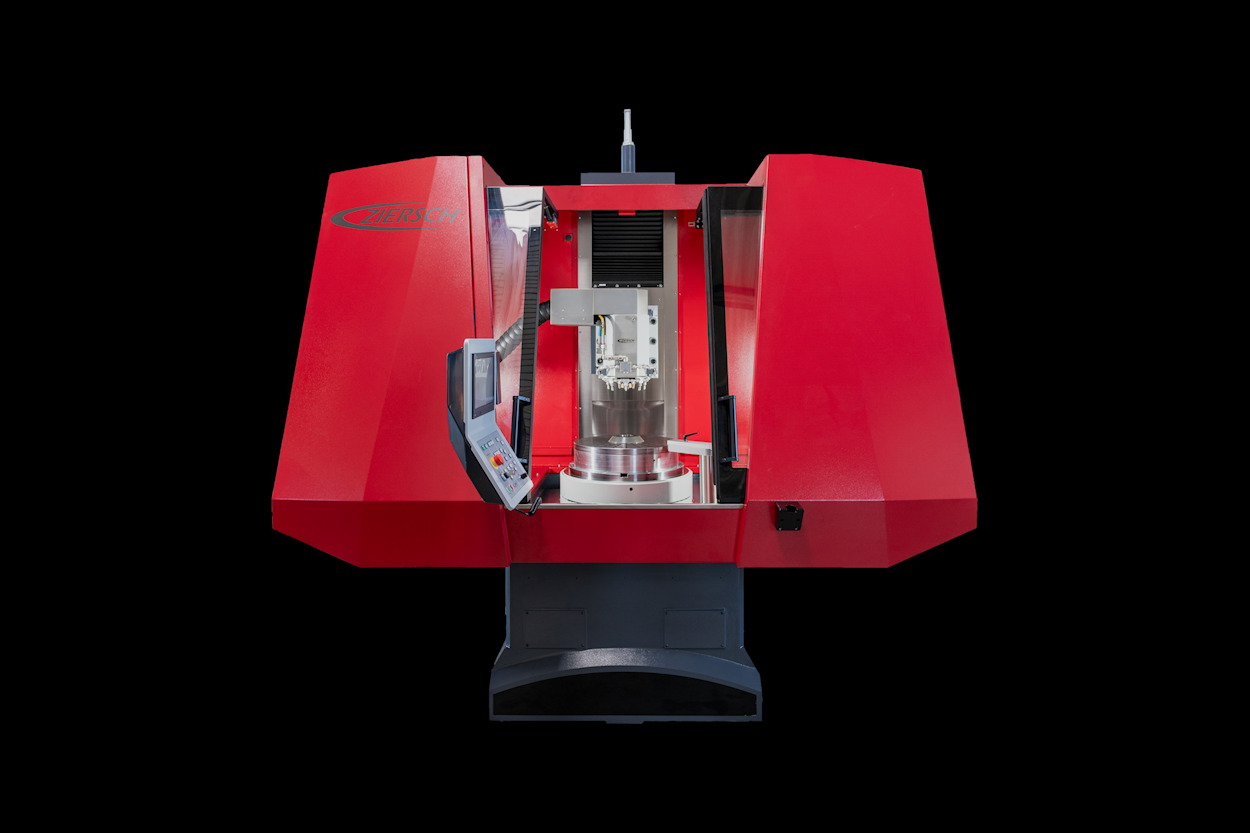

- Vertikalschleifmaschinen ZV-Serie (ZV 500 bis ZV 1000)
Maschinenprogramm
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| FlachschleifenZerspanung | – | 1.200 mm (Z 612) × 700 mm × 600 mm (Abstand Tisch bis Spindelmitte) | 1.300 kg (Tischbelastung) | Einzel-/Serienfertigung – Einzel-/Serienfertigung | Metalle (universelle Schleifbearbeitung, Werkzeug- und |
| Nutenschleifen (bis 20 Nuten)Zerspanung | – | – | – | – | – |
| Mehrfach-EinstechschleifenZerspanung | – | – | – | – | – |
| Schruppen, Schlichten und AusfeuernZerspanung | – | – | – | – | – |
| Portalschleifen (Flachschleifen, Mehrfach-Einstechschleifen, Nutenschleifen)Zerspanung | – | 3.000 mm (Z 1025) × 1.200 mm × 1.050 mm (Abstand Tisch bis | 6.000 kg (Tischbelastung Z 1025) | Einzel-/Serienfertigung – Einzel-/Serienfertigung | Metalle (Werkzeug- und Formenbau, Maschinenbau, Luft- und |
| Außenrundschleifen (Zylinderschleifen)Zerspanung | Zustellung bis 0,0001 mm (Z-Achse), 0,0002 mm am | 1.000 mm (ZR 1000) | 150 kg (zwischen den Spitzen ZR 1000), | Einzel-/Serienfertigung – Einzel-/Serienfertigung | Metalle |
| Einstechschleifen (Rundschleifen)Zerspanung | – | – | – | – | – |
| Innenrundschleifen (optionale Innenschleifeinrichtung)Zerspanung | – | – | – | – | – |
| Rundtischschleifen (Flachschleifen und Einstechschleifen)Zerspanung | – | Ø 2.000 mm (Z 2000R) × 600 mm (Abstand Tisch bis Spindelmitte) | 3.500 kg (Tischbelastung Z 2000R) | Einzel-/Serienfertigung – Einzel-/Serienfertigung | Metalle |
| Vertikalschleifen (Außenrund-, Innenrund- und Stirnschleifen)Zerspanung | – | Ø 600 mm (ZV 600) × 580 mm (Abstand Magnet zu | 600 kg (Tischbelastung) | – | Metalle |
| Profil-/Formenschleifen (Profilschleifmaschinen im Produktportfolio)Zerspanung | – | – | – | – | – |
| Service: Wartungskonzepte, Ersatzteile, Hard- und Software-Upgrades, SchulungenEngineering | – | – | – | – | – |
25 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Flachschleifmaschine | ZIERSCH Z 24 | – | Schleifbereich 400 x 250 mm, Längsbewegung 600 mm, Querbewegung 220 mm | – | Ilmenau |
| Flachschleifmaschine | ZIERSCH Z 35 | – | Schleifbereich 500 x 350 mm, Längsbewegung 720 mm, Querbewegung 330 mm | – | Ilmenau |

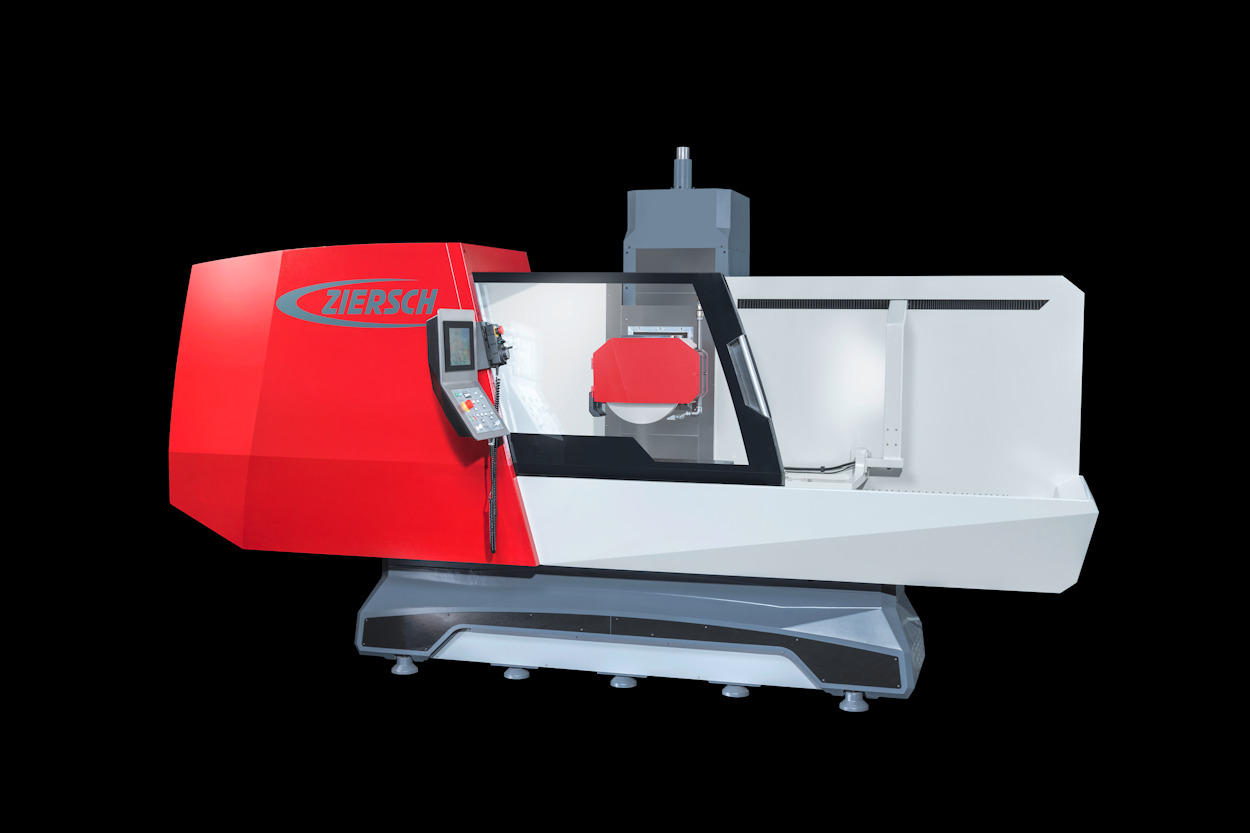

| Flachschleifmaschine | ZIERSCH Z 48 | – | Schleifbereich 800 x 500 mm, Längsbewegung 1.200 mm, Querbewegung 450 mm | – | Ilmenau |
| Flachschleifmaschine | ZIERSCH Z 510 | – | Schleifbereich 1.000 x 600 mm, Längsbewegung 1.400 mm, Querbewegung 550 mm | – | Ilmenau |
| Flachschleifmaschine | ZIERSCH Z 612 | – | Schleifbereich 1.200 x 700 mm, Längsbewegung 1.600 mm, Querbewegung 650 mm | – | Ilmenau |
| Flachschleifmaschine | ZIERSCH Z 620 | – | Schleifbereich 2.000 x 700 mm | – | Ilmenau |
| Portalschleifmaschine | ZIERSCH Z 1015 | – | Schleifbereich 1.500 x 1.200 mm, Längsbewegung 2.000 mm, Querbewegung 1.100 mm | – | Ilmenau |
| Portalschleifmaschine | ZIERSCH Z 1020 | – | Schleifbereich 2.000 x 1.200 mm, Längsbewegung 2.500 mm, Querbewegung 1.100 mm | – | Ilmenau |
| Portalschleifmaschine | ZIERSCH Z 1025 | – | Schleifbereich 3.000 x 1.200 mm, Längsbewegung 3.500 mm, Querbewegung 1.100 mm | – | Ilmenau |

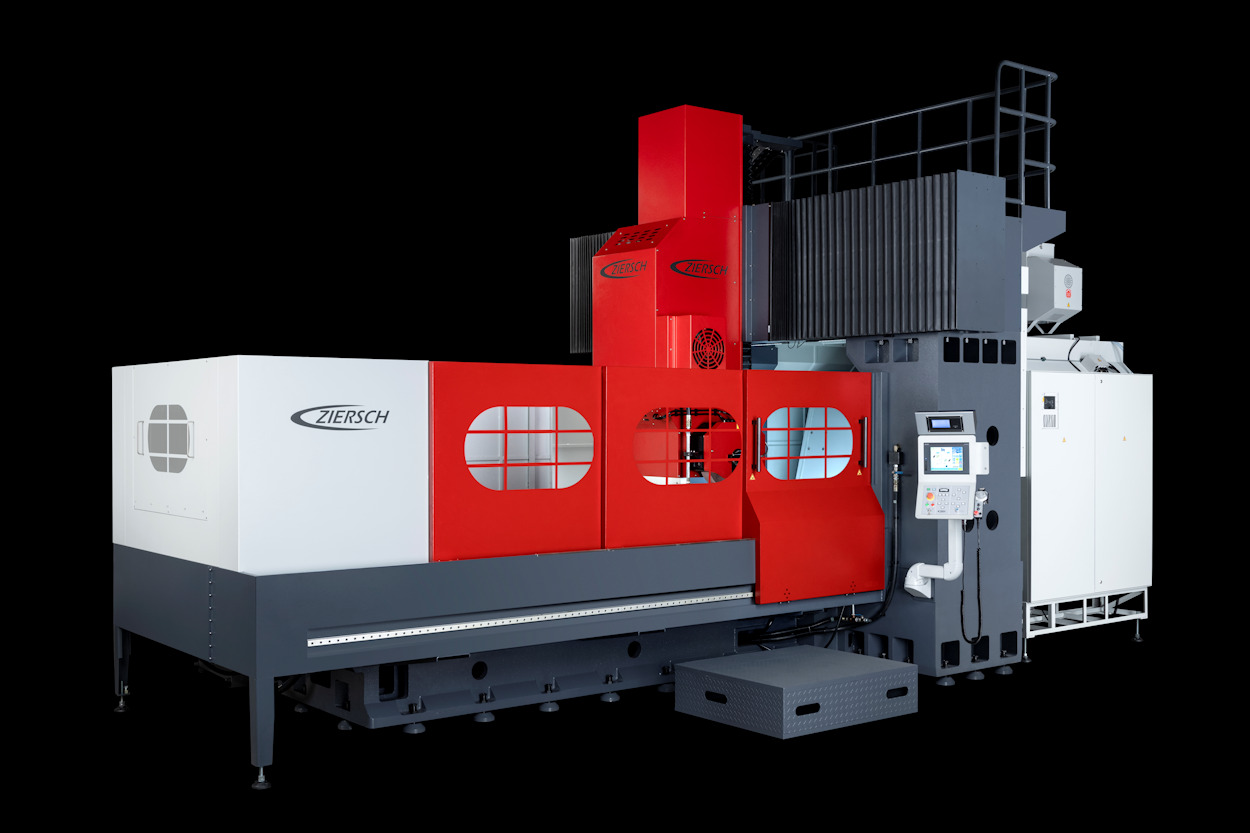

| Portalschleifmaschine | ZIERSCH Z 1520 | – | Schleifbereich 2.000 x 1.700 mm, Längsbewegung 2.500 mm, Querbewegung 1.600 mm | – | Ilmenau |
| Portalschleifmaschine | ZIERSCH Z 1530 | – | Schleifbereich 3.000 x 1.700 mm, Längsbewegung 3.500 mm, Querbewegung 1.600 mm | – | Ilmenau |
| Rundschleifmaschine | ZIERSCH ZR 300 | – | Schleifdurchmesser max. 200 mm, Schleiflänge max. 300 mm | – | Ilmenau |
| Rundschleifmaschine | ZIERSCH ZR 600 | – | Schleifdurchmesser max. 300 mm, Schleiflänge max. 600 mm | – | Ilmenau |

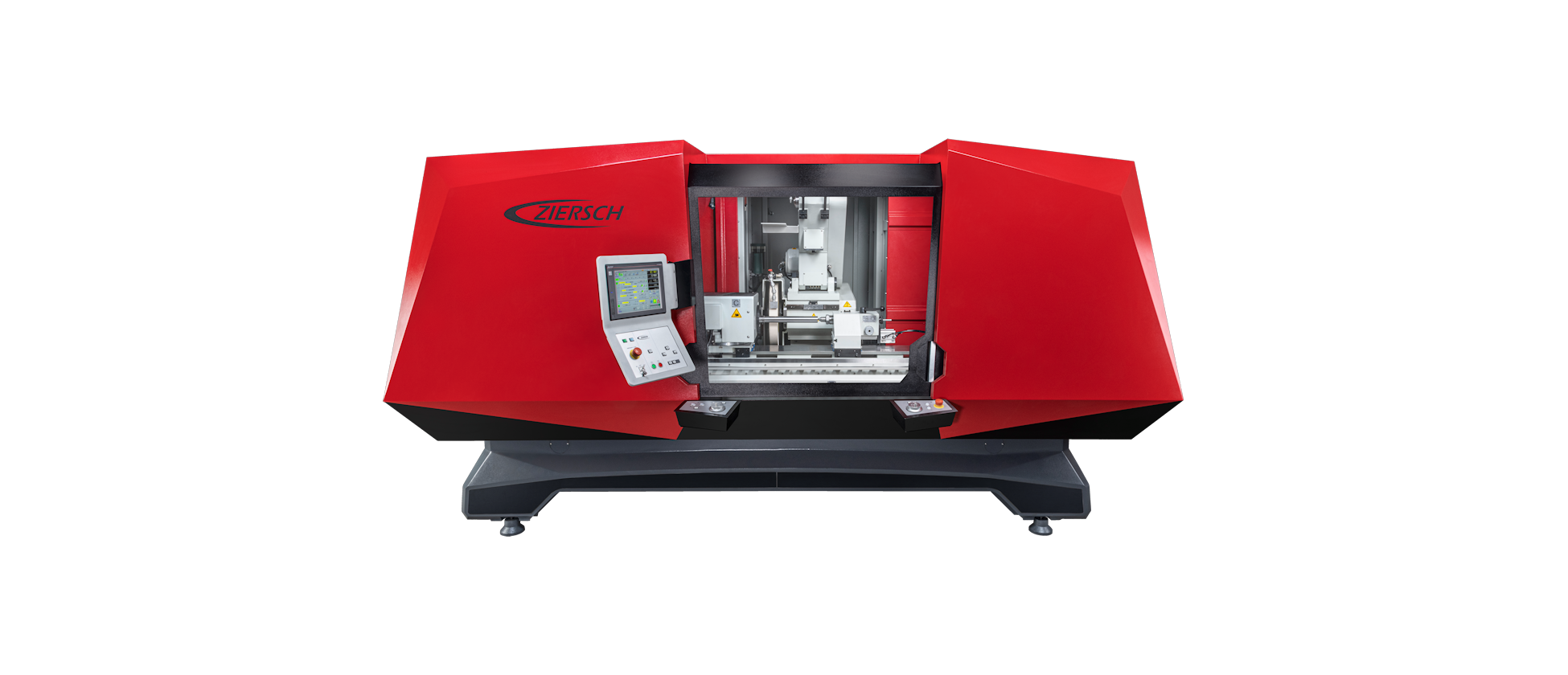

| Rundschleifmaschine | ZIERSCH ZR 1000 | – | Schleifdurchmesser max. 300 mm, Schleiflänge max. 1.000 mm | – | Ilmenau |
| Rundtischschleifmaschine | ZIERSCH Z 500R | – | Magnetspannplatte Ø 500 mm, Querbewegung 550 mm | – | Ilmenau |
| Rundtischschleifmaschine | ZIERSCH Z 600R | – | Magnetspannplatte Ø 600 mm, Querbewegung 550 mm | – | Ilmenau |
| Rundtischschleifmaschine | ZIERSCH Z 800R | – | Magnetspannplatte Ø 800 mm, Querbewegung 650 mm | – | Ilmenau |
| Rundtischschleifmaschine | ZIERSCH Z 1000R | – | Magnetspannplatte Ø 1.000 mm, Querbewegung 650 mm | – | Ilmenau |
| Rundtischschleifmaschine | ZIERSCH Z 1200R | – | Magnetspannplatte Ø 1200 mm, Querbewegung 750 mm | – | Ilmenau |
| Rundtischschleifmaschine | ZIERSCH Z 1500R | – | Magnetspannplatte Ø 1.500 mm, Querbewegung 750 mm | – | Ilmenau |
| Rundtischschleifmaschine | ZIERSCH Z 2000R | – | Magnetspannplatte Ø 2.000 mm, Querbewegung 750 mm | – | Ilmenau |
| Vertikalschleifmaschine | ZIERSCH ZV 500 | – | Maschinentisch Ø 500 mm, Querbewegung 620 mm | – | Ilmenau |
| Vertikalschleifmaschine | ZIERSCH ZV 600 | – | Maschinentisch Ø 600 mm, Querbewegung 620 mm | – | Ilmenau |
| Vertikalschleifmaschine | ZIERSCH ZV 800 | – | auf Anfrage | – | Ilmenau |
| Vertikalschleifmaschine | ZIERSCH ZV 1000 | – | auf Anfrage | – | Ilmenau |
Zusatzleistungen
Qualität
Jedes Bauteil wird nach höchsten Standards ausgewählt und verarbeitet; die Optimierung beginnt bereits in der Entwicklungsphase. Direkte Heidenhain-Messsysteme, geschabte Gleitführungen und stabile Gussbauweise sichern dauerhafte Präzision und Zuverlässigkeit.
| Nachweis | Ilmenau |
|---|---|
| Inhouse-Fertigung und -Prüfung |
Historie
- 1974
Gründung des Unternehmens; Beginn der Firmengeschichte im Schleifmaschinenbau.
- 2025
Dritte Generation im Unternehmen aktiv; das familiengeführte Unternehmen vertreibt seine Maschinen weltweit.
