Fertigung pneumatischer und elektrischer Linearmodule, Greif- und Rotationsmodule für Montageautomation und Handhabungstechnik.
zipatec Montagetechnik GmbH & Co. KG
Kalchreuth (Hauptsitz) · Nürnberger LandNeu auf Amplifa
Über zipatec
Die zipatec Montagetechnik GmbH & Co. KG entwickelt und fertigt seit 1999 Automatisierungslösungen für die Montageautomation und Handhabungstechnik. Das Unternehmen mit Sitz in Kalchreuth im Nürnberger Land stellt pneumatische Linearmodule (LM 35 bis LM 70), elektrische Linearmodule mit Servo- oder Schrittmotorantrieb (LM-NC-Serie), Greifmodule, Rotationsmodule sowie kombinierte Greif-/Drehmodule her. Die Komponenten lassen sich dank durchgängiger Modulbauweise wie ein Puzzlesystem zu Dreh-Greifmodulen, pneumatisch-elektrischen Mehrachssystemen und kompletten Handhabungsrobotern zusammenfügen. Alle Montageflächen der Module werden CNC-bearbeitet; Führungselemente und Prismenlaufschienen bestehen aus gehärtetem Stahl. Ergänzt wird das Portfolio durch Montagezubehör (System 50, System 30) sowie eine Konstruktionsabteilung für Sonderlösungen inklusive Ventilen, Steuerungen und Positionierungsteuerungen. Neben pneumatischen Antrieben bietet das Unternehmen Servotechnik und Schrittmotoren im elektrischen Bereich an.
- Standort
- Kalchreuth
- Verfahren
- Linearmodule pneumatisch (LM 35, LM 49, LM 70), Linearmodule elektrisch mit Servo- oder Schrittmotor (LM 35-NC, LM 49-NC, LM 70-NC), Langhub-Parallel-Greifmodule GM 40, GM 52, Kurzhub-Parallel-Greifmodule GM 25P - GM 42P, Winkel-Greifmodule GM 25W - GM 42W, Parallelgreifer RP-5M - RP-10M, Rotationsmodule RM 35, RM 45, RM 65 (Zahnstange-Ritzel-Antrieb, Schwenkflügelzylinder), Rotationsmodule RM 51-W - RM 64-W
- Werkstoffe
- Stahl, gehärtet (Führungselemente, Prismenlaufschienen), Stahl, gehärtet
- Gegründet
- 1999
- Branchen
- Montageautomation, Handhabungstechnik, Automatisierungstechnik
- 01
Engineering und Konstruktion von Sonderlösungen
- 02
CNC-Bearbeitung der Montageflächen
- 03
Fertigung der Module mit gehärteten Stahl-Führungselementen
- 04
Montage der Komponenten in Modulbauweise
- 05
Integration von Ventilen, Steuerungen und Positionierungsteuerungen
Werkstoffe & Verfahren
Stahl, gehärtet
Führungselemente und Prismenlaufschienen der Linearmodule sind in gehärtetem Stahl verschraubt für 100%ige Spielfreiheit und lange Lebensdauer.
Standorte
Kalchreuth
DEHauptsitz, Entwicklung und Fertigung
- Werkstoffe
- Stahl (gehärtet)
- CNC-Bearbeitung der Montageflächen
Produkte & Module
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

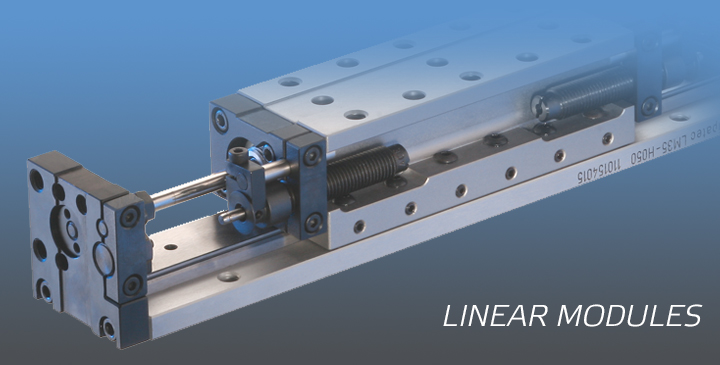

| Linearmodule pneumatisch (LM 35, LM 49, LM 70)Montage | – | Hub max. 300 mm (LM 70) | Tragkraft max. 5000 N (LM 70) | – | Stahl (gehärtet) |
| Linearmodule elektrisch mit Servo- oder Schrittmotor (LM 35-NC, LM 49-NC, LM 70-NC)Montage | Steigungsgenauigkeit 0,05 mm auf 300 mm; Umlenkspiel < 0,05 | Hub max. 300 mm (LM 70-NC) | Tragkraft max. 5000 N (LM 70-NC) | – | Stahl (gehärtet) |

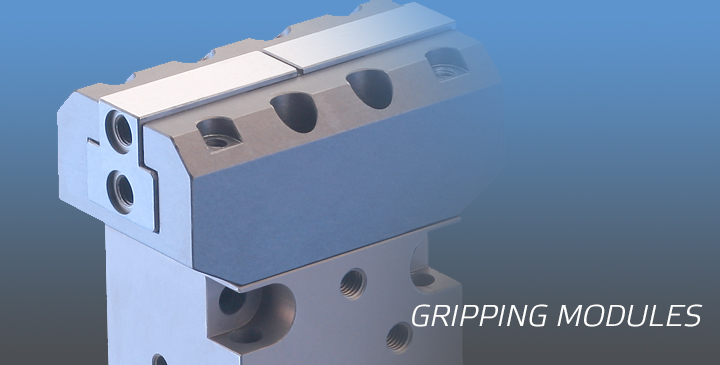

| Langhub-Parallel-Greifmodule GM 40, GM 52Montage | – | Hub 16 mm | Kraft 120 N (GM 40) | – | – |
| Kurzhub-Parallel-Greifmodule GM 25P - GM 42PMontage | Wiederholgenauigkeit ±0,02 mm | Hub 2,5 - 8 mm | Kraft 50 - 280 N | – | – |
| Winkel-Greifmodule GM 25W - GM 42WMontage | – | Hub 14° / 16° | Kraft 0,6 - 4,0 N | – | – |
| Parallelgreifer RP-5M - RP-10MMontage | – | – | – | – | – |

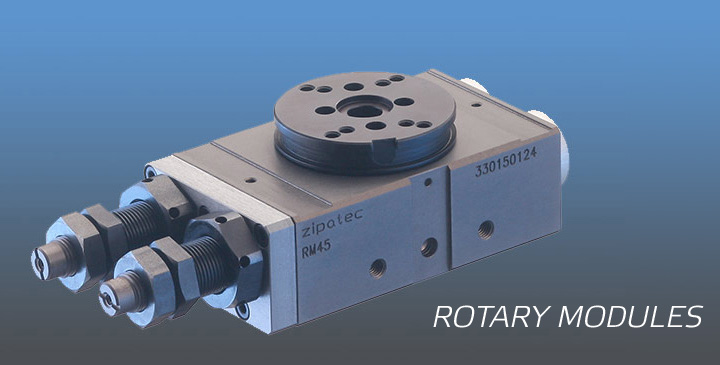

| Rotationsmodule RM 35, RM 45, RM 65 (Zahnstange-Ritzel-Antrieb, Schwenkflügelzylinder)Montage | – | Schwenkwinkel 0 - 190° | Drehmoment 0,38 - 1,90 Nm | – | – |
| Rotationsmodule RM 51-W - RM 64-WMontage | – | – | – | – | – |

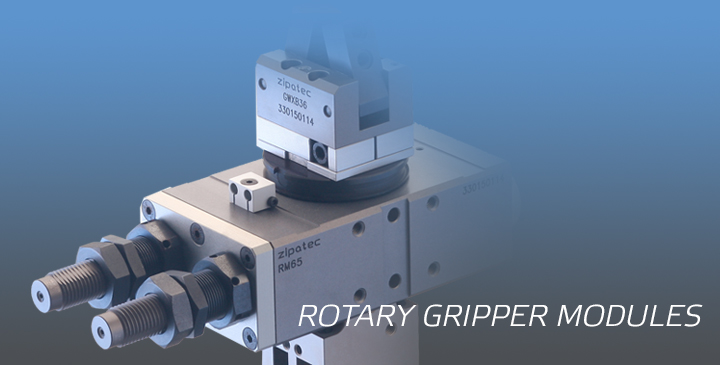

| Greif-/Drehmodule Parallel (P25 R35 - P42 R65)Montage | – | Hub 2,50 - 8,55 mm; Schwenkwinkel 0 - | Kraft 50 - 280 N; Drehmoment 0,38 - | – | – |
| Winkel-Greif-Rotationsmodule W25 R35 - W42 R52Montage | – | Hub 14° / 16°; Schwenkwinkel 0 - 190° | Kraft 0,4 - 4,0 N; Drehmoment 0,38 - | – | – |
| Pneumatisch-elektrische Mehrachssysteme und komplette Handhabungsroboter (inkl.Montage | – | – | – | – | Stahl (gehärtet) |
| Konstruktionsdienstleistungen / Sonderlösungen für Handhabung und MontageEngineering | – | – | – | – | – |
| Montagezubehör System 50 / System 30 (Ständerfüsse, Kreuzverbinder, Befestigungseinheiten,Montage | – | – | – | – | – |
| Zubehör Linearmodule (Stossdämpferanschlag STA, Anschlagschraube AS, Zentrierleiste ZL,Montage | – | – | Adapterplatte AP 49: 0,10 kg; AP 70: | – | – |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Bearbeitung (eigene Montageflächen werden CNC-bearbeitet) | – | – | – | – | Kalchreuth |
Zusatzleistungen
Historie
- 1999
Gründung und Beginn der Entwicklung und Fertigung von Automatisierungslösungen im Nürnberger Land, Süddeutschland
