3D-Zuschnitt von Hohlprofilen und Starkblechen bis 400 mm sowie Maschinen, Software und Roboter-TCP-Vermessung.
ZIS Industrietechnik GmbH
08393 MeeraneNeu auf Amplifa
Wir über uns

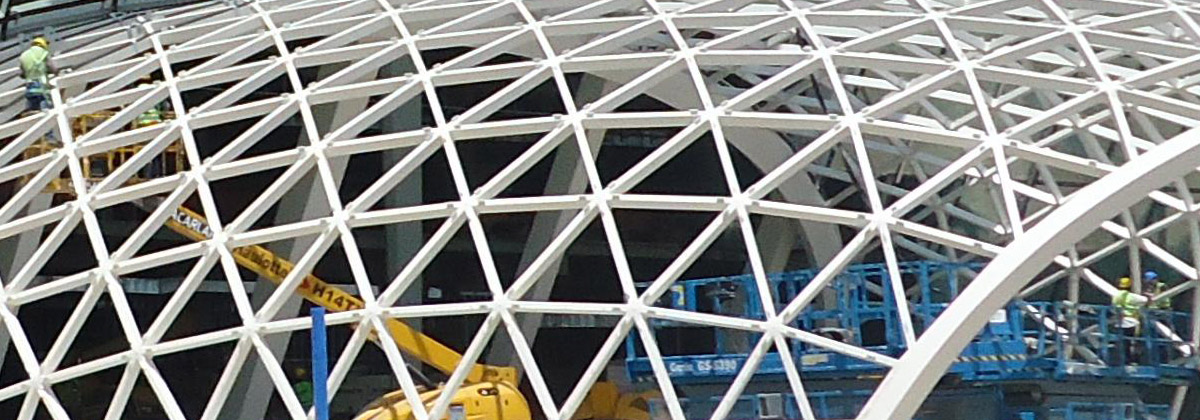

Die ZIS Industrietechnik GmbH mit Sitz in Meerane ist Spezialist für räumliche Schneid- und Schweißaufgaben. Im Lohnzuschnitt profiliert das Unternehmen Hohlprofile und Starkbleche inklusive Schweißnaht-Vorbereitung; auf Basis eigenentwickelter CNC-Maschinen und Programmiersoftware entstehen komplizierte 3D-Konturen durch Fräsen, Plasma- und Brennschneiden. Aus Starkblechen bis 400 mm Dicke fertigt ZIS dreidimensional geformte Fachwerkknoten für räumliche Flächentragwerke, optional mit spanender Nachbearbeitung wie Bohrungen, Gewinden und Flächenbearbeitung. Kunden in ganz Europa kommen aus Stahlbau, Kranbau, Anlagenbau, Maschinenbau, Offshore-Windenergie, Landmaschinenbau und Fassadenbau. Neben der Lohnfertigung entwickelt und baut ZIS Schneid- und Schweißmaschinen, Dreheinheiten, Rollenböcke, mobiles CNC-Equipment sowie TCP-Kalibriegeräte und Software (RobCal, framecut, tubecut, domecut, platecut). Mit mobilen CNC-Maschinen ist auch eine Bearbeitung vor Ort auf Baustellen oder in Stahlbaubetrieben möglich.
- Standort
- Meerane
- Verfahren
- 3D-Lohnzuschnitt / Profilierung von Hohlprofilen, Profilierung von Starkblechen inkl. Schweißnaht-Vorbereitung, Brennschneiden (Autogen) von 3D-Konturen, 3D Massivknoten aus Starkblechen, Plasmaschneiden, Fräsen (spanende Nachbearbeitung von Knoten: Bohrungen, Gewinde, Grund-/Deckflächen), Schweißnaht-Vorbereitung / schweißtechnische Fertigung (MAG/MSG, UP-Schweißen), Serien-Fertigung für Kran-, Landmaschinen-, Anlagenbau und Offshore, Entwicklung und Bau von Schneid- und Schweißmaschinen/Anlagen
- Werkstoffe
- Stahl (Konstruktionsstähle / Starkbleche), Nichtrostende Stähle (Plasmaschneiden), Konstruktionsstähle / Starkbleche, Nichtrostende Stähle, Brennschneiden (Autogen), Plasmaschneiden, Fräsen
- Branchen
- Stahlbau, Kranbau, Anlagenbau, Maschinenbau, Offshore-Windenergie, Landmaschinenbau
- 01

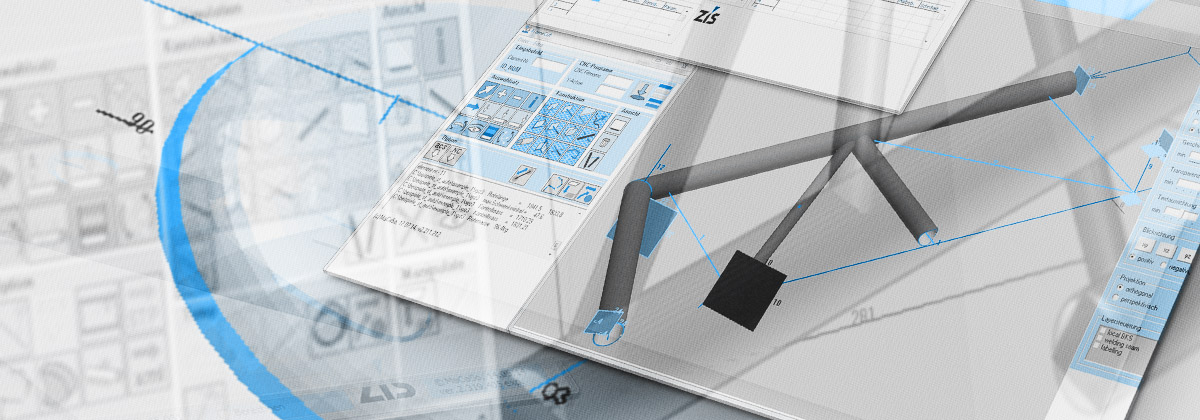

Konstruktion und Programmierung (Software framecut, tubecut, domecut, platecut)
- 02
Brennschneiden / Plasmaschneiden von 3D-Konturen
- 03
Fräsen (Bohrungen, Gewinde, Grund- und Deckflächen)
- 04
Mobile CNC-Bearbeitung vor Ort
- 05
Roboter-TCP-Vermessung / Prüfung
Werkstoffe und Verfahren
Konstruktionsstähle / Starkbleche
Hauptwerkstoff für 3D-Fachwerkknoten, Dickblechzuschnitt und Serienbauteile bis 400 mm Blechdicke.
Nichtrostende Stähle
Für das Plasmaschneiden von Komponenten mit erhöhten Korrosionsanforderungen.
Brennschneiden (Autogen)
Kostengünstiges 3D-Trennverfahren mit schruppfräsvergleichbarer Oberflächenqualität für Starkbleche.
Plasmaschneiden
Räumliche Konturen an Hohlprofilen und Blechen, auch an nichtrostenden Stählen.
Fräsen
Spanende Nachbearbeitung von Knoten und Bauteilen für Schraubkonstruktionen und präzise Anschlüsse.
Standorte
Meerane
DEHauptsitz und Fertigung
- Stückgewicht / Größe
- Starkbleche bis 400 mm Dicke
- Werkstoffe
- Konstruktionsstähle, nichtrostende Stähle
- Eigenentwickelte 3D-CNC-Schneidmaschinen (Plasma/Autogen)
- Mobiles CNC-Brennportal MobileCut (Schwenkachse ±45°)
- Roboterhandgelenk Small Bevel (±52°)
- Rohr-Dreheinheiten D600/D800, Dreh-Kipp-Tisch D1000
- Rollenböcke D600 (bis 2000 kg Traglast)
- TCP-Kalibriegeräte Z1305, Z1022, Z1502
- Modularer Schweiß-/Schneidtraktor-Baukasten
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 3D-Lohnzuschnitt / Profilierung von HohlprofilenZerspanung | – | – | – | – | Stahl, nichtrostende Stähle |
| Profilierung von Starkblechen inkl. Schweißnaht-VorbereitungZerspanung | – | – | – | – | Stahl |
| Brennschneiden (Autogen) von 3D-Konturen, 3D Massivknoten aus StarkblechenZerspanung | mit Schruppfräsen vergleichbare | 400 mm (Blechdicke) | – | – | Stahl |
| PlasmaschneidenZerspanung | – | – | – | – | Stahl, nichtrostende Stähle |
| Fräsen (spanende Nachbearbeitung von Knoten: Bohrungen, Gewinde, Grund-/Deckflächen)Zerspanung | – | – | – | – | Stahl |
| Schweißnaht-Vorbereitung / schweißtechnische Fertigung (MAG/MSG, UP-Schweißen)Fügen | – | – | – | – | Stahl |
| Serien-Fertigung für Kran-, Landmaschinen-, Anlagenbau und OffshoreZerspanung | – | – | – | – | – |
| Entwicklung und Bau von Schneid- und Schweißmaschinen/AnlagenEngineering | – | – | – | – | – |
| Roboter-TCP-Vermessung / Roboter-KalibrierungPrüfung | ±0,05 mm bis ±0,15 mm (Geräte Z1022/Z1305), ±0,5 mm (Z1502) | – | – | – | – |
| Mobile Bearbeitung vor Ort (Baustelle/Stahlbaubetrieb) mit mobilen CNC-MaschinenZerspanung | – | – | – | – | Stahl |
| Zerstörungsfreies Prüfen von räumlichen SchweißverbindungenPrüfung | – | – | – | – | – |
12 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Eigenentwickelte 3D-CNC-Schneidmaschinen (Plasma/Autogen, Rohr-/Profil-/Blechzuschnitt) | ZIS | – | – | – | Meerane |
| Mobiles CNC-Brennportal (Autogen/Plasma, Schwenkachse ±45°) | ZIS MobileCut | – | flexibel; Schwenkachse +/-45° | – | Meerane |
| Robotisches Handgelenk für 3D-Schneiden | ZIS Small Bevel | – | Schwenkwinkel umlaufend +/-52° | – | Meerane |
| Rohr-Dreheinheit | ZIS D600 | – | max Spann-Ø 600mm; min. Höhe Rohrachse 600 mm | – | Meerane |
| Rohr-Dreheinheit | ZIS D800 | – | max Spann-Ø 800mm; min. Höhe Rohrachse 650 mm | – | Meerane |
| Dreh-Kipp-Tisch | ZIS D1000 | – | max Spann-Ø 1000mm; Traglast 1000kg | – | Meerane |
| Rohr-Stützeinheit quer (Rollenbock) | ZIS D600 | – | Rohr-Ø 50–600mm; Traglast 1200kg | – | Meerane |
| Rohr-Stützeinheit hoch (Rollenbock) | ZIS D600 | – | Rohr-Ø 50–600mm; min. Höhe Rohrachse 800 mm; Traglast 2000kg | – | Meerane |
| Roboter-TCP-Kalibriergerät (Messen) | ZIS Z1305 | – | Messgenauigkeit +/-0,15mm; Messkugel in Kalotte; WLAN | – | Meerane |
| Roboter-TCP-Kalibriergerät (Zellenintegration) | ZIS Z1022 | – | Messgenauigkeit +/-0,05mm | – | Meerane |
| Roboter-TCP-Kalibriergerät (vollautomatisch, optisch) | ZIS Z1502 | – | Messgenauigkeit +/-0,5mm; optisch | – | Meerane |

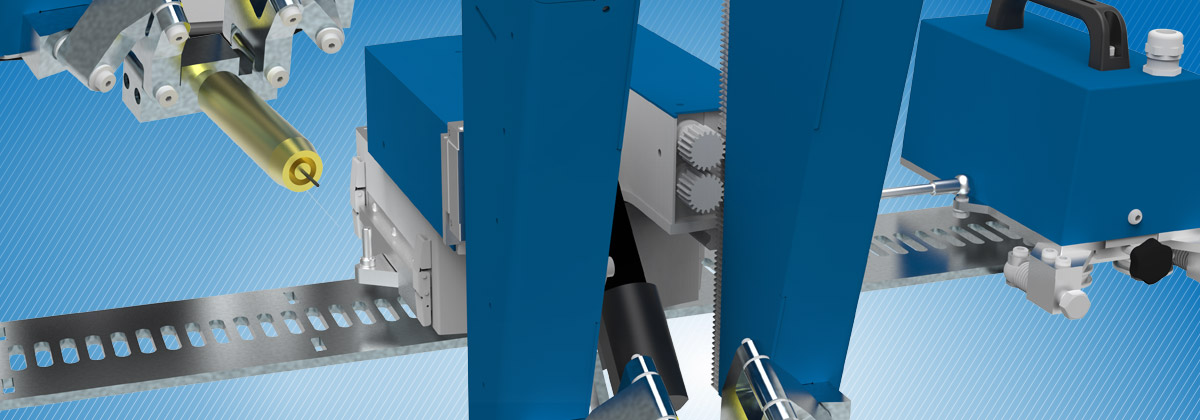

| Modularer Schweiß-/Schneidtraktor-Baukasten (Brennschneiden, MSG, UP) | ZIS | – | – | – | Meerane |
Zusatzleistungen
Referenzkunden
Historie
- 1999
Erstes überliefertes Firmenkonzert in der Fertigungshalle; seitdem findet jährlich ein Konzert statt.
- 1995
Publikation zur numerisch gesteuerten Bearbeitung komplizierter Bauteile; erste belegbare unternehmensbezogene Fachveröffentlichungen in den 1990er Jahren.
