Präzisionsdrehteile, Präzisionsfrästeile und Baugruppen für Ansprüche bis in die Luft- und Raumfahrt
ZSM Zertz + Scheid Maschinenbau- und Handelsgesellschaft mbH
51647 Gummersbach · Martin-Siebert-Str. 4Neu auf Amplifa
Das Unternehmen
Die ZSM Zertz + Scheid Maschinenbau- und Handelsgesellschaft mbH ist ein mittelständisches, eigentümergeführtes Unternehmen mit Sitz in Gummersbach im Oberbergischen Kreis. Gefertigt werden einfache sowie hochkomplexe Präzisionsdrehteile und Präzisionsfrästeile aus Stahl, Edelstahl, hochlegierten Stählen, Aluminium, Buntmetallen, Titan, Lithium und Kunststoff in Losgrößen von 1 bis 1.000 Stück. Das Leistungsspektrum umfasst 3- und 5-achsige CNC-Fräsbearbeitung, CNC-Drehen bis Ø 1.100 mm, Schleifen, Oberflächenvergütung und Wärmebehandlung sowie die Fertigung und Montage von Baugruppen, Anlagenmodulen, Sondermaschinen, Vorrichtungen und Automaten. Die Konstruktion erfolgt mittels CAD/CAM mit SolidWorks und SolidCam. Kunden stammen aus Fahrzeugzuliefer- und Automobilindustrie, Luft- und Raumfahrt, Maschinenbau, Bahntechnik sowie der Papier-, Lebensmittel- und Konsumgüterproduktion. Auf einer Produktionsfläche von mehr als 1.400 m² arbeitet das Unternehmen mit einem modernen DMG-Maschinenpark; seit 2011 ist es nach DIN ISO 9001 zertifiziert.
- Standort
- Gummersbach
- Verfahren
- CNC-Drehen (Präzisionsdrehteile), CNC-Fräsen (Präzisionsfrästeile, 5-Achs), Flächenschleifen, Bandsägen (Sägeautomat), Scherschneiden, Nutenziehen und Stoßen, Oberflächenvergütung / Oberflächenveredelung, Wärmebehandlung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Buntmetalle, Titan, Kunststoff, Lithium, hochlegierte Stähle
- Zertifikate
- DIN ISO 9001, ISO 9001
- Gegründet
- 1980
- Branchen
- Fahrzeugzuliefer- und Automobilindustrie, Luft- und Raumfahrt, Maschinenbau, Bahntechnik, Papierindustrie, Lebensmittelproduktion
- 01
Konstruktion (CAD/CAM, SolidWorks/SolidCam)
- 02
Bandsägen / Scherschneiden
- 03
CNC-Drehen
- 04
CNC-Fräsen (3- und 5-achsig)
- 05
Schleifen
- 06
Nutenziehen und Stoßen
- 07
Oberflächenvergütung / Wärmebehandlung
- 08
Messen auf der Maschine
- 09

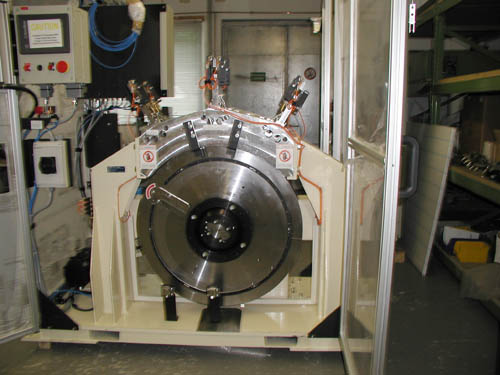

Montage von Baugruppen und Anlagenmodulen
Werkstoffe und Verfahren
Stahl
Grundwerkstoff für Präzisionsdrehteile und Frästeile in vielen Branchen.
Edelstahl / hochlegierte Stähle
Für korrosions- und hochbelastbare Bauteile, u. a. in Lebensmittel- und Papierindustrie.
Aluminium
Leichtbaugerechte Bearbeitung im Drehen, Fräsen und Sägen.
Titan
Bearbeitung anspruchsvoller Luft- und Raumfahrtkomponenten.
Buntmetalle
Bearbeitung von Messing, Kupfer und weiteren Buntmetallen.
Kunststoff
Zerspanung von Kunststoffen für technische Bauteile.
Lithium
Bearbeitung von Lithium laut Maschinenliste (Stand Mai 2012).
Wärmebehandlung
Im eigenen Leistungsspektrum angebotene Vergütung der Werkstückeigenschaften.

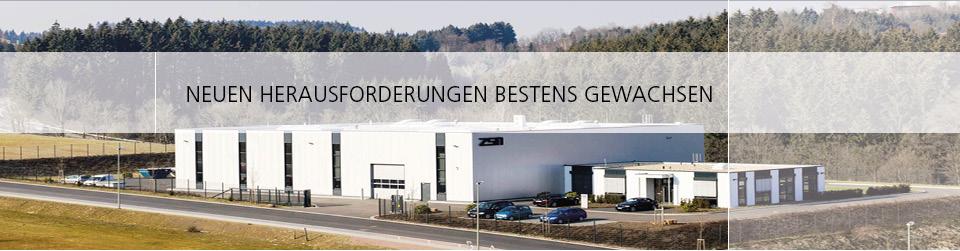

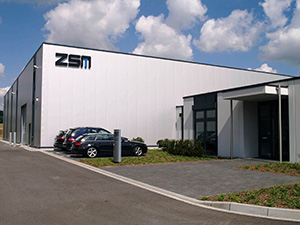

Standort Gummersbach
Gummersbach
DEHauptsitz, Produktion und Verwaltung
- Stückgewicht / Größe
- Drehen bis Ø 1.100 x 3.000 mm; Fräsen bis 3.600 x 920 x 820
- Losgröße
- 1 – 1.000 Stück
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Buntmetalle, Titan, Lithium, Kunststoff
- DMG DMF 360 linear (5-Achsen, 3.600 x 920 x 820 mm)
- DMG DMU 200 P (5-Achsen, 1.800 x 2.000 x 1.100 mm)
- 3 x DMG DMU 125 P
- DMG DMC 125 U (Paletten-Rundspeicher)
- DMG DMU 70 eVO (5-Achsen)
- DMG DMU 50 eVO (5-Achsen)
- DMG DMU 50 / DMU 50 T
- 2 x Gildemeister CTX 400 (Ø 500 x 600 mm)
- Weiler E 110 (Ø 1.100 x 3.000 mm)
- Weiler E 70 (Ø 720 x 2.000 mm)
- 2 x Weiler E 50
- Proth BH CNC-Flächenschleifmaschine (600 x 300 mm)
- 2 x Bandsägeautomat (Ø bis 370 / 510 mm)
- Nutenzieh- und Stoßmaschine (40 x 250 mm)
- ETALON 3-D-Messmaschine 454

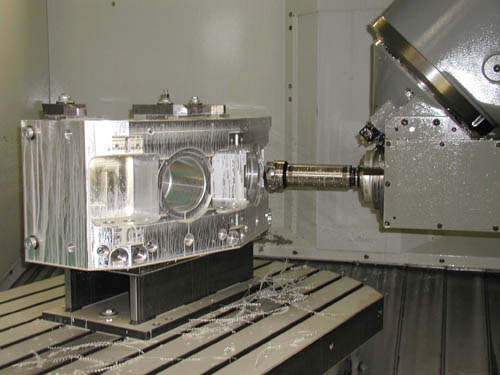

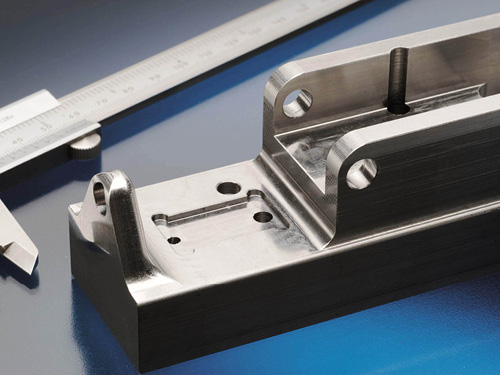

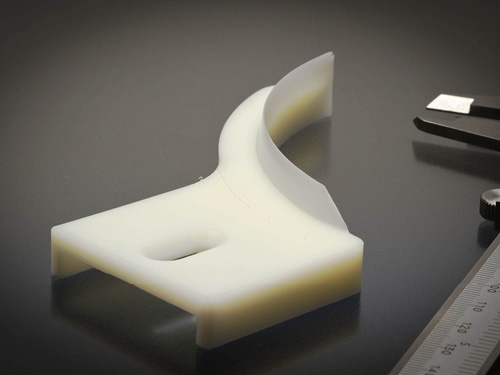

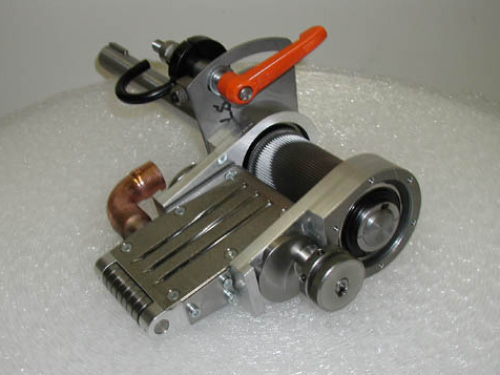

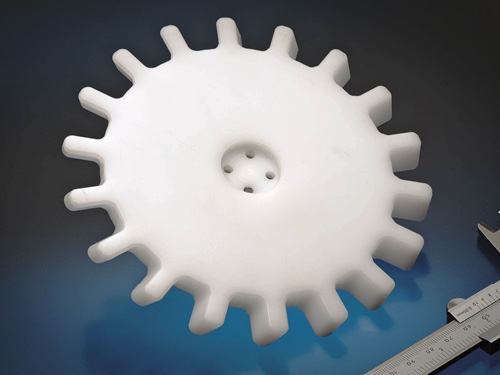

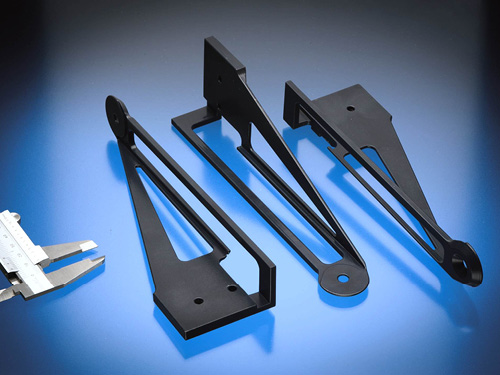

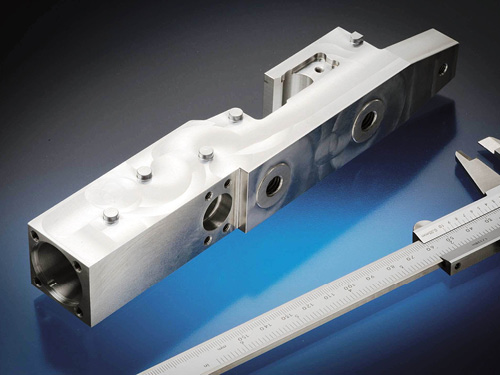

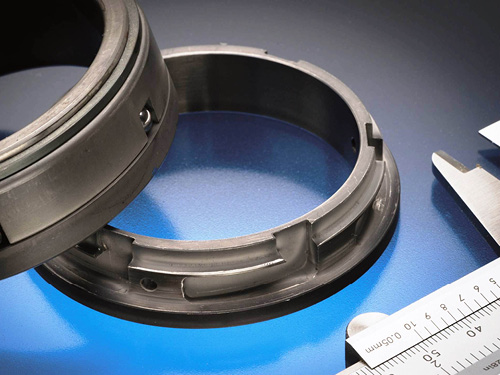

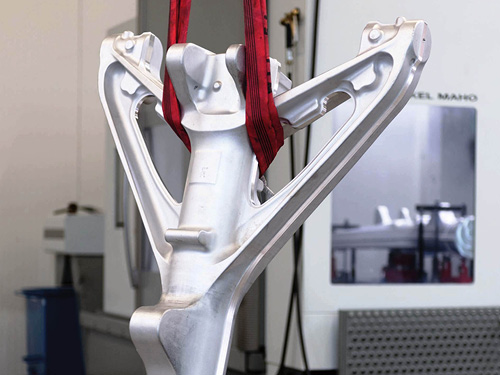

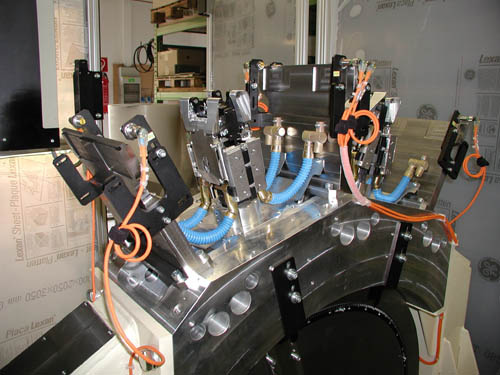

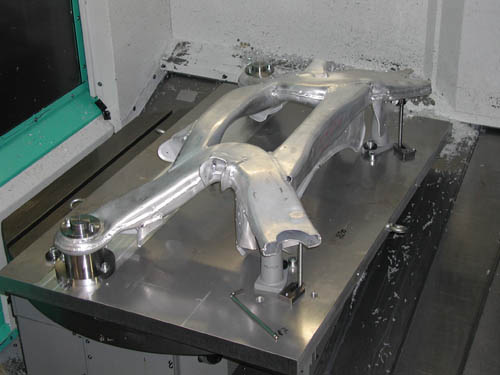

Bauteile und Referenzen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Präzisionsdrehteile)Zerspanung | – | 3000 mm (Weiler E110) | – | 1 – 1.000 | Stahl, Edelstahl, Aluminium, Buntmetalle, Titan, Kunststoff, Lithium |
| CNC-Fräsen (Präzisionsfrästeile, 5-Achs)Zerspanung | – | 3600 mm × 920 mm (bzw. 2000 x 1800 mm) × 1100 mm | – | 1 – 1.000 | Stahl, Edelstahl, Aluminium, Buntmetalle, Titan, Kunststoff, Lithium |
| FlächenschleifenZerspanung | – | 600 mm × 300 mm | – | – | Stahl |
| Bandsägen (Sägeautomat)Zerspanung | – | Ø bis 510 mm bzw. 500 x 500 mm | – | – | Stahl, Aluminium, Titan |
| ScherschneidenZerspanung | – | 1350 mm × 3 mm | – | – | Stahl |
| Nutenziehen und StoßenZerspanung | – | 250 mm (Nutlänge) × 40 mm (Nutbreite) | – | – | – |
| Oberflächenvergütung / OberflächenveredelungOberfläche | – | – | – | – | – |
| WärmebehandlungWärmebehandlung | – | – | – | – | – |
| Fertigung und Montage von Baugruppen und Anlagenmodulen (Sondermaschinen, Vorrichtungen, Automaten)Montage | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Messen auf der Maschine (integrierte Qualitätssicherung mit Messtaster und 3D Form Inspect)Prüfung | – | – | – | – | – |
| 3-D-Messung (Koordinatenmesstechnik)Prüfung | – | – | – | – | – |
| CAD/CAM-Programmierung und Engineering (Sondermaschinen, Anlagenmodule, Projektleistungen)Engineering | – | – | – | – | – |
20 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-CNC-Fräsmaschine (NC-Drehtisch, schwenkbarer Fräskopf, 30-fach WZ, IKZ) | DMG (DMF) DMF 360 linear | 1 | 3600 x 920 x 820 mm | – | Gummersbach |
| 5-Achs-CNC-Fräsmaschine (60-fach WZ, IKZ 80 bar, Messsoftware) | DMG (DMU) DMU 200 P | 1 | 1800 x 2000 x 1100 mm | – | Gummersbach |
| CNC-Fräsmaschine (Drehtisch, horizontale und vertikale Bearbeitungsebene, 30-fach WZ, IKZ) | DMG (DMU) DMU 125 P | 1 | 1250 x 880 x 800 mm | – | Gummersbach |
| CNC-Fräsmaschine (Drehtisch, gesteuerter Kopf) | DMG (DMU) DMU 125 P | 2 | 1250 x 880 x 800 mm | – | Gummersbach |
| CNC-Fräsmaschine (Paletten-Rundspeicher, 60-fach WZ, IKZ) | DMG (DMC) DMC 125 U | 1 | 1250 x 880 x 800 mm | – | Gummersbach |
| 5-Achs-CNC-Fräsmaschine (Dreh- und Schwenktisch, 60-fach WZ, IKZ) | DMG (DMU) DMU 70 eVO | 1 | 750 x 600 x 520 mm | – | Gummersbach |
| 5-Achs-CNC-Fräsmaschine (Dreh- und Schwenktisch, 32-fach WZ, IKZ) | DMG (DMU) DMU 50 eVO | 1 | 500 x 400 x 400 mm | – | Gummersbach |
| CNC-Fräsmaschine (Schwenkrundtisch, 24-fach WZ) | DMG (DMU) DMU 50 | 1 | 500 x 450 x 400 mm | – | Gummersbach |
| CNC-Fräsmaschine (manueller Schwenk- und Drehtisch, 16-fach WZ) | DMG (DMU) DMU 50 T | 1 | 500 x 400 x 400 mm | – | Gummersbach |
| CNC-Flächenschleifmaschine | Proth BH | 1 | 600 x 300 mm | – | Gummersbach |
| Bandsägeautomat | – | 1 | Ø bis 370 mm | – | Gummersbach |
| Bandsägeautomat | – | 1 | Ø bis 510 mm bzw. 500 x 500 mm | – | Gummersbach |
| Schere | – | 1 | 1350 x 3 mm | – | Gummersbach |
| CNC-Drehmaschine (Serie 2, CNC-Pilot 3190, max. 6 angetr. von 12 Werkzeugstationen) | Gildemeister CTX 400 | 2 | Ø 500 x 600 mm | – | Gummersbach |
| zyklengesteuerte Drehmaschine (Siemens/Weiler D3) | Weiler E 110 | 1 | Ø 1100 x 3000 mm | – | Gummersbach |
| zyklengesteuerte Drehmaschine (Siemens/Weiler D2) | Weiler E 70 | 1 | Ø 720 x 2000 mm | – | Gummersbach |
| zyklengesteuerte Drehmaschine (Siemens/Weiler D2/D3) | Weiler E 50 | 2 | Ø 560 x 1000 mm | – | Gummersbach |
| konventionelle Drehmaschine (Digitalanzeige) | Weiler Condor | 1 | Ø 165 x 1000 mm | – | Gummersbach |
| Nutenzieh- und Stoßmaschine | – | 1 | bis 40/250 mm Nutbreite/Nutlänge | – | Gummersbach |
| 3-D-Messmaschine (m&h Messsoftware) | ETALON 454 | 1 | – | – | Gummersbach |
Zusatzleistungen
Qualität

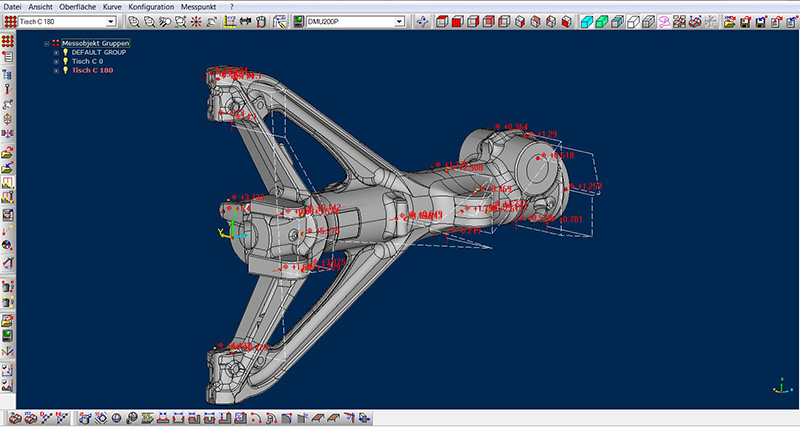

Die ZSM ist seit 2011 nach DIN ISO 9001 zertifiziert. Zur integrierten Qualitätssicherung werden Messsoftware 3D Form Inspect von m&h mit Messtastern auf den Bearbeitungsmaschinen sowie eine 3-D-Messmaschine (ETALON 454) eingesetzt; Werkstücke kommen direkt mit Messprotokoll von der Maschine.
| Nachweis | Gummersbach |
|---|---|
| ISO 9001 |
Historie
- 1980
Gründung der ZSM Zertz + Scheid Maschinenbau- und Handelsgesellschaft mbH
- 2010
Umzug in ein neues Gebäude mit mehr als 1.400 m² Produktionsfläche
- 2011
Zertifizierung nach DIN ISO 9001
- 2012
Stand der Maschinenliste (Mai 2012)
